Beschreibung
3.1 Aufbau
HINWEIS
In diesem Abschnitt sind im Wesentlichen
die Komponenten benannt, die für die Erfül-
lung der in dieser Betriebsanleitung beschrie-
benen Aufgaben relevant sind.

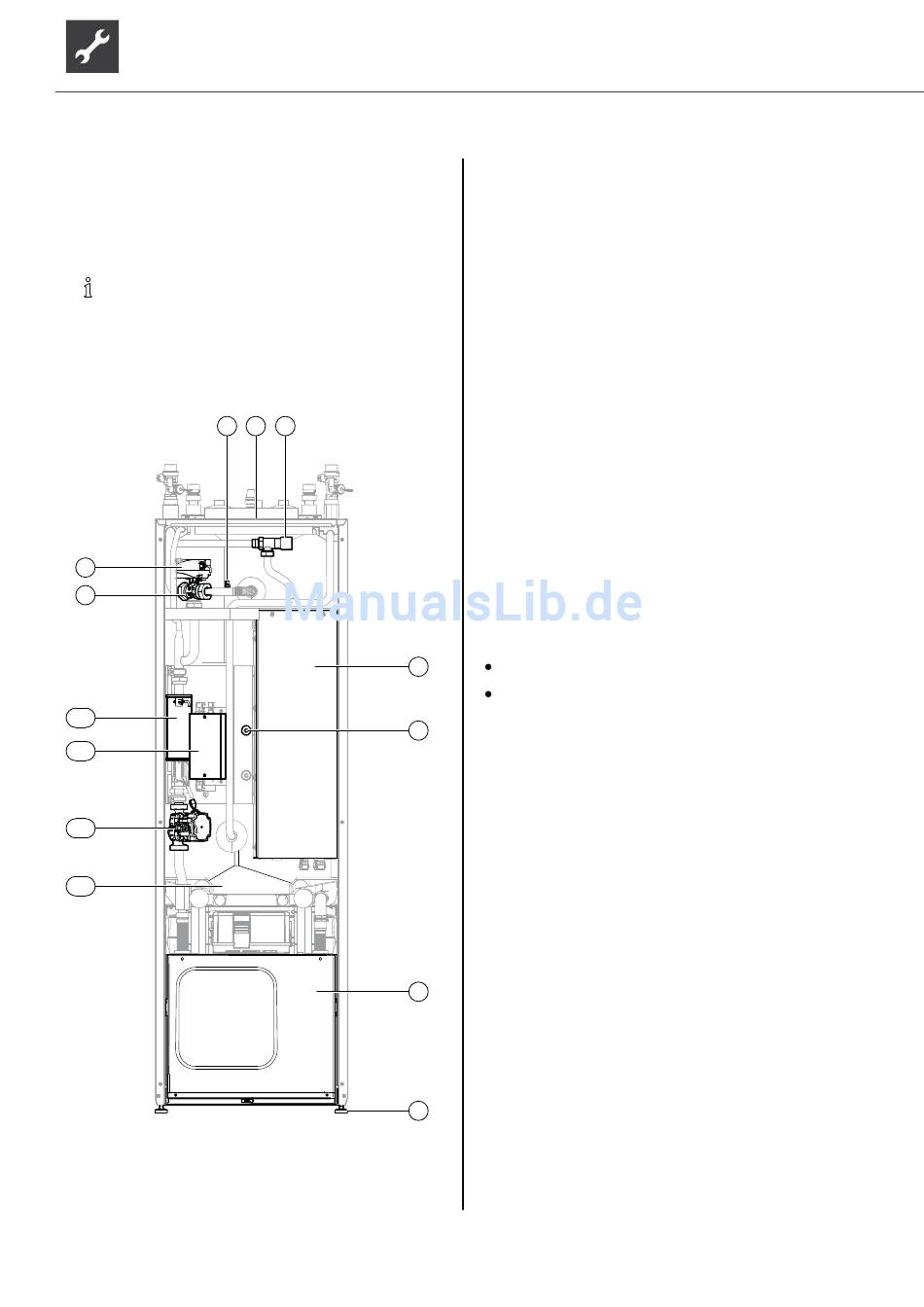

Wärmezentrale
3 4 5
2
1
13
12
11
10
6
6
7
8
9
Technische Änderungen vorbehalten | 83056600bDE – Originalbetriebsanleitung | ait-deutschland GmbH
1
3-Wege-Umschaltventil Heizkreis/
Trinkwarmwasser
2
Ventilmotor
3
Entlüfter
3RVLWLRQ 7\SHQVFKLOG
hEHUVWU|PYHQWLO
6
Elektrischer Schaltkasten
7
Fühler Trinkwarmwasserspeicher
8
Modulbox
+|KHQYHUVWHOOEDUHU )X‰ [
10 Trinkwarmwasserspeicher
11 Umwälzpumpe Heizkreis/Warmwasser
12 Manuelle Leistungsregulierung
+HL]VWDE 0/5+ =XEHK|U
13 Heizelement
Typenschild
Ein Typenschild ist oben an der Wärmezentrale an-
gebracht, ein zweites links an der Modulbox. Das Ty-
penschild enthält ganz oben folgende Informationen:
Gerätetyp, Artikelnummer
Seriennummer, Geräteindex
Weiterhin enthält das Typenschild eine Übersicht
über die wichtigsten technischen Daten.
