Collegamenti

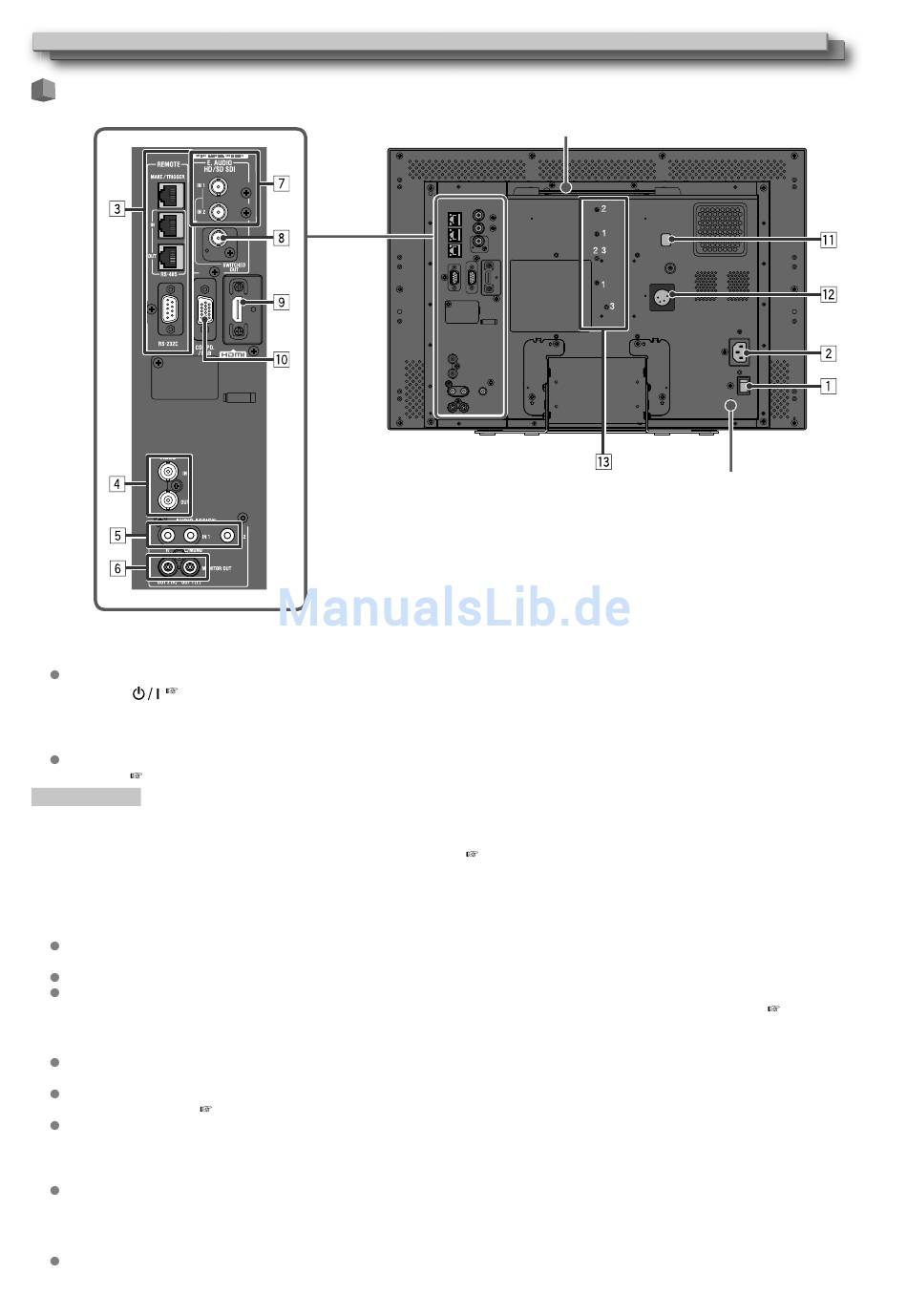

Pannello posteriore

1 Interruttore POWER
Fornisce o interrompe l'alimentazione in corrente alternata.
Dopo avere alimentato il monitor premendone l'interruttore di alimentazione (POWER), per poterlo usare è necessario premere il tasto di
u a pagina 11).
accensione (
2 Presa AC IN
Presa d'ingresso dell'alimentazione CA.
Collegare il cavo di alimentazione CA, fornito in dotazione, ad una presa di rete CA.
Al fine di evitare lo scollegamento accidentale del cavo di alimentazione CA si raccomanda d'installare l'apposito ferma-cavo fornito in
dotazione ( "Montaggio del ferma-cavo di alimentazione" a pagina 9).
ATTENZIONE
Non collegare il cavo di alimentazione prima di avere eseguito tutti i collegamenti.
3 Terminale REMOTE
Terminale per il controllo del monitor mediante comando dall'esterno (
4 Terminali VIDEO (BNC)
Terminali di ingresso (IN) e uscita (OUT) per segnali complessi.
5 Prese AUDIO (IN) (per spinotto semplice e mini-spinotto stereo)
Terminali d'ingresso per i segnali audio analogici.
Questi terminali devono essere usati per la connessione audio analogica attraverso l'interfaccia SDI. Quando s'inserisce un segnale in
sovrapposizione (segnale EMBEDDED AUDIO sovrapposto al segnale SDI) non è possibile inserire segnali audio analogici.
In queste prese si può altresì inserire il segnale audio analogico HDMI.
In questa presa inserire il segnale audio analogico quando il segnale HDMI non è provvisto di componente audio (ad esempio quando
proviene dalla conversione DVI). In tal caso nel menu è necessario impostare "Audio1" o "Audio2" su "HDMI-Analogico". (
6 Terminali AUDIO (MONITOR OUT) (spinotto semplice)
Terminali di uscita per il segnale audio analogico.
I terminali emettono i segnali audio attraverso il terminale AUDIO (IN), oppure i segnali EMBEDDED AUDIO attraverso il terminale d'ingresso
E. AUDIO HD/SD SDI (IN 1 o IN 2).
I segnali vengono posti in uscita da questo terminale solamente quando il monitor è acceso o si trova nella modalità "Rispar.energia"
(risparmio energetico) (
Il segnale EMBEDDED AUDIO...
– viene innanzi tutto decodificato in segnale analogico e quindi posto in uscita.
– viene posto in uscita solamente quando si seleziona "SDI 1" o "SDI 2" e quando al terminale E. AUDIO HD/SD SDI (IN 1 o IN 2) giungono in
ingresso i segnali EMBEDDED AUDIO.
I segnali audio vengono emessi dalla presa HDMI soltanto quando non sono protetti con la tecnologia HDCP.
– Anche quando sono protetti con la tecnologia HDCP il suono viene emesso dai diffusori.
7 Terminali E. AUDIO HD/SD SDI (IN 1, IN 2) (BNC)
Terminali d'ingresso dei segnali HD/SD SDI.
I terminali accettano altresì i segnali EMBEDDED AUDIO sino a 16 canali audio con frequenza di campionamento di 48 kHz.
8
"No Sincronismo" a pagina 17).
Maniglia di trasporto
Per trasportare il monitor di deve usare questa maniglia.
L'illustrazione del monitor si
riferisce al modello DT-E21L4.
A questo attacco va fissato un cavetto di sicurezza.
"Controllo esterno" a pagina 22).
Attacco antifurto
pagina 16)
