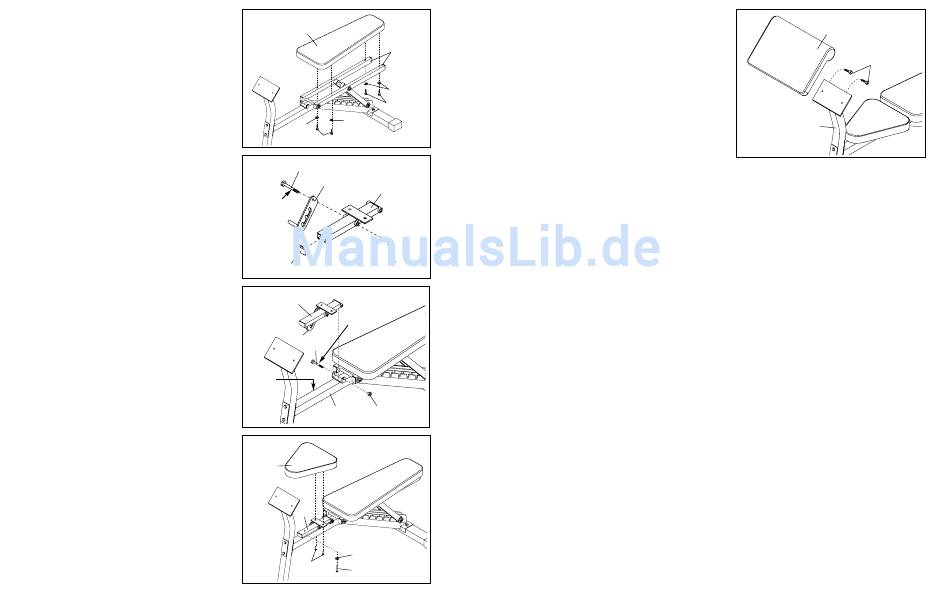

7. Befestigen Sie die Rückenlehne (9) an den Rücke-
nlehn-eröhren (16) mit vier M6 x 55mm Bozen (2)
und vier M6 Unterlegscheiben (18).
8. Drücken Sie eine 25mm x 50mm Innenkappe (27) in
das offene Ende der Bankstützröhre (20).
Schmieren Sie einen M8 x 80mm Bolzen (29).
Befestigen Sie die Bank-Verstellklammer (22) an die
angezeigte Seite der Sitzstützröhre (20) mit dem
Bolzen und einer M8 Nylon-Verschlussmutter (30).
Ziehen Sie die Nylon-Verschlussmuttern nicht zu
fest an; der Bank-Verstellklammer muss sich
leicht drehen können.
9. Legen Sie die Sitzstützröhre (20) auf den
Bankrahmen (3), so dass die Sitz-Verstellklammer
(22) über den geschweißten Stift (nicht sichtbar in der
Zeichnung) auf der Seite des Bankrahmens.
Schmieren Sie einen M10 x 80mm Bolzen (25).
Befestigen Sie die Sitzstützröhre (20) an die ange-
zeigte Klammer am Bankrahmen (3) mit dem Bolzen
und einer M10 Nylon-Verschlussmutter (6). Ziehen
Sie die Nylon-Verschlussmuttern nicht zu fest an;
der Sitzstützröhre muss sich leicht drehen kön-
nen.
10. Befestigen Sie das weite Ende des Sitzes (8) an die
Klammer an der Sitzstützröhre (20) mit zwei M6 x
16mm Schrauben (1).
Halten Sie die Sitzstützröhre (20) nach oben und
befestigen das schmale Ende des Stizes (8) an die
Sitzstützklammer mit einem M6 x 3 mm Bolzen (28)
und einer M6 Unterlegscheibe (18).
7
9
16
18
2
18
18
2
8
29
22
20
Schmieren
30
27
9
20
Schmieren
22
25
Pin
3
6
10
8
20
18
1
28
8
11. Befestigen Sie das Curl-Polster (7) an die Klammer
am Vorderbein (12) mit zwei M6 x 16 mm Schrauben
(1).
12. Achten Sie darauf, dass alle Teile richtig befestigt
sind, bevor Sie die Entstellung der Hantelbank. Die
Verwendung der restlichen Teile ist auf der näch-
sten Seite unter DIE HANTELBANK EINSTELLEN
auf Seite 10.
