(17) Speicherbank-LEDs
(18) EFFECT TYPE-Wähler und LED
(11) Pegelanzeiger
Diese LEDs zeigen den Pegel des Eingangssignals an.
(12) VALUE UP/DOWN-Tasten
Dienen zum Umschalten von Patch-Programmen und
zum Ändern von Parameterwerten. Durch Gedrückthalten
einer Taste während die andere Taste betätigt wird kann
eine schnelle Umschaltung vorgenommen werden.
(13) BANK-Taste
Dient zur Wahl der Effekt-Speicherbank (Gruppe von
Effekten ähnlichen Typs).
(14) Display
Zeigt verschiedene Informationen wie Patch-Programm-
Nummern und Parameterwerte.
(15) TAP-Taste und LED
Diese Taste dient zur Antipp-Eingabe von zeitbezogenen
Parametern wie Verzögerungsdauer und -
geschwindigkeit. Wenn ein Effekt, für den Antipp-
Eingabe verwendet werden kann, gewählt ist, blinkt die
LED mit einer Frequenz, welche die gegenwärtige
Einstellung anzeigt. Die LED ist aus, wenn ein Effekt
gewählt ist, für den Antipp-Eingabe nicht möglich ist.
(16) BYPASS-Taste und LED
Versetzt das Gerät in den Bypass-Zustand, in dem nur der
(4) DIGITAL OUT-Buchsen
(5) OUTPUT-Buchsen (6) INPUT-Buchsen
digitalen Mehrspur-Recorder, MD-Recorder oder DAT-
Recorder gegeben werden. Es ist möglich, sowohl die
Glasfaser- als auch die Koax-Buchse gleichzeitig zu
verwenden. Der OUTPUT-Regler arbeitet in diesem Fall nicht.
(5) OUTPUT-Buchsen
Verbinden Sie diese Buchsen mit dem Recorder oder der
Wiedergabe-Anlage.

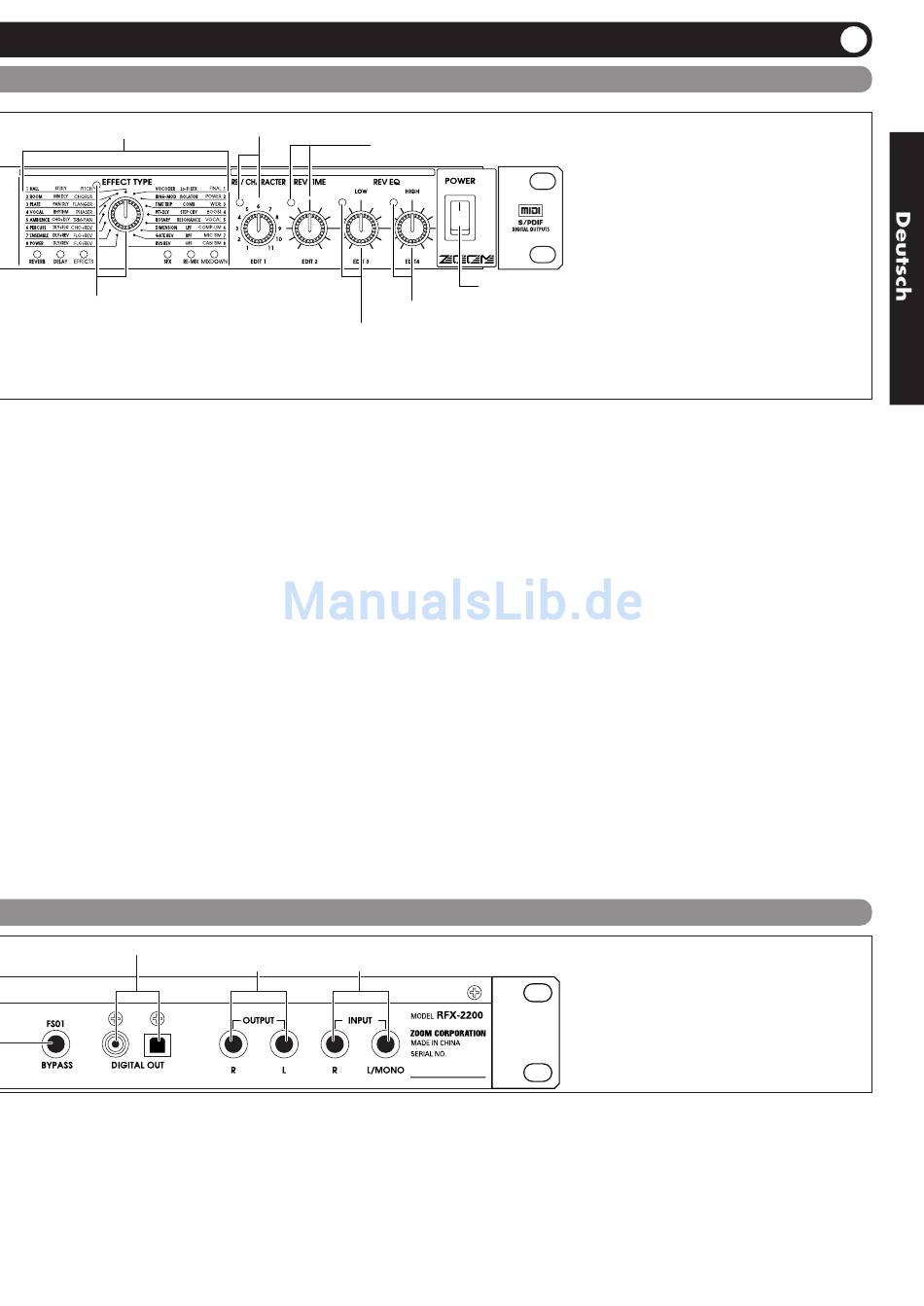

Bedienungselemente und Funktionen
(19) REV CHARACTER (EDIT 1)-Regler und LED
(20) REV TIME (EDIT 2)-Regler und LED
(22) REV EQ HIGH (EDIT 4)-Regler und LED
(21) REV EQ LOW (EDIT 3)-Regler und LED
(23) POWER-Schalter
Originalklang ausgegeben wird. In diesem Zustand
leuchtet die LED.
(17) Speicherbank-LEDs
Diese Anzeiger zeigen, welche Speicherbank
gegenwärtig gewählt ist.
(18) EFFECT TYPE-Wähler und LED
Dient zum Auswählen eines Effekts aus der gegenwärtig
aktiven Speicherbank. Wenn die Einstellung seit dem letzten
Speichervorgang geändert wurde, leuchtet die LED auf.
(19) REV CHARACTER (EDIT 1)-Regler und LED
(20) REV TIME (EDIT 2)-Regler und LED
(21) REV EQ LOW (EDIT 3)-Regler und LED
(22) REV EQ HIGH (EDIT 4)-Regler und LED
Diese Regler erlauben das Einstellen von
Effektparametern auf einen gewünschten Wert. Welche
Parameter eingestellt werden können, hängt von dem
gegenwärtig gewählten Effekt ab. Wenn seit dem letzten
Speichervorgang eine Einstellung geändert wurde,
leuchtet die entsprechende LED auf.
(23) POWER-Schalter
Dient zum Ein- und Ausschalten des Geräts.
(6) INPUT-Buchsen
Schließen Sie eine Hochpegelquelle wie ein Instrument
oder CD-Spieler an diese Buchsen an. Wenn nur die
L/MONO-Buchse belegt ist, wird das Signal an beide
Kanäle gegeben.
Vorderseite
Rückseite
ZOOM RFX-2200
5
