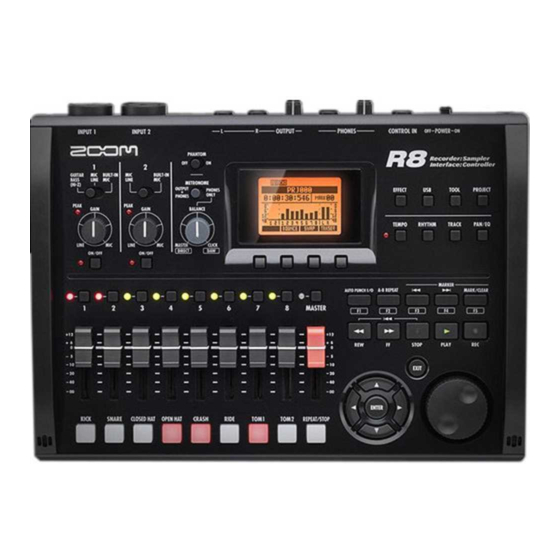

- Seite 1 BEDIENUNGSANLEITUNG AUDIO-INTERFACE © 2016 ZOOM CORPORATION Dieses Handbuch darf weder in Teilen noch als Ganzes in irgendeiner Form reproduziert werden.
-
Seite 2: Inhaltsverzeichnis
Inhalt Inhalt Audio-Interface und Bedienoberfläche R8-Audio-Interface: Systemvoraussetzungen Cubase LE Startup Guide Audio-Interface-Modus: Verbindungen herstellen und entfernen Erstinbetriebnahme des R8 mit dem Computer R8 verbinden und einrichten Verbindung trennen Funktionen der Bedienoberfläche Über die Bedienoberfläche Bedienoberfläche einrichten Transport-Sektion Bedienung der Fader-Sektion Über Bänke... -
Seite 3: Audio-Interface Und Bedienoberfläche
Audio-Interface und Bedienoberfläche Dieser Abschnitt erklärt, wie Sie das Gerät mit einem Computer verbinden und den Be- trieb als Audio-Interface und die Bedienoberflächenfunktionen des für eine DAW und andere Software einrichten Funktionen des Audio-Interface und der Bedienoberfläche INPUT-Buchsen PHONES-Buchse OUTPUT-Buchsen Gitarren und andere Wiedergabegerät wie Stereoanlage,... - Seite 4 Die Inputs unterstützen unter- Vielseitige Effekt-Funktionen schiedliche Signalquellen wie Gi- tarren, Mikrofone und Line-Level- Sie können bestimmten Kanal-Pfaden die Instrumente internen Insert-Effekte zuweisen und über den Send-Return des Mixers zwei Send- Eine der beiden Eingangsbuchsen ist für Return-Effekt einbinden. Diese Effekte hochohmige Signale geeignet.
-
Seite 5: R8-Audio-Interface: Systemvoraussetzungen
Systemvoraussetzungen Windows Eine genaue Installationsanleitung für den Windows® 7 (32-Bit, 64-Bit) oder höher ZOOM Audio-Treiber und die Software 32-Bit: Intel® Pentium® 4 1,8 GHz oder besser Cubase LE finden Sie in der Installationsanlei- 64-Bit: Intel® Pentium® Dual Core 2,7 GHz oder tung für Cubase LE. -
Seite 6: Cubase Le Startup Guide
Schließen Sie den mit einem Cubase LE auf dem Computer. USB-Kabel am Computer an. Drücken Sie USB. Installieren Sie den ZOOM Audiotreiber von der mitgelieferten SD-Karte auf dem Computer. (*Für den Betrieb mit einem Macin- Wählen Sie AUDIO I/F . -
Seite 7: Verbindung Trennen
Verbindung trennen Drücken Sie unter Oder drücken Sie Wählen Sie Menüpunkt umschalten Drücken Sie ENTER. ANMERKUNG Wählen Sie CONTINUE, um dieselben Einstellungen wie bisher zu benutzen. • Einstellungen für INSERT EFFECT • Einstellungen für SEND RETURN EFFECT • Mixer-Einstellungen • TUNER-Einstellungen Wählen Sie RESET, um jede Einstellung auf Werkszustand zurückzusetzen. -
Seite 8: Funktionen Der Bedienoberfläche
[|<] eingeblendet. Klicken Sie auf [+] und wählen Sie „Mackie Control“ Die Fader-Sektion Legen Sie den MIDI-Input und -Output fest. MIDI-Input: ZOOM R8 MIDI-Output: ZOOM R8 HINWEIS HINWEIS Abhängig von der jeweiligen Version von Tasten zuweisen Cubase LE kann die MENU-Darstellung Eine Liste mit Funktionen, die den Drehreglern und abweichen. -
Seite 9: Transport-Sektion
Transport-Sektion Sie können die Bedienoberfläche so konfigu- rieren, dass mit den Laufwerkstasten des bestimmte Funktionen von Cubase LE gesteu- ert werden. F1-Taste F2-Taste F3-Taste F4-Taste F5-Taste REW-Taste FF-Taste STOP-Taste PLAY-Taste REC-Taste Vor- Wieder- Zurück- Stop Aufnahme spulen gabe spulen HINWEIS Schließen Sie einen Fußschalter an der Buchse CON- TROL IN an, um die Wiedergabe (Start/Stop) oder die Auswahl von Effekt-Patches per Fuß... -
Seite 10: Bedienung Der Fader-Sektion
Bedienung der Fader-Sektion Mit den Fadern und Statustasten der Fader-Sektion können Sie die Lautstärke der entsprechenden Tracks in Cubase LE einstellen, diese muten sowie solo und aufnah- mebereit schalten Über Bänke Bedienung der Fader-Sektion Nachdem Sie die Bedienoberfläche konfiguriert Weisen Sie die Tracks (Kanäle) in Cubase LE zu, die Sie mit der haben, können Sie die wichtigsten Funktionen Fader-Sektion steuern möchten. -
Seite 11: R8-Pegelanzeigen (Betrieb Als Audio-Interface)
-Pegelanzeigen (Audio-Interface-Betrieb) Signalanzeige vor der Anzeige des vom Ausgabe an den Com- Computer kommen- puter den Signals DAW-Aufnahmepegel überprüfen Legen Sie unter „ REC SIGNAL “ (im Menü INSERT EFFECT ) fest, ob die Signale “„ WET “ (bearbeitet) oder „ DRY“ (unbearbeitet) ausgegeben werden sol- len. -
Seite 12: Funktionstasten Einrichten
Funktionstasten einrichten Die fünf Tasten oberhalb der Transporttasten können als Funktionstasten (F1~F5) ver- wendet und frei konfiguriert werden. Einrichten der Funktionstasten Wählen Sie den Typ der Cubase Öffnen Sie den Dialog „Device LE-Funktion aus dem Category- setup…“ in Cubase LE. Auswahlmenü aus. Wählen Sie „Mackie Control“. Klicken Sie auf die Spalte „Com- mand“... -
Seite 13: Kurzübersicht Über Die Funktionen Der Bedienoberfläche
Kurzübersicht über die Funktionen der Bedienoberfläche Bedienelement Erklärung (De-)aktiviert das Mute, Solo und die Aufnahmebereitschaft für Statustasten Tracks Fader-Sektion Fader 1 8 Lautstärkeregelung der jeweiligen Tracks MASTER-Fader Steuerung der Master-Lautstärke Funktion der Statustasten umschalten, zwischen Bänken Display-Sektion Soft- Tasten umschalten und Verbindung beenden ( EXIT Cursor-Tasten Erfüllen dieselbe Funktion wie die Computer-Pfeiltasten... -
Seite 14: Verwenden Der Vorlage-Dateien Aus Cubase Le
Steinberg Hub oder erhöhen Sie die Audio Buffer Size (Devices > der Projekt-Assistent geöffnet. Device Setup… > R8 driver > Control panel). Wenn darüber hinaus die Systemleistung ex- trem niedrig ist und die normalen Computer- Routinen betroffen sind, empfehlen wir... -
Seite 15: Der Mixer Im Audio-Interface-Modus
Der Mixer im Audio-Interface-Modus Im Audio-Interface-Modus können Sie mit dem Mixer des einen Monitor-Mix er- stellen Außerdem können Sie hier das Lautstärkenverhältnis zwischen internem Mixer und dem Signal, das vom Computer zurückkommt, einstellen Stereo-Link Fassen Sie die INPUTS 1 und 2 zusammen, um Wie im Aufnahmemodus können Sie auch hier die Einstellungen für Reverb Send, Pan, sie als Stereo-Paar zu verwenden. -
Seite 16: Tuner
Tuner Der Tuner des kann auch im Audio-Interface-Modus verwendet werden Einzelhei- ten erfahren Sie in der Bedienungsanleitung (S 108) Chromatischer Tuner HINWEIS TOOL > TUNER • Vorgabe für die Standard-Tonhöhe ist 440 Hz. • Es können auch andere Stimmgeräte als der Drücken Sie TOOL. chromatische Tuner verwendet werden. ☞... -
Seite 17: Effekte Im Audio-Interface-Modus
Effekte im Audio-Interface-Modus Wenn als Samplingrate 44,1 kHz gewählt ist, können sowohl die Insert- als auch die Send-/Return-Effekte des verwendet werden Die grundlegende Bedienung ist identisch, jedoch unterscheiden sich die Menüs Insert-Effekt Send-Return-Effekt Wählen Sie wie im Aufnahmemodus den Ein- Im Audio-Interface-Modus kann der Reverb- gangskanal, den Algorithmus für den Insert- Effekt nur zum Abhören verwendet werden. -
Seite 18: Patches Verwenden
Patches verwenden Nach allen Änderungen können Sie das Patch auf seine Vorgabe-Einstellungen zu- rücksetzen, indem Sie es initialisieren Auf diese Weise können Sie die Werkspresets wiederherstellen Patch-Funktionen Patch zurücksetzen (Werkseinstellungen) EFFECT > INITIAL Für Insert- und Send-Return-Effekte Drücken Sie EFFECT. Menüs zur Bearbeitung von Patches Auswahl von Patches Auswahl des Effekt-Typs... - Seite 19 4-4-3 Kandasurugadai, Chiyoda-ku, Tokyo 101-0062 Japan Web Site: http://www.zoom.co.jp R8-Bedienungsanleitung Audio-Interface-DE-2...
- Seite 20 Startup Cubase LE, select "Device Setup..." from the "Devices" menu, and click "VST audio system" in the Devices Column. Select the downloaded driver or the devices including the ZOOM model names here. e.g. H Series Multi Track is shown as following.
