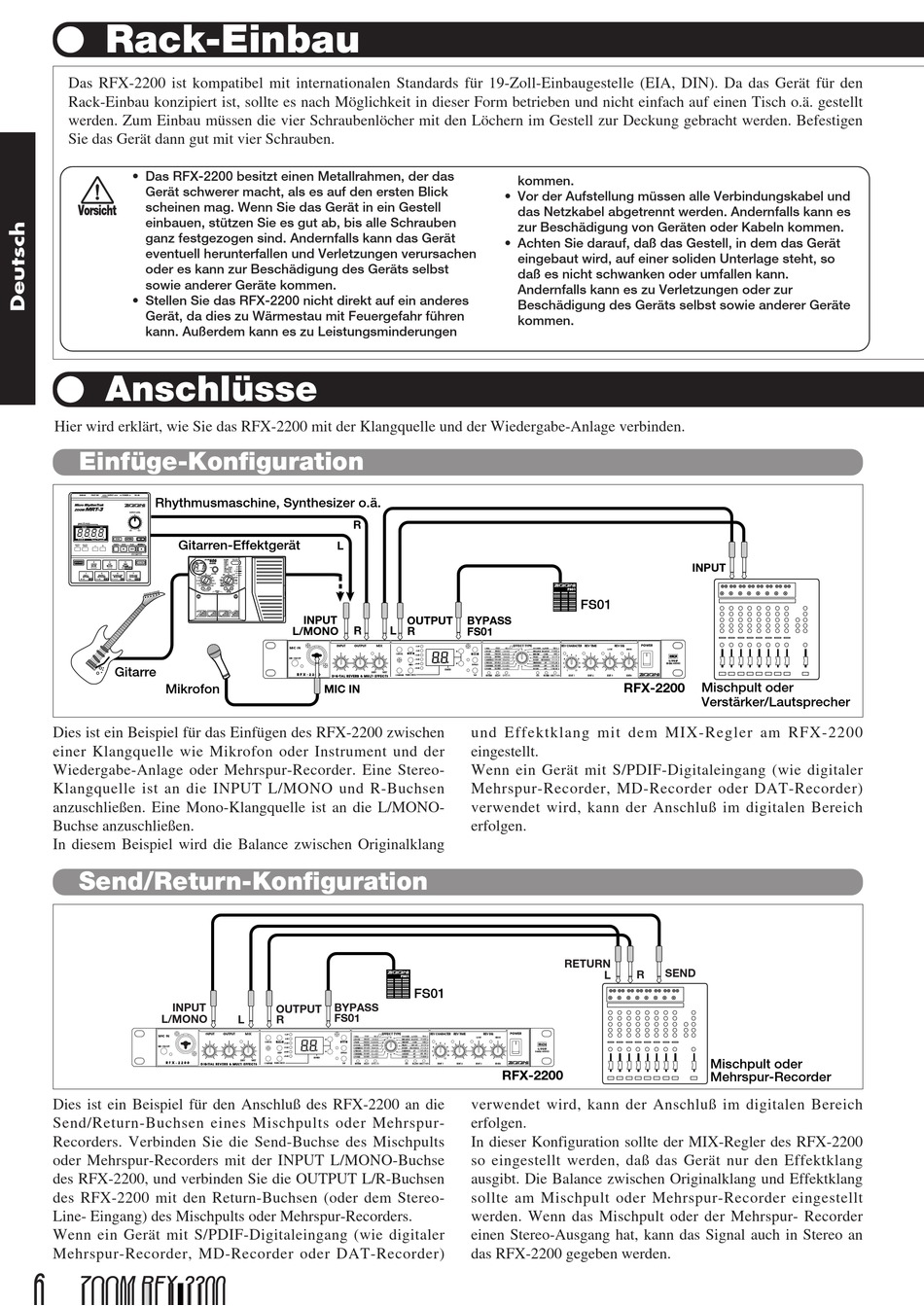

Rack-Einbau
Das RFX-2200 ist kompatibel mit internationalen Standards für 19-Zoll-Einbaugestelle (EIA, DIN). Da das Gerät für den
Rack-Einbau konzipiert ist, sollte es nach Möglichkeit in dieser Form betrieben und nicht einfach auf einen Tisch o.ä. gestellt
werden. Zum Einbau müssen die vier Schraubenlöcher mit den Löchern im Gestell zur Deckung gebracht werden. Befestigen
Sie das Gerät dann gut mit vier Schrauben.
• Das RFX-2200 besitzt einen Metallrahmen, der das
Gerät schwerer macht, als es auf den ersten Blick
scheinen mag. Wenn Sie das Gerät in ein Gestell
Vorsicht
einbauen, stützen Sie es gut ab, bis alle Schrauben
ganz festgezogen sind. Andernfalls kann das Gerät
eventuell herunterfallen und Verletzungen verursachen
oder es kann zur Beschädigung des Geräts selbst
sowie anderer Geräte kommen.
• Stellen Sie das RFX-2200 nicht direkt auf ein anderes
Gerät, da dies zu Wärmestau mit Feuergefahr führen
kann. Außerdem kann es zu Leistungsminderungen
Anschlüsse
Hier wird erklärt, wie Sie das RFX-2200 mit der Klangquelle und der Wiedergabe-Anlage verbinden.
Einfüge-Konfiguration
Rhythmusmaschine, Synthesizer o.ä.
8 8 8 8
Gitarren-Effektgerät
Gitarre
Mikrofon
Dies ist ein Beispiel für das Einfügen des RFX-2200 zwischen
einer Klangquelle wie Mikrofon oder Instrument und der
Wiedergabe-Anlage oder Mehrspur-Recorder. Eine Stereo-
Klangquelle ist an die INPUT L/MONO und R-Buchsen
anzuschließen. Eine Mono-Klangquelle ist an die L/MONO-
Buchse anzuschließen.
In diesem Beispiel wird die Balance zwischen Originalklang
Send/Return-Konfiguration
INPUT
L/MONO
Dies ist ein Beispiel für den Anschluß des RFX-2200 an die
Send/Return-Buchsen eines Mischpults oder Mehrspur-
Recorders. Verbinden Sie die Send-Buchse des Mischpults
oder Mehrspur-Recorders mit der INPUT L/MONO-Buchse
des RFX-2200, und verbinden Sie die OUTPUT L/R-Buchsen
des RFX-2200 mit den Return-Buchsen (oder dem Stereo-
Line- Eingang) des Mischpults oder Mehrspur-Recorders.
Wenn ein Gerät mit S/PDIF-Digitaleingang (wie digitaler
Mehrspur-Recorder, MD-Recorder oder DAT-Recorder)
6
ZOOM RFX-2200
R
L
INPUT
OUTPUT
L/MONO
R
L
R
MIC IN
FS01
BYPASS
OUTPUT
FS01
L
R
kommen.
• Vor der Aufstellung müssen alle Verbindungskabel und
das Netzkabel abgetrennt werden. Andernfalls kann es
zur Beschädigung von Geräten oder Kabeln kommen.
• Achten Sie darauf, daß das Gestell, in dem das Gerät
eingebaut wird, auf einer soliden Unterlage steht, so
daß es nicht schwanken oder umfallen kann.
Andernfalls kann es zu Verletzungen oder zur
Beschädigung des Geräts selbst sowie anderer Geräte
kommen.
FS01
FS01
BYPASS
FS01
und Effektklang mit dem MIX-Regler am RFX-2200
eingestellt.
Wenn ein Gerät mit S/PDIF-Digitaleingang (wie digitaler
Mehrspur-Recorder, MD-Recorder oder DAT-Recorder)
verwendet wird, kann der Anschluß im digitalen Bereich
erfolgen.
RETURN
FS01
RFX-2200
verwendet wird, kann der Anschluß im digitalen Bereich
erfolgen.
In dieser Konfiguration sollte der MIX-Regler des RFX-2200
so eingestellt werden, daß das Gerät nur den Effektklang
ausgibt. Die Balance zwischen Originalklang und Effektklang
sollte am Mischpult oder Mehrspur-Recorder eingestellt
werden. Wenn das Mischpult oder der Mehrspur- Recorder
einen Stereo-Ausgang hat, kann das Signal auch in Stereo an
das RFX-2200 gegeben werden.
INPUT
Mischpult oder
RFX-2200
Verstärker/Lautsprecher
SEND
L
R
Mischpult oder
Mehrspur-Recorder
