- Seite 1 BEDIENUNGSANLEITUNG AUDIO-INTERFACE © 2016 ZOOM CORPORATION Dieses Handbuch darf weder in Teilen noch als Ganzes in irgendeiner Form reproduziert werden.
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis········································································································ 1 Audio-Interface und Controller-Oberfläche ······························································· 2 R16 Audio-Interface Systemumgebung ····································································· 4 Audio-Interface-Modus: Verbindungen herstellen und beenden ······························ 5 Controller-Oberfläche: Funktionen Funktionen der Controller-Oberfläche ·······························································································7 Bedienung der Fader-Sektion ············································································································9 Funktionstasten einrichten ··············································································································· 11 Kurzübersicht über die Funktionen der Controller-Oberfläche ······························· 12 Verwenden der Vorlage-Dateien aus Cubase LE ·····················································... -
Seite 3: Audio-Interface Und Controller-Oberfläche

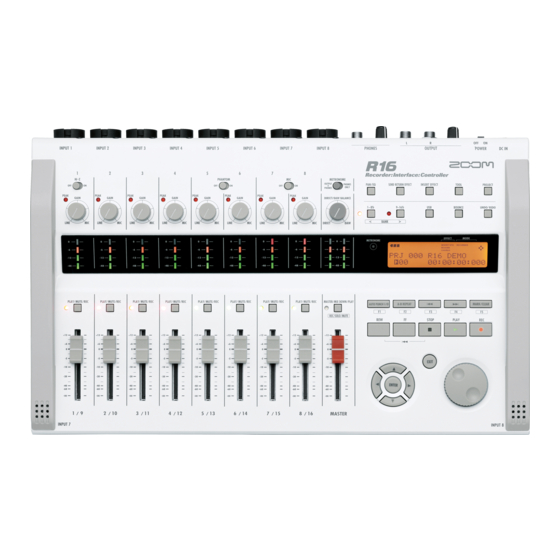

Audio-Interface und Controller-Oberfläche In diesem Abschnitt wird beschrieben, wie Sie die Funktionen des R16 Audio-Interface sowie der Controller-Oberfläche einrichten und mit der auf Ihrem Computer installierten DAW-Software verwenden können. Funktionen von Audio-Interface und Controller-Oberfläche [INPUT 1-8]-Buchsen [PHONES]-Buchse [OUTPUT]-Buchsen Gitarren und andere Wiedergabegerät wie... - Seite 4 Akustikgitarre und Gesang lassen sich be- quem mit den eingebauten leistungsfähigen Kondensatormikrofonen aufnehmen. Interner vielseitiger Mixer Verwenden Sie den Mixer des R16 zum Ab- mischen von Live-Signalen und aufgenom- menen Tracks. Wenn Sie beispielsweise gleichzeitig Gitarre und Gesang aufnehmen, können Sie so Lautstärkenverhältnis, Pan- ning und Reverb-Anteil getrennt regeln.
-
Seite 5: R16 Audio-Interface Systemumgebung
R16 Audio-Interface Systemumgebung Um das Gerät mit einer DAW-Software zu nutzen, müssen Sie die Software installieren und für den Betrieb mit dem R16 konfigurieren. Hier wird die Konfiguration mit Cubase LE beschrieben. Installationsanleitung für Cubase LE R16 Audio-Interface Systemvoraussetzungen Eine genaue Installationsanleitung für den R16- Au-... -
Seite 6: Audio-Interface-Modus: Verbindungen Herstellen Und Beenden
Audio-Modus: Verbindungen herstellen und beenden Hier erhalten Sie einen kurzen Überblick, wie Sie das R16 über USB-Kabel mit einem Compu- ter verbinden. Detaillierte Informationen finden Sie im Handbuch „Cubase LE Startup Guide“. Das R16 erstmalig mit dem R16 verbinden und einrichten Computer verbinden Befolgen Sie diese Anleitung ab dem zweiten Anschließen des Geräts. -
Seite 7: Verbindung Trennen
RESET Riporta alle impostazioni di default ogni voce · Im Betrieb als Audio-Interface und Controller kann das R16 über den USB-Bus mit Strom ver- sorgt werden. Eine zusätzliche Stromversorgung über Batterien bzw. Netzteil ist nicht notwendig. · Es wird empfohlen, die Systemsoftware des R16 immer auf dem aktuellen Stand zu halten. -
Seite 8: Funktionen Bei Betrieb Als Controller-Oberfläche
Funktionen bei Betrieb als Controller-Oberfläche Wenn Sie das R16 über USB als Audio-Interface betreiben, können Sie mit den Tasten und Fadern des R16 die Laufwerks- und Mixer-Funktionen von Cubase LE bedienen. Über die Controller-Oberfläche Controller-Oberfläche: Einstellungen Siehe „R16 verbinden und einrich- Im Betrieb als Controller-Oberfläche können Sie... - Seite 9 Laufwerktasten Sie können die Controller-Oberfläche so konfigurieren, dass mit den Laufwerktasten des R16 bestimmte Funktionen von Cubase LE gesteuert werden.. [F1]-Taste [F2]-Taste [F3]-Taste [F4]-Taste [F5]-Taste ［F1］ キー ［F2］ キー ［F3］ キー ［F4］ キー ［F5］ キー ［REW］ キー ［FF］ キー ［STOP］ キー ［PLAY］ キー ［REC］ キー...
-
Seite 10: Bedienung Der Fader-Sektion
Bedienung der Fader-Sektion Über die Fader und die Status-Tasten in der Fader-Sektion des R16 können Sie in Cubase LE die Track-Lautstärke ändern, Tracks stummschalten, die Aufnahme pausieren sowie einzelne Tracks solo schalten. Über Bänke Bedienung der Fader-Sektion Nachdem Sie die Controller-Oberfläche kon- Weisen Sie die gewünschten Tracks... -
Seite 11: R16 Pegelanzeigen (Im Audio-Interface-Modus)
„WET“ (bearbeitet) oder „DRY“ (unbearbeitet), um : S o l o Signale mit bzw. ohne Bearbeitung der Insert-Ef- fekte des R16 an den Computer auszugeben. Die Pegel der ausgegebenen Signale werden über die Pegelanzeigen angezeigt. Auf der Master-Pe- gelanzeige werden andere Signale angezeigt als auf den Pegelanzeigen der einzelnen Kanäle. -
Seite 12: Funktionstasten Einrichten
Funktionstasten einrichten Die fünf Tasten oberhalb der Transporttasten können als Funktionstasten (F1~F5) verwendet und frei konfiguriert werden. Wählen Sie den Typ der Cubase Belegung der Funktionstasten LE-Funktion aus dem Kontext- menü aus. Öffnen Sie in Cubase LE das Dialogfeld „Device Setup“. Mackie Control auswählen Klicken Sie auf die Spalte „Com- mand“... -
Seite 13: Kurzübersicht Über Die Funktionen Der Controller-Oberfläche
Kurzübersicht über die Funktionen der Controller-Oberfläche Bedienelement Erklärung Ein- und Ausschalten von Stummschaltung, Aufnahmebereitschaft Statustaste und Soloschaltung des Tracks Statustaste [MASTER] Funktionsbelegung der Statustasten umschalten Fader-Sektion Fader Lautstärkeregelung des jeweiligen Tracks MASTER FADER Regelung der Gesamtlautstärke Erfüllen die gleiche Funktion wie die Pfeiltasten auf einer [Cursor]-Tasten Computertastatur Datenrad... -
Seite 14: Verwenden Der Vorlage-Dateien Aus Cubase Le
R16 wieder anschließen und Ein Projekt in Cubase LE, bei dem die mono- phonen Tracks 1~4 den Eingängen [Input] 1~4 Cubase LE neu starten. und die Stereo-Tracks 5~6 den Eingangspaaren [Input] 5/6 und 7/8 am R16 zugeordnet sind. -
Seite 15: Der Mixer Im Audio-Interface-Modus
Der Mixer im Audio-Interface-Modus Im Audio-Interface-Modus können Sie mit dem Mixer des R16 einen Monitor-Mix erstellen. Außerdem können Sie hier das Lautstärkenverhältnis zwischen internem Mixer und dem Si- gnal, das vom Computer zurückkommt, einstellen. Lautstärke, Reverb Send und Pan STEREO LINK INPUTS mit geraden und ungeraden Nummern zusam- Wie im Aufnahmemodus können Sie auch hier... -
Seite 16: > T U N E R
Stimmgerät Das Stimmgerät der R16 funktioniert in diesem Modus genauso wie im Aufnahme-Modus. Weitere Details finden Sie in der BEDIENUNGSANLEITUNG. CHROMATISCHES STIMMGERÄT TOOL>TUNER>CHROMATIC Drücken Sie [TOOL]. Wählen Sie >TUNER. Menü umschalten T O O L > T U N E R Drücken Sie [Enter]. -
Seite 17: Effekte Im Audio-Interface-Modus
Effekte im Audio-Interface-Modus Wenn als Samplingrate 44,1 kHz gewählt ist, können sowohl die Insert- als auch die Send-/ Return-Effekte des R16 verwendet werden. Die grundlegende Bedienung ist identisch, je- doch unterscheiden sich die Menüs. Insert-Effekt Send-/Return-Effekt (Reverb) Wählen sie wie im Aufnahmemodus den Ein- Im Audio-Interface-Modus kann der Reverb-Ef- gangskanal, den Algorithmus für den Insert-Ef-... -
Seite 18: Patches Verwenden
Patches importieren (IMPORT) N o . 0 0 : S t a n d a r d Alle Effekt-Algorithmen (und Reverb-Patches) des aktu- > E D I T ellen R16-Projekts können importiert und als einzelner Menü Patch gespeichert werden. umschalten (Referenz: BEDIENUNGSANLEITUNG S.54) - Seite 19 4-4-3 Kandasurugadai, Chiyoda-ku, Tokyo 101-0062 Japan Web Site: http://www.zoom.co.jp R16-Bedienungsanleitung Audio-Interface-DE-2...
- Seite 20 Startup Cubase LE, select "Device Setup..." from the "Devices" menu, and click "VST audio system" in the Devices Column. Select the downloaded driver or the devices including the ZOOM model names here. e.g. H Series Multi Track is shown as following.
