Inhaltszusammenfassung für Zoom RFX-1000
-
Seite 1: Inhaltsverzeichnis
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • Effekte des RFX-1000 •... -
Seite 2: Einleitung

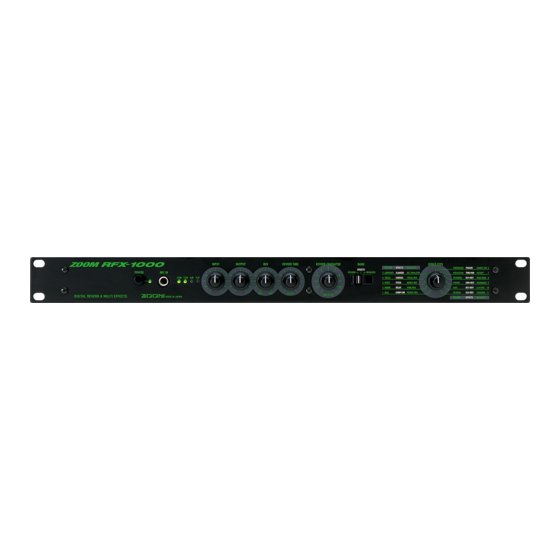

Einleitung Wir danken Ihnen für Ihre Wahl des ZOOM RFX-1000 (im folgenden einfach als " RFX-1000 " bezeichnet). Das RFX- 1000 ist ein hochmodernes digitales Reverb- und Multi- Effektgerät, das die folgenden Besonderheiten und Funktionen bietet: • 33 sofort anwendbare Effekte Das RFX-1000 verfügt über eine Vielzahl von vorprogrammierten Effekten (11 Effekte x 3... -
Seite 3: Vorsichtsmaßregeln/Gebrauchshinweise
Weise benutzt wird, kann es zu Gebrauchshinweise schweren Verletzungen oder Todesfall kommen. Elektrische Störungen Das RFX-1000 ist so konstruiert, daß es nur Dieses Symbol kennzeichnet Erklärungen minimale Störfelder erzeugt und gegen äußere zu möglicherweise gefährlichen Punkten. Störungen sehr unempfindlich ist. Wenn es jedoch in... -
Seite 4: Bedienungselemente Und Funktionen
Dient zum Ein- und Ausschalten des Geräts. Diese LEDs zeigen den Pegel des Eingangssignals an. (2) POWER-Anzeiger (5) INPUT-Regler Wenn das RFX-1000 eingeschaltet ist, leuchtet dieser Dient zur Pegelregelung des Signals von den INPUT- LED-Anzeiger grün. Wenn die Effekte mit dem Buchsen und der MIC IN-Buchse. - Seite 5 Der mitgelieferte Netzadapter zur Versorgung des belegt ist, wird das Signal von dieser Buchse an beide Geräts muß hier angeschlossen werden. Kanäle gegeben. Eine hochohmige Quelle wie z.B. eine Elektrogitarre sollte zuerst an einen Vorverstärker oder ein Gitarren-Effektgerät vorgeschaltet werden. ZOOM RFX-1000...
-
Seite 6: Rack-Einbau
Recorder. Eine Stereo-Klangquelle ist an die INPUT L/MONO und R-Buchsen anzuschließen. Eine Mono-Klangquelle ist an die L/MONO-Buchse anzuschließen. In diesem Beispiel wird das Signal vom Mikrofon oder Instrument von den Effekten des RFX-1000 verarbeitet und dann an die Wiedergabe-Anlage oder den Mehrspur-Recorder gegeben. Die Balance zwischen Originalklang und Effektklang wird am RFX-1000 eingestellt. - Seite 7 RFX-1000, und verbinden Sie die OUTPUT L/R-Buchsen des RFX-1000 mit den Return-Buchsen (oder dem Stereo- Line- Eingang) des Mischpults oder Mehrspur-Recorders. In dieser Konfiguration sollte das RFX-1000 so eingestellt werden, daß es nur den Effektklang ausgibt. Die Balance zwischen Originalklang und Effektklang sollte am Mischpult oder Mehrspur-Recorder eingestellt werden. Das Signal kann auch in Stereo an das RFX-1000 gegeben werden.
-
Seite 8: Parallele Verwendung Von Zwei Effekten
Dies ist ein Anschlußbeispiel für die Verwendung des VOCODER-Effekts aus der MIX&SFX-Speicherbank. Schließen Sie ein dynamisches Mikrofon an die MIC IN-Buchse auf der Vorderseite des RFX-1000 an. Schließen Sie einen Synthesizer oder anderes Instrument an die INPUT L/MONO- Buchse auf der Rückseite an. Sie können dann mit dem Mikrofon die Hüllkurve (Lautstärke-Änderungskurve) und den Klangcharakter des Effekts variieren. -
Seite 9: Einstellen Des Effektklangs
Einstellen des Effektklangs Die folgenden Regler dienen zum Modifizieren des Klangs eines vom RFX-1000 gelieferten vorprogrammierten Effekts sowie zur Einstellung der Balance zwischen Originalklang und Effektklang. (1) MIX-Regler Regelt den Mischanteil von Originalklang und Effektklang. • Bei Verwendung der Einschleif-Konfiguration •... -
Seite 10: Effekte Des Rfx-1000
Effekte des RFX-1000 Dieser Abschnitt führt alle im RFX-1000 verfügbaren Effekte auf und beschreibt die möglichen Charakter- oder Parameter-Variationen. Für die Send/Return-Konfiguration geeignete Effekte sind mit dem Symbol [ ] gekennzeichnet. • REVERB-Speicherbank Diese Speicherbank umfaßt verschiedene Reverb-Effekte. Für Effekte 1 - 9 kann mit dem CHARACTER-Regler eine von elf verschiedenen Charakter-Variationen gewählt werden. - Seite 11 Electronic Mix Räumliche Effekte besonders für Synthesizer. New Age Besonders für MIDI-Klangquellen geeigneter Effekt. Warmer, im Mittenbereich zentrierter Raumklang für Strings Quartet Streicher. Choral Mix Warmer Raumklang für Chor und Gesangsgruppen. Percussion Mix Raumklang besonders für Perkussions-Ensembles. ZOOM RFX-1000...
- Seite 12 Nachhall für Blechbläser-Ensembles. Warmer, langer Nachhall besonders für Solo- Piano Klavierspiel. Reverb Time Nachhall für Holzbläser. Winds Stellt die Nachhalldauer Nachhall für Synthesizer. Synth/1 ein. Solo Strings Nachhall für Solo-Streicher. Leichter Nachhall zum Unterstreichen von Jazz Organ Orgelklang. ZOOM RFX-1000...
- Seite 13 Schaltet zwischen Kompressor und Limiter Bestimmt den Pegel, bei dem Threshold um und regelt die Freigabezeit. der Kompressor/Limiter aktiv Release wird. 1 - 6: Kompressor 7 - 11: Limiter Höhere Werte bewirken Höhere Werte bewirken längere Freigabezeit. längere Freigabezeit. ZOOM RFX-1000...
- Seite 14 Dieser Effekt reicht von Tremolo bis Auto-Überblendung. VARIATION REVERB TIME/ADJUST Depth Rate Drehen des Reglers nach links bewirkt Stellt die Geschwindigkeit Tremolo. Drehen des Reglers nach rechts von Tremolo und Auto- ergibt Auto-Überblendung mit breiterer Basis. Überblendung ein. Ausgeprägte Starkes Tremolo Langsam Schnell Auto-Überblendung ZOOM RFX-1000...
- Seite 15 Stellt die Intensität des jeweiligen Effekts ein. 2 - 6: Höhere Zahlen bewirken 7 - 11: Höhere Zahlen höheren Reverb-Mischanteil für bewirken höheren Reverb- kurzen Nachhall. Mischanteil für langen Starker Effekt Schwacher Effekt Nachhall. 1: Reverb = Aus ZOOM RFX-1000...
- Seite 16 "automatisch" (7 - 11) verwendet, um die Einsatzfrequenz. Durch gestellt ist, stellt dieser Drehen des Reglers nach Einsatzfrequenz automatisch Regler die Empfindlichkeit zu variieren. Durch Drehen rechts wird die Resonanz ein. des Reglers nach rechts wird erhöht. die Resonanz erhöht. ZOOM RFX-1000...
-
Seite 17: Störungshilfe
CLIP LED bei Signalspitzen nicht unterbrochen oder aufleuchtet. verzerrt • Wurden Effekte mit auf Rückseite Fußschalter nochmals betätigen, um angeschlossenem Fußschalter FS01 Effekte wieder einzuschalten. Kein Effektklang ausgeschaltet? • Ist falscher Fußschalter angeschlossen? Verwenden Sie nur den ZOOM FS01. ZOOM RFX-1000... - Seite 18 44.1 kHz A/D converter 18 bit, 64 times oversampling D/A converter 18 bit, 8 times oversampling Zoom original ZFX-2 (24-bit signal processing) Rear Inputs L/MONO, R standard monaural phone jack x 2 Input impedance: 10 kilohms (MONO), 20 kiloohms (STEREO)
- Seite 19 ZOOM CORPORATION NOAH Bldg., 2-10-2, Miyanishi-cho, Fuchu-shi, Tokyo 183-0022, Japan PHONE: +81-42-369-7116 FAX: +81-42-369-7115 Printed in Japan RFX-1000-5050...
