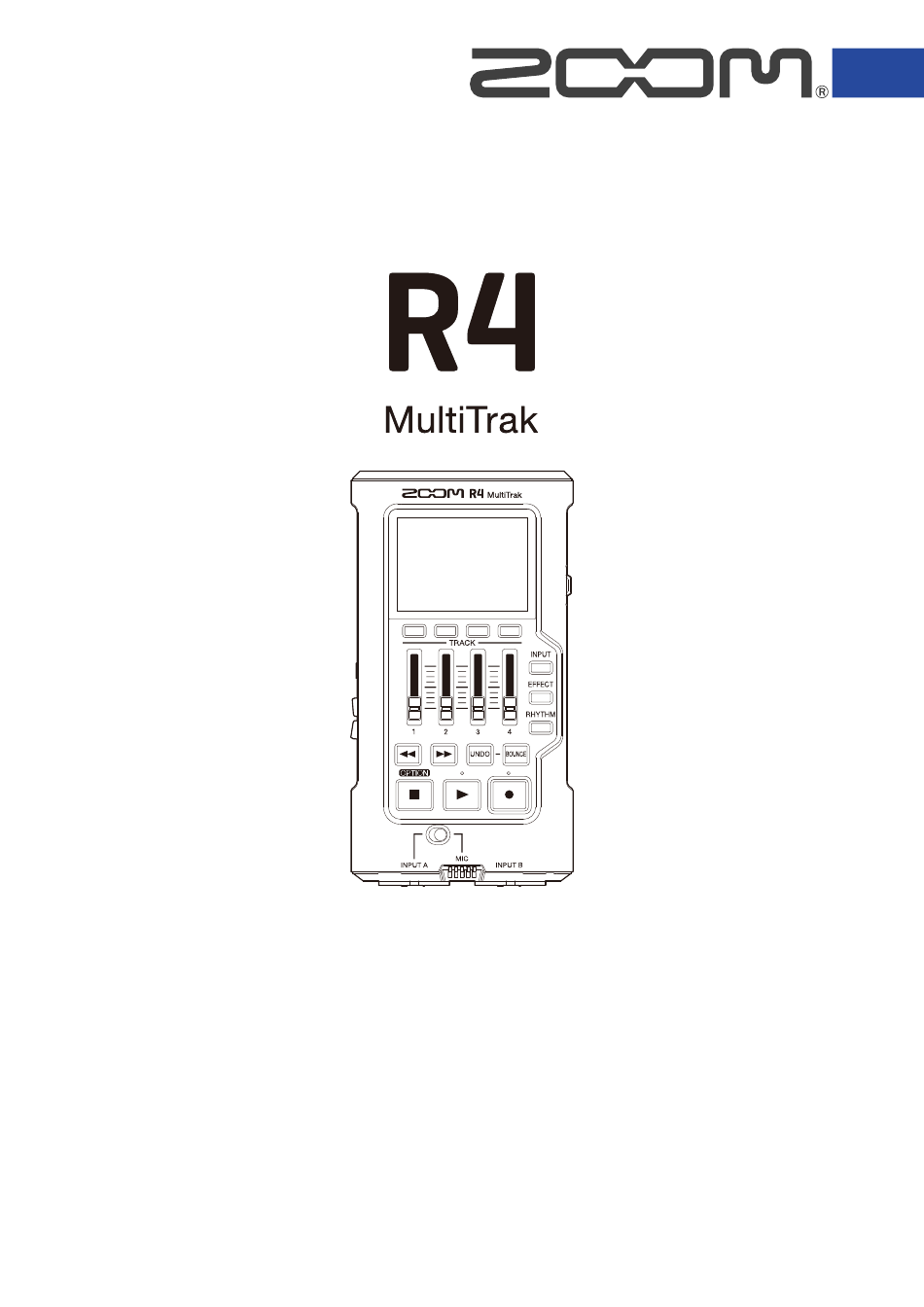

Bedienungsanleitung

Bitte lesen Sie vor dem Gebrauch unbedingt die Sicherheits- und Gebrauchshinweise.

Dieses Handbuch darf weder in Teilen noch als Ganzes ohne

vorherige Erlaubnis kopiert oder nachgedruckt werden.

Produktnamen, eingetragene Warenzeichen und in diesem Dokument erwähnte Firmennamen sind Eigentum der

jeweiligen Firma. Alle Warenzeichen sowie registrierte Warenzeichen, die in dieser Anleitung zur Kenntlichmachung

genutzt werden, sollen in keiner Weise die Urheberrechte des jeweiligen Besitzers einschränken oder brechen.

Zur korrekten Darstellung wird ein Farbbildschirm benötigt.

Inhaltszusammenfassung für Zoom R4 MultiTrak

Seite 1 Bedienungsanleitung Bitte lesen Sie vor dem Gebrauch unbedingt die Sicherheits- und Gebrauchshinweise. ©2024 ZOOM CORPORATION Dieses Handbuch darf weder in Teilen noch als Ganzes ohne vorherige Erlaubnis kopiert oder nachgedruckt werden. Produktnamen, eingetragene Warenzeichen und in diesem Dokument erwähnte Firmennamen sind Eigentum der jeweiligen Firma.
Seite 2 • Aufnahmen von urheberrechtlich geschützten Quellen wie CDs, Schallplatten, Tonbändern, Live- Darbietungen, Videoarbeiten und Rundfunkübertragungen sind ohne Zustimmung des jeweiligen Rechteinhabers gesetzlich verboten. Die Zoom Corporation übernimmt keine Verantwortung für etwaige Verletzungen des Urheberrechts. Warenzeichen • Microsoft und Windows sind Warenzeichen der Microsoft-Unternehmensgruppe.
Seite 3 Begriﬀe in diesem Handbuch • Eﬀekt Das Audiomaterial kann mit einer Vielzahl von Eﬀekten inklusive Distortion, Chorus und Reverb bearbeitet werden. Durch Anpassung der Eﬀektparameter können Sie Ihre persönlichen Sounds erstellen. • Bouncen Bei diesem Verfahren werden die Audiodaten mehrerer Spuren oder Dateien in einer Stereo- oder Monodatei zusammengeführt.
Seite 4 Inhalt Hinweise zu dieser Bedienungsanleitung........................2 Begriﬀe in diesem Handbuch............................3 R4 im Überblick................................6 Maximale Audioqualität während der gesamten Aufnahme und Nachbearbeitung........6 Beschreibung der Bedienelemente........................10 Übersicht der dargestellten Screens........................15 Bedienung in den Menü-Screens..........................16 Aufnahmeprozess..............................19 Vorbereitungen treﬀen.............................22 Einsetzen von microSD-Karten..........................22 Stromversorgung............................... 23 Anschluss von Eingangsgeräten..........................25 Ein-/Ausschalten des Geräts............................27 Einstellungen beim ersten Einschalten........................28...
Seite 5 Für Windows................................72 Anschluss von Computern, Smartphones und Tablets..................73 Trennen der Verbindung zu einem Computer, Smartphone oder Tablet............77 Übertragung von Dateien auf Computer und andere Geräte................78 Anschluss von Computern, Smartphones und Tablets..................78 Trennen der Verbindung zu einem Computer, Smartphone oder Tablet............81 Verwalten von microSD-Karten..........................82 Überprüfen der microSD-Karten-Informationen....................82 Formatieren von microSD-Karten...........................

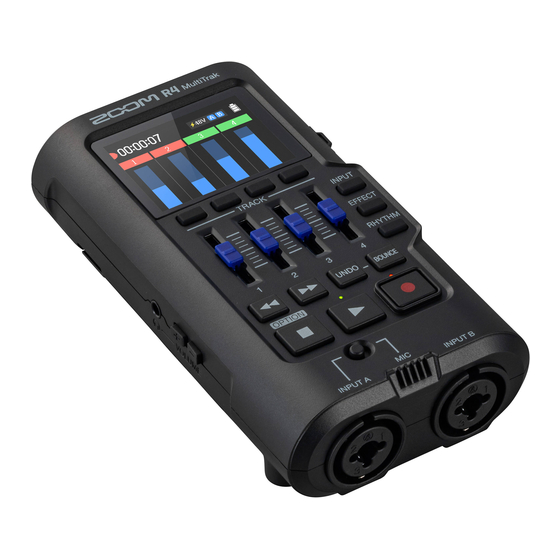

Seite 6 R4 im Überblick Der R4 ist ein kompakter 4-Spur-Mehrspur-Recorder, der speziell für Musiker entwickelt wurde und ihnen die Möglichkeit bietet, ihre musikalischen Ideen zu jeder Zeit und überall aufzuzeichnen. Mit Hilfe der Bounce-Funktion können mehrere Aufnahmedurchgänge über die zwei XLR/TS-Combo-Eingänge, das interne Mikrofon und die integrierten Eﬀekte durchgeführt werden.
Seite 7 Die Schaltung der dualen A/D-Wandlerstufe im Überblick Jede Eingangsschaltung im R4 verfügt über zwei A/D-Wandler mit unterschiedlicher Eingangsverstärkung. Durch diese Schaltung ist eine hochwertige Audioqualität bei der Aufnahme sichergestellt, ohne dass die Eingangsverstärkung angepasst werden muss – ein normalerweise unvermeidbarer Arbeitsschritt. Beeindruckende Dynamik Durch die Kombination der zwei A/D-Wandler wird eine Dynamik erzielt, die mit einem einzigen A/D- Wandler nicht möglich wäre.
Seite 8 32 Bit Float WAV-Dateien im Überblick 32 Bit Float WAV-Dateien bieten im Vergleich zu herkömmlichen 16/24 Bit WAV-Dateien die unten aufgeführten Vorteile. Dank dieser Vorteile kann die Klangqualität bei der Aufnahme auch später bei der Editierung in einer DAW oder einer anderen Software bewahrt werden. Vorteil bei der Auﬂösung 32 Bit Float WAV-Dateien bieten den Vorteil, dass die hohe Auﬂösung auch bei leisen Signalen erhalten bleibt.
Seite 9 ■ 32 Bit Float WAV Die Auﬂösung ist hoch Lautstärke angehoben Vorteil bei der Übersteuerung Wenn eine Wellenform bei der Ausgabe mit dem R4 oder mit einer DAW übersteuert klingt, kann sie nach der Aufnahme bearbeitet und ihre Lautstärke abgesenkt werden, um eine Wellenform ohne Clipping bereitzustellen: Die ursprünglichen Daten einer 32 Bit Float WAV-Datei können nicht übersteuern.
Seite 10 Beschreibung der Bedienelemente Vorder- und Rückseite ■ Vorderseite ■ Rückseite ❶ Display Hier werden verschiedene Informationen eingeblendet.
Seite 11 ❷ TRACK/FUNCTION-Tasten Drücken Sie sie, um die unten im Display dargestellten Symbole zu bedienen. ❸ Fader Sie dienen zur Aussteuerung der Eingangssignalpegel. ❹ INPUT-Taste Dadurch wird der Screen INPUT SELECT geöﬀnet. → Auswahl von Spuren für die Aufnahme ❺ EFFECT-Taste Dadurch wird der Eﬀect-Setting-Screen geöﬀnet. →...
Seite 12 ⓰ Schalter für INPUT A/MIC (intern) In der Position INPUT A Das Signal des an der Buchse INPUT A angeschlossenen Geräts wird eingespeist. In der Position MIC Das Signal des internen Mikrofons wird eingespeist. ⓱ Batteriefachabdeckung Öﬀnen Sie diese Abdeckung, um Typ-AA-Batterien einzusetzen oder zu entnehmen. ⓲...
Seite 13 Linke, rechte und Vorderseite ■ Rechte Seite ■ Linke Seite ❶ USB-Port (Typ-C) Verbinden Sie diesen Anschluss mit einem Computer, Smartphone oder Tablet, um Dateien zu übertragen oder das Gerät als USB-Audio-Interface zu verwenden. Die Stromversorgung über den USB- Bus wird unterstützt. ❷...
Seite 14 ANMERKUNG Die Polarität der Buchsen INPUT A und INPUT B ist wie folgt zugeordnet: ❷ Internes Mikrofon Damit können Sie akustische Instrumente und Gesang aufnehmen. ❸ Buchse INPUT B Schließen Sie hier ein Mikrofon oder eine Gitarre an. Hier können Sie XLR- und TS-Klinkenstecker anschließen.
Seite 15 Übersicht der dargestellten Screens Home-Screen Dieser Screen wird bei jedem Einschalten des Geräts (außer beim ersten Mal) dargestellt. Dieser Screen wird während der normalen Wiedergabe und Aufnahme dargestellt. Option-Menü-Screen Um diesen Screen darzustellen, halten Sie gedrückt, während der Home-Screen geöﬀnet ist. Wenn der Screen dargestellt wird, drücken Sie eine Taste, um die zugewiesene Funktion auszuführen.
Seite 16 Bedienung in den Menü-Screens Beispiel für die Bedienung in den Menü-Screens Im folgenden Beispiel erklären wir, wie Sie damit beginnen, den USB-Anschlussmodus umzuschalten. Halten Sie gedrückt, während der Home-Screen dargestellt wird. Damit öﬀnen Sie das Option-Menü. Halten Sie gedrückt und drücken Sie die Taste TRACK/FUNCTION unterhalb von Nun wird das Settings-Menü...
Seite 17 HINWEIS Im weiteren Verlauf der Anleitung verwenden wir dafür die folgende Formulierung: „Wählen Sie mit den Eintrag „USB“. Drücken Sie die TRACK/FUNCTION-Taste unterhalb von Dadurch wird der Eintrag ausgewählt und der Screen umgeschaltet. HINWEIS Im weiteren Verlauf der Anleitung verwenden wir dafür die folgende Formulierung: „Drücken Sie zur Bestätigung “.
Seite 18 Dadurch wird der Eintrag ausgewählt und der Screen umgeschaltet. Zurückkehren zum vorherigen Screen Drücken Sie die TRACK/FUNCTION-Taste unterhalb von Der vorherige Screen wird wieder geöﬀnet. Zurückkehren zum Home-Screen Drücken Sie die Taste oder Damit wird das Menü geschlossen und wieder der Home-Screen eingeblendet.
Seite 19 Aufnahmeprozess Dieses Diagramm veranschaulicht den Ablauf vom Einschalten des R4 bis zum Abschluss der Aufnahme. Details zur Vorgehensweise entnehmen Sie bitte der Beschreibung der jeweiligen Funktion. • Einsetzen von microSD-Karten • Stromversorgung • Einschalten • Einstellungen beim ersten Einschalten • Anlage neuer Projekte •...
Seite 20 • Starten und Anhalten der Aufnahme • Starten und Anhalten der Wiedergabe kehren Sie zu dem Schritt zurück, um bei Bedarf zusätzliche Spuren aufzunehmen. • Anpassen der Spur- Einstellungen Sie können auch Folgendes tun: • Echo/Reverb hinzufügen • EQ anpassen Um nur einen Abschnitt neu aufzunehmen…...
Seite 21 • Starten und Anhalten der Wiedergabe...
Seite 22 Vorbereitungen treﬀen Für die Aufnahme wird immer eine SD-Karte benötigt. Einsetzen von microSD-Karten Öﬀnen Sie bei ausgeschaltetem Gerät die Abdeckung für den microSD-Karten-Steckplatz. Anschließend setzen Sie eine microSD-Karte im Steckplatz ein: Die Kontakte müssen nach unten weisen. Um eine microSD-Karte zu entfernen, drücken Sie sie weiter in den Slot hinein und ziehen sie dann heraus.
Seite 23 Stromversorgung Der R4 kann wahlweise mit einer an seinem USB-Port angeschlossenen Stromversorgung (Netzteil, USB- Bus-Power oder portabler Akku) oder mit Typ-AA-Batterien betrieben werden. Eine am USB-Port angeschlossene Stromquelle hat immer Priorität vor den Typ-AA-Batterien. Einsetzen der Batterien Um den R4 mit Batterien zu betreiben, müssen Sie vier Typ-AA-Batterien einsetzen. Schalten Sie das Gerät aus und entfernen Sie die Abdeckung auf der Unterseite, um die Batterien einzusetzen.
Seite 24 Verwendung anderer Stromquellen Der R4 kann über Bus-Power von einem am USB-Port (Typ-C) angeschlossenen Computer gespeist werden. Sie können auch eine (kommerziell erhältliche) portable 5 V Batterie/Akku zur Stromversorgung nutzen.
Seite 25 Anschluss von Eingangsgeräten Anschluss von Mikrofonen und Gitarren an INPUT A/B Sie können Mikrofone und Gitarren an den Buchsen von INPUT A und INPUT B anschließen. ■ Anschluss von Mikrofonen Schließen Sie dynamische und Kondensatormikrofone an den XLR-Buchsen an INPUT A und INPUT B an. Für Kondensatormikrofone kann Phantomspannung ausgegeben werden.
Seite 26 ■ Anschluss von Synthesizern und anderen Stereoausgabegeräten Zum Anschluss eines Stereoausgabegeräts verbinden Sie seine Ausgangsbuchse L mit der Buchse INPUT A und seine Ausgangsbuchse R mit der Buchse INPUT B. Zwei benachbarte Spuren können verlinkt werden. Dadurch können zwei Spuren als Stereopaar benutzt werden.
Seite 27 Ein-/Ausschalten des Geräts Einschalten Drücken Sie , bis die Aufnahme- und Wiedergabeanzeigen leuchten. Im Anschluss an den Startbildschirm wird der Home-Screen geöﬀnet. Wenn Sie das Gerät nach dem Kauf zum ersten Mal einschalten oder wenn Sie den R4 auf die Werkseinstellungen zurückgesetzt haben, werden u. a.
Seite 28 Einstellungen beim ersten Einschalten Wenn Sie das Gerät nach dem Kauf zum ersten Mal einschalten oder wenn Sie den R4 auf die Werkseinstellungen zurückgesetzt haben, werden die Screens für die grundlegenden Einstellungen eingeblendet. Nehmen Sie die verschiedenen Einstellungen vor: • Einstellen des Datums und der Zeit Das Datum und die Uhrzeit werden in die Aufnahmedateien eingebettet.
Seite 29 ANMERKUNG Wenn das Gerät länger nicht mit Strom versorgt wird, werden die gespeicherten Datums- und Zeiteinstellungen zurückgesetzt. Wenn der Screen zur Einstellung des Datums und der Uhrzeit (Date/Time) beim Einschalten angezeigt wird, geben Sie diese Informationen neu ein. HINWEIS (→ Einstellen des Datums und Das Datum und die Uhrzeit können Sie auch später im Menü-Screen ändern.
Seite 30 Einsatz des Tuners Mit der Tuner-Funktion können Sie Gitarren und andere Instrumente stimmen. Halten Sie gedrückt, während der Home-Screen dargestellt wird. Damit öﬀnen Sie das Option-Menü. Halten Sie gedrückt und drücken Sie dann Dadurch wird der Tuner-Screen geöﬀnet. ANMERKUNG Das Signal an dem Eingang, der über den Schalter INPUT A/MIC (intern) angewählt wurde, wird vom Tuner erkannt.
Seite 31 ANMERKUNG • Die Drop-Stimmung steht nicht zur Verfügung, wenn der Tuner-Typ „Chromatic“ angewählt ist. • Die Standardtonhöhe kann zwischen 435 und 445 Hz eingestellt werden. Schlagen Sie die gewünschte Leerseite an und stimmen Sie sie. Die Tonhöhenabweichung zum nächsten Notennamen oder zur nächsten Saitennummer wird dargestellt.
Seite 32 Tuner-Typ-Optionen Display Erklärung Saitennummer/Note Chromatisch Der Name der nächsten Note (in – – – – – – – Halbtönen) sowie der Betrag der Verstimmung werden angezeigt. Gitarre Standard-Gitarrenstimmung mit einer siebten Saite Bass Standard-Bassgitarrenstimmung mit – – einer 5. Saite Open A Open-A-Stimmung (die leeren Saiten –...
Seite 33 Einstellung des Rhythmus (Pattern/Klick) Ein Pattern, ein Klick oder ein anderer Sound kann als Guide abgespielt werden, um das Timing bei der Aufnahme eines Instruments oder bei der Wiedergabe zu erleichtern. Drücken Sie im Home-Screen. Dadurch wird der Rhythm-Screen geöﬀnet. Wählen Sie mit den Eintrag, den Sie anpassen möchten, und drücken Sie zur Bestätigung...
Seite 34 Rhythmus-Pattern-Typen Nummer Pattern- Taktmaß Nummer Pattern- Taktmaß Nummer Pattern- Taktmaß Name Name Name GUIDE R&B2 Cajon1 Click 4/4 70's Soul Cajon2 Click 3/4 90s Soul Cajon3 Click 5/4 Motown Bossa1 Click 1/4 HipHop Bossa2 8Beats1 Disco Samba1 8Beats2 Samba2 8Beats3 PopRock Salsa1 16Beats1...
Seite 35 Aufnahme Öﬀnen von Projekten Anlage neuer Projekte Halten Sie gedrückt, während der Home-Screen dargestellt wird. Damit öﬀnen Sie das Option-Menü. Halten Sie gedrückt und drücken Sie dann Damit erzeugen Sie ein neues Projekt und kehren zum Home-Screen zurück. ANMERKUNG Nach der Erstellung eines Projekts können Sie seinen Namen ändern und seinen Spuren Dateien zuweisen. (→ Verwaltung von Projekten) Öﬀnen bestehender Projekte...
Seite 36 Dadurch wird der Project-List-Screen geöﬀnet. Wählen Sie mit den Eintrag, den Sie ändern möchten, und drücken Sie zur Bestätigung Damit öﬀnen Sie das Optionsmenü für das Projekt. Wählen Sie „Open“. Das ausgewählte Projekt wird geladen.
Seite 37 Anpassen der Eingangseinstellungen Anschluss von Eingangsgeräten Schließen Sie beispielsweise Mikrofone und Gitarren an. ANMERKUNG Der R4 unterstützt einen Hi-Z-Eingang. Gitarren können beispielsweise direkt angeschlossen werden. Schließen Sie das Equipment, das Sie aufnehmen möchten, an INPUT A oder INPUT B an. Stellen Sie den Schalter INPUT A/MIC (intern) ein.
Seite 38 Spur, auf der aktuell aufgenommen wird oder die in Aufnahmebereitschaft ist Leere Spur Spur, auf der bereits Audio aufgenommen wurde ❷ Eingang, der der jeweiligen Spur zugewiesen ist In dem Beispiel oben ist INPUT A der Spur 1 und INPUT B der Spur 2 zugewiesen. Drücken Sie , um die Aufnahme zu beenden.
Seite 39 ANMERKUNG • Jedem INPUT kann nur eine einzige Spur zugewiesen werden. (Ein INPUT kann nicht mehreren Spuren zugewiesen werden.) • Wenn oder angewählt ist, wird Phantomspeisung ausgegeben. Aktivieren Sie diese Optionen, wenn Sie Equipment anschließen, das Phantomspeisung benötigt. • Geben Sie keine Phantomspeisung an Equipment aus, das damit nicht kompatibel ist. Andernfalls könnten diese Geräte beschädigt werden.
Seite 40 Aktivierung eines Stereo-Links Zwei benachbarte Spuren können verlinkt werden. Dadurch können diese Eingänge wie ein Stereopaar verwendet werden. • Stereo-Links können nur für die Spurpaare 1/2 und 3/4 eingerichtet werden. • Stereo verlinkte Spuren haben die folgenden Eigenschaften: - Ungeradzahlige Spuren werden den Kanal L und geradzahlige Spuren dem Kanal R zugewiesen: Die PAN-Einstellung ist deaktiviert.
Seite 41 Um den Stereo-Link aufzulösen, wiederholen Sie den Vorgang. ANMERKUNG Die Stereo-Link-Einstellung kann während der Aufnahme/Wiedergabe nicht geändert werden.
Seite 42 Anpassen der Spur-Einstellungen Der Equalizer, die Links-/Rechts-Balance und die Eﬀekte können für jede Spur eingestellt werden. ANMERKUNG Diese Spureinstellungen haben keinen Einﬂuss auf die aufgenommenen Daten selbst. Sie werden auf das Signal bei der Wiedergabe angewandt. Allerdings werden diese Eﬀekte beim Bouncen der Spuren berücksichtigt.
Seite 43 Drücken Sie zum Abschluss der Einstellungen Nun wird wieder der Home-Screen eingeblendet. Nehmen Sie die Einstellungen für weitere Spuren vor. Wiederholen Sie die Schritte ab Schritt 1, um die gewünschten Einstellungen für weitere Spuren vorzunehmen. Equalizer-Einstellungswerte • High Mit diesem Regler steuern Sie den Hub (+/–) im Höhen-Equalizer. Typ: Shelving Gain-Bereich: –15 dB bis +15 dB Frequenz: 10 kHz...
Seite 44 Gain-Bereich: –15 dB bis +15 dB Frequenz: 100 Hz...
Seite 45 Starten und Anhalten der Aufnahme Drücken Sie die Taste Wenn die Aufnahme auf einer als Aufnahmeziel gewählten Spur beginnt, leuchtet die Aufnahmeanzeige. Die verstrichene Aufnahmezeit wird während der Aufnahme dargestellt. Drücken Sie die Taste , um die Aufnahme anzuhalten. Die Aufnahme wird angehalten. ANMERKUNG Das Bouncen/Exportieren ist nicht möglich, wenn eine Spur die maximale Aufnahmezeit von 93 Minuten überschreitet.
Seite 46 Abschnittsbezogene Neuaufnahme (Punch-In- Aufnahme) Mit der Funktion Punch In/Out können Sie Abschnitte in bereits aufgenommenen Tracks neu aufnehmen. Mit „Punch In“ ist das Umschalten eines Tracks von Wiedergabe auf Aufnahme gemeint. Mit „Punch Out“ ist das Umschalten eines Tracks von Aufnahme auf Wiedergabe gemeint. Wenn Sie während der Wiedergabe drücken, wird die Aufnahme ab dieser Position neu gestartet.
Seite 47 Drücken Sie die Taste an der gewünschten Position, um mit der Aufnahme zu beginnen. Drücken Sie die Taste an der gewünschten Position, um die Aufnahme zu beenden. Damit wird die Aufnahme beendet, aber die Wiedergabe fortgesetzt. Drücken Sie die Taste , um die Wiedergabe anzuhalten.
Seite 48 Kombination der aufgenommenen Spuren auf einer Bounce-Spur (Bouncen) Das „Bouncen“ ist eine Funktion zur Mischung und anschließenden Aufnahme mehrerer Spuren auf einer weiteren Spur, der so genannten „Bounce“-Spur. ANMERKUNG • Die maximale Anzahl an Bounces beträgt 99. • Wenn das Bouncing bei aktiver Wiedergabe eines Rhythmus-Patterns gestartet wird, wird das Rhythmus- Pattern auch auf die Bounce-Spur zugemischt.
Seite 49 Der Bounce-Screen wird geöﬀnet. Nach Abschluss des Bounce-Vorgangs werden die Inhalte auf den Spuren 1 bis 4 entfernt. Wählen Sie , um den Bounce-Vorgang abzubrechen. Drücken Sie die Taste , um die Bounce-Spur wiederzugeben. Vergewissern Sie sich, dass das Bounce-Ergebnis wie gewünscht klingt. Wenn es nicht dem Wunsch entspricht, drücken Sie die Taste , um den Status vor dem Bounce- Vorgang wiederherzustellen.
Seite 50 Einsatz von Eﬀekten Der R4 integriert Eﬀekte, die den Eﬀekten in den ZOOM-Multieﬀekt-Produkten entsprechen. Eine Vielzahl von Eﬀekten kann kombiniert und auf die Signale angewandt werden. Der R4 bietet zwei Haupt-Eﬀekttypen. Display Eﬀekt-Typ Bearbeiteter Klang INPUT A/MIC Eﬀect Insert-Eﬀekt • Davon ist nur das anliegende Eingangssignal von INPUT A oder dem internen Mikrofon betroﬀen.
Seite 51 Wenn sich der Cursor auf dem Eﬀektnamen beﬁndet, drücken Sie Wählen Sie mit den Eﬀekt-Typ und drücken Sie zur Bestätigung ANMERKUNG Einzelheiten zu den Eﬀekten ﬁnden Sie auf der ZOOM-Website ( zoomcorp.com ).https://zoomcorp.com/ Bewegen Sie den Cursor mit auf den ersten Parameter und wählen Sie ihn mit...
Seite 52 Wählen Sie mit den Parameter zur Einstellung aus und drücken Sie zur Bestätigung Bewegen Sie den Cursor mit auf den zweiten Parameter und wählen Sie ihn mit aus. Wählen Sie mit den Parameter zur Einstellung aus und drücken Sie zur Bestätigung Wählen Sie und bewegen Sie den Cursor auf den zweiten Eﬀekt.
Seite 53 Drücken Sie Nun wird wieder der Home-Screen eingeblendet. ANMERKUNG Drücken Sie , wenn sich der Cursor auf einem Eﬀektsymbol beﬁndet, um diesen Eﬀekt auf Bypass zu schalten.
Seite 54 Einsatz der Sendeﬀekte Die zwei Eﬀekt-Typen, die als Send-Eﬀekte genutzt werden können, sind Echo und Reverb. Einstellen des Echo/Reverb-Anteils Öﬀnen Sie die Spureinstellungen und passen Sie den Pegel für Echo oder Reverb an. → Anpassen der Spur-Einstellungen Anpassen der Echo/Reverb-Parameter Drücken Sie , um die Aufnahme/Wiedergabe zu beenden.
Seite 55 Dadurch wird der Screen für die Echo/Reverb-Einstellungen geöﬀnet. Wählen Sie mit einen der Einträge und drücken Sie zur Bestätigung Stellen Sie den Parameter mit ein. Eintrag Erklärung der Einstellung Echo Time Damit stellen Sie die Delay-Zeit des Echos ein. Echo Repeat Damit stellen Sie die Anzahl der Echo-Wiederholungen ein.
Seite 56 Wiedergabe von Aufnahmen Starten und Anhalten der Wiedergabe Drücken Sie Damit geben Sie die gewählte Datei wieder. Drücken Sie die Taste erneut, um die Wiedergabe anzuhalten. Drücken Sie , um die Wiedergabe zu beenden. Damit halten Sie die Wiedergabe an. Drücken Sie diese Taste bei angehaltener Wiedergabe erneut, um die Wiedergabeposition auf den Dateianfang zu setzen.
Seite 57 Verwaltung von Projekten Mit dem R4 erstellte Projekte werden auf der microSD-Karte gespeichert. Auf microSD-Karten gespeicherte Projekte können umbenannt werden. Diese Projekte können auch kopiert und gelöscht werden. Ordner- und Dateistruktur auf microSD-Karten Wenn Sie mit dem R4 eine Aufnahme erstellen, werden die Ordner und Dateien auf der microSD-Karte wie folgt angelegt:...
Seite 58 ❶ Exportierte Audiodatei, WAV-Datei zum Laden Speichern Sie Audiodateien, die Sie in den R4 laden möchten, irgendwo außerhalb des Ordners R4_Project. Exportierte Audiodateien werden, wie im Abschnitt „Export von Projekten als Audiodateien“ beschrieben, im Stammordner gespeichert. ❷ Projektordner Diese Ordner enthalten die Aufnahmedaten und -einstellungen von Projekten. Ordner werden mit Namen von „yyyymmdd_001“...
Seite 59 Öﬀnen des Project-Menüs Sie können Projekte im Menü-Screen Project verwalten. Halten Sie gedrückt, während der Home-Screen dargestellt wird. Damit öﬀnen Sie das Option-Menü. Halten Sie gedrückt und drücken Sie dann Nun wird das Settings-Menü geöﬀnet. Wählen Sie mit den Eintrag „Project“ und drücken Sie zur Bestätigung Dadurch wird der Menü-Screen Project geöﬀnet.
Seite 60 Ändern eines Projektnamens Öﬀnen Sie das Project-Menü. (→ Öﬀnen des Project-Menüs) Wählen Sie mit den Eintrag „Project List“ und drücken Sie zur Bestätigung Dadurch wird der Project-List-Screen geöﬀnet. Wählen Sie mit das Projekt, das Sie ändern möchten, und drücken Sie zur Bestätigung Damit öﬀnen Sie das Optionsmenü...
Seite 61 ANMERKUNG Projektnamen können aus bis zu dreizehn Zeichen bestehen. Wählen Sie , wenn die Eingabe abgeschlossen ist. Dadurch wird der Project-List-Screen erneut geöﬀnet.
Seite 62 Duplizieren von Projekten Öﬀnen Sie das Project-Menü. (→ Öﬀnen des Project-Menüs) Wählen Sie mit den Eintrag „Project List“ und drücken Sie zur Bestätigung Dadurch wird der Project-List-Screen geöﬀnet. Wählen Sie mit den Eintrag, den Sie ändern möchten, und drücken Sie zur Bestätigung Damit öﬀnen Sie das Optionsmenü...
Seite 63 ANMERKUNG Projektnamen können aus bis zu dreizehn Zeichen bestehen. Wählen Sie , wenn die Eingabe abgeschlossen ist. Damit ist die Duplizierung abgeschlossen und der Screen Project List wird wieder geöﬀnet.
Seite 64 Löschen von Projekten Öﬀnen Sie das Project-Menü. (→ Öﬀnen des Project-Menüs) Wählen Sie mit den Eintrag „Project List“ und drücken Sie zur Bestätigung Dadurch wird der Project-List-Screen geöﬀnet. Wählen Sie mit den Eintrag, den Sie löschen möchten, und drücken Sie zur Bestätigung Damit öﬀnen Sie das Optionsmenü...
Seite 65 Dadurch wird das Projekt gelöscht und wieder der Screen Project List geöﬀnet.
Seite 66 Zuweisung von Dateien zu Spuren Aufnahmedateien bestehender Projekte und auf der microSD-Karte gespeicherte Audiodateien können einem Projekt zugewiesen werden. Wenn z. B. nur Audiodateien vorhanden sind, können Sie diese in ein R4-Projekt laden und mit der Produktion fortfahren. Öﬀnen Sie das Projekt mit Spuren, denen Sie Dateien zuweisen möchten, oder erstellen Sie ein neues Projekt.
Seite 67 Einstellung Erklärung Projekt Laden aus einem bestehenden Projekt SD-Karte Laden einer Datei von der microSD-Karte Clear Track Entfernen der einer Spur zugewiesenen Datei ANMERKUNG Die Dateiformate, die zugewiesen werden können, sind WAV und MP3. Kehren Sie mit zum vorherigen Screen zurück.
Seite 68 Export von Projekten als Audiodateien Projekte können als Audiodateien exportiert werden. Exportierte Audiodateien werden im Stammordner der microSD-Karte gespeichert. Die folgenden Einstellungen können für die exportierten Dateien gewählt werden: Dateiformat: WAV, MP3 Wortbreite: 16 Bit, 24 Bit, 32-Bit-Float Normalisierung: Oﬀ, On ANMERKUNG •...
Seite 69 Wählen Sie mit die gewünschte Wortbreite für den Export und drücken Sie zur Bestätigung ANMERKUNG Beim Export als MP3 ist die Wortbreite fest auf 128 kbps voreingestellt. Wählen Sie mit , ob eine Normalisierung durchgeführt werden soll, und drücken Sie zur Bestätigung Wählen Sie „An“, um die Normalisierung durchzuführen.
Seite 70 Drücken Sie , um abzubrechen. Nach Abschluss des Vorgangs wird wieder der Screen Project Menu geöﬀnet.
Seite 71 Löschen von Dateien Nicht benötigte Audiodateien können gelöscht werden. Öﬀnen Sie das Project-Menü. (→ Öﬀnen des Project-Menüs) Wählen Sie mit den Eintrag „File Delete“ und drücken Sie zur Bestätigung Damit wird ein Screen mit der Dateiliste geöﬀnet. Wählen Sie mit die Datei, die Sie löschen möchten, und drücken Sie zur Bestätigung Wählen Sie mit den Eintrag „Delete“...
Seite 72 Einsatz als Audio-Interface Signale, die am R4 anliegen, können auf einen Computer, ein Smartphone oder ein Tablet übertragen werden. Umgekehrt können Signale von diesen Geräten über den R4 ausgegeben werden. Für den Betrieb mit Smartphones, Tablets und Mac-Computern sind keine Treiber erforderlich. Für den Einsatz unter Windows wird ein Treiber benötigt.
Seite 73 Anschluss von Computern, Smartphones und Tablets Halten Sie gedrückt, während der Home-Screen dargestellt wird. Damit öﬀnen Sie das Option-Menü. Halten Sie gedrückt und drücken Sie dann Nun wird das Settings-Menü geöﬀnet. Wählen Sie mit den Eintrag „USB“ und drücken Sie zur Bestätigung Wählen Sie mit den Eintrag „Audio Interface“...
Seite 74 Einstellung Erklärung PC/Mac Für den Anschluss an einen Computer Mobile Device Für den Anschluss an ein Smartphone oder Tablet. Versorgen Sie den R4 über Batterien mit Strom. ANMERKUNG Abhängig von der Funktionalität des Computers, USB-Bus-Power auszugeben, ist der Betrieb mit Bus-Power eventuell nicht möglich.
Seite 75 Anpassen der Mix-Einstellungen für die Audioeingänge Das Routing für das USB-Audiosignal kann angepasst werden. Drücken Sie im Audio-Interface-Screen. Durch Drücken von schalten Sie diese Funktion zwischen Oﬀ und On um. Einstellung Screen Erklärung Oﬀ Das an INPUT A anliegende Signal wird an Kanal 1 und das Signal an INPUT B an Kanal 2 des angeschlossenen Geräts jeweils als separate Monodatei ausgegeben.
Seite 76 • Minimieren Sie die Kopfhörerlautstärke des R4, bevor Sie einen Kopfhörer oder andere Geräte am R4 anschließen. • Für den Einsatz des 32-Bit-Float-Formats unter Windows wird ein Treiber benötigt. Der Treiber steht auf der ZOOM-Webseite (zoomcorp.com) zum Download zur Verfügung.
Seite 77 Trennen der Verbindung zu einem Computer, Smartphone oder Tablet Wählen Sie im Audio-Interface-Screen. Wählen Sie mit den Eintrag „Exit“ und drücken Sie zur Bestätigung Damit trennen Sie die Verbindung zwischen dem R4 und dem Computer, Smartphone oder Tablet. Ziehen Sie das USB-Kabel vom R4 und dem Computer, Smartphone oder Tablet ab.
Seite 78 Übertragung von Dateien auf Computer und andere Geräte Wenn der R4 an einem Computer, Smartphone oder Tablet angeschlossen ist, können Sie die Dateien auf der microSD-Karte überprüfen und verschieben. Anschluss von Computern, Smartphones und Tablets Halten Sie gedrückt, während der Home-Screen dargestellt wird. Damit öﬀnen Sie das Option-Menü.
Seite 79 Wählen Sie mit das angeschlossene Gerät und drücken Sie zur Bestätigung Einstellung Erklärung PC/Mac Für den Anschluss an einen Computer Mobile Device Für den Anschluss an ein Smartphone oder Tablet. Versorgen Sie den R4 über Batterien mit Strom. Der File-Transfer-Screen wird eingeblendet. Verbinden Sie den R4 über ein USB-Kabel (Typ-C) mit einem Computer, Smartphone oder Tablet.
Seite 80 ❶ Smartphone/Tablet (Android/iPhone/iPad) ❷ iPhone/iPad (Lightning-Anschluss) ❸ Computer (Windows/Mac) ANMERKUNG • Verwenden Sie ein USB-Kabel, das eine Datenübertragung unterstützt. • Sie benötigen einen Lightning auf USB 3 Kamera-Adapter, um die Verbindung mit einem iOS/iPadOS- Gerät mit Lightning-Anschluss herzustellen. Nun können Sie auf dem Computer, Smartphone oder Tablet mit den auf der microSD-Karte gespeicherten Dateien arbeiten.
Seite 81 Trennen der Verbindung zu einem Computer, Smartphone oder Tablet Trennen Sie die Verbindung im Computer, Smartphone oder Tablet. • Windows: Wählen Sie unter „Hardware sicher entfernen“ den Eintrag R4. • macOS: Ziehen Sie das R4-Symbol in den Mülleimer. • Smartphone/Tablet: Lesen Sie dazu die Anleitung für dieses Gerät.
Seite 82 Verwalten von microSD-Karten Überprüfen der microSD-Karten-Informationen Sie können den freien Speicher auf microSD-Karten überprüfen. Halten Sie gedrückt, während der Home-Screen dargestellt wird. Damit öﬀnen Sie das Option-Menü. Halten Sie gedrückt und drücken Sie dann Nun wird das Settings-Menü geöﬀnet. Wählen Sie mit den Eintrag „SD card“...
Seite 84 Formatieren von microSD-Karten Um die Leitung einer microSD-Karte zu maximieren, formatieren Sie diese im R4. ANMERKUNG • Wenn sich der Schreibvorgang auf der microSD-Karte verlangsamt und Fehler auftreten, kann die Performance u. a. dadurch verbessert werden, dass Sie die Inhalte auf einem Computer sichern und die Karte anschließend formatieren.
Seite 85 Wählen Sie mit den Eintrag „Execute“ und drücken Sie zur Bestätigung Nun wird die microSD-Karte formatiert. ANMERKUNG • Sie können den Screen zur Formatierung der microSD-Karte auch durch Drücken von während des Einschaltens öﬀnen. • Zur Maximierung der Leistung sollten Sie neue oder in anderen Geräten verwendete microSD-Karten grundsätzlich formatieren.
Seite 86 Testen von microSD-Karten Sie können die Schreibgeschwindigkeit einer microSD-Karte testen, um sicherzustellen, dass beim Speichern der mit dem R4 aufgenommenen Daten keine Probleme auftreten. Ein Quick-Test kann schnell durchgeführt werden, während für den vollständigen Test die gesamte microSD-Karte überprüft wird. Halten Sie gedrückt, während der Home-Screen dargestellt wird.
Seite 87 Wählen Sie mit den Eintrag „Execute“ und drücken Sie zur Bestätigung Der Performance-Test für die Karte beginnt. Zum Abschluss wird das Testergebnis eingeblendet. HINWEIS • Während des Tests kann dieser mit abgebrochen werden. • Während eines vollständigen Tests können Sie diesen mit pausieren und mit neu starten.
Seite 88 Anpassen verschiedener Einstellungen Einstellen des Datums und der Zeit Im Folgenden ist beschrieben, wie Sie das Datum und die Uhrzeit einstellen, die den Aufnahmedateien hinzugefügt werden. Halten Sie gedrückt, während der Home-Screen dargestellt wird. Damit öﬀnen Sie das Option-Menü. Halten Sie gedrückt und drücken Sie dann Nun wird das Settings-Menü...
Seite 89 Wiederholen Sie die Schritte 4 – 5, um das Datum und die Uhrzeit einzugeben. Nachdem Sie alle Einstellungen vorgenommen haben, wählen Sie mit den Eintrag und drücken Sie zur Bestätigung ANMERKUNG Wenn das Gerät länger nicht mit Strom versorgt wird, werden die gespeicherten Datums- und Zeiteinstellungen zurückgesetzt.
Seite 90 Batterietyp einstellen Stellen Sie den im R4 benutzten Batterietyp korrekt ein, damit die verbleibende Batteriekapazität exakt dargestellt werden kann. Halten Sie gedrückt, während der Home-Screen dargestellt wird. Damit öﬀnen Sie das Option-Menü. Halten Sie gedrückt und drücken Sie dann Nun wird das Settings-Menü geöﬀnet. Wählen Sie mit einen der Einträge und drücken Sie zur Bestätigung Fahren Sie mit den folgenden Auswahlmöglichkeiten fort:...
Seite 91 HINWEIS Wenn Sie das Gerät nach dem Kauf zum ersten Mal einschalten, wird die Einstellung für den Batterietyp automatisch geöﬀnet, nachdem Sie das Datum und die Zeit eingestellt haben.
Seite 92 Einstellen der Display-Energiesparfunktion Um den Stromverbrauch im Batteriebetrieb zu minimieren, kann die Hintergrundbeleuchtung des Displays gedimmt werden, wenn für eine gewisse Dauer keine Bedienung erfolgt. Diese Funktion ist ab Werk aktiviert. Halten Sie gedrückt, während der Home-Screen dargestellt wird. Damit öﬀnen Sie das Option-Menü. Halten Sie gedrückt und drücken Sie dann Nun wird das Settings-Menü...
Seite 93 Einstellen der Display-Helligkeit Die Display-Helligkeit kann angepasst werden. Halten Sie gedrückt, während der Home-Screen dargestellt wird. Damit öﬀnen Sie das Option-Menü. Halten Sie gedrückt und drücken Sie dann Nun wird das Settings-Menü geöﬀnet. Wählen Sie mit einen der Einträge und drücken Sie zur Bestätigung Fahren Sie mit den folgenden Auswahlmöglichkeiten fort: System >...
Seite 94 Einstellen der Funktion zur automatischen Abschaltung des Geräts Der R4 kann so eingestellt werden, dass er sich nach einer bestimmten Dauer ohne Nutzung automatisch abschaltet. Diese Funktion ist ab Werk aktiviert. Wenn das Gerät dauerhaft eingeschaltet bleiben soll, schalten Sie die automatische Stromsparfunktion aus. Halten Sie gedrückt, während der Home-Screen dargestellt wird.
Seite 95 ANMERKUNG Unter den folgenden Bedingungen wird das Gerät unabhängig von dieser Einstellung nicht automatisch ausgeschaltet: • Während der Aufnahme und Wiedergabe • Im Betrieb des R4 als Audio-Interface • Wenn die Funktion zur Datenübertragung des R4 genutzt wird • Während der Ausführung eines Kartentests...
Seite 96 Wiederherstellen der Werkseinstellungen Die Einstellungen des R4 können auf ihre Werksvorgaben zurückgesetzt werden. Halten Sie gedrückt, während der Home-Screen dargestellt wird. Damit öﬀnen Sie das Option-Menü. Halten Sie gedrückt und drücken Sie dann Nun wird das Settings-Menü geöﬀnet. Wählen Sie mit einen der Einträge und drücken Sie zur Bestätigung Fahren Sie mit den folgenden Auswahlmöglichkeiten fort: System >...
Seite 97 Verwaltung der Firmware Überprüfen der Firmware-Versionen Sie können die im R4 verwendeten Firmware-Versionen überprüfen. Halten Sie gedrückt, während der Home-Screen dargestellt wird. Damit öﬀnen Sie das Option-Menü. Halten Sie gedrückt und drücken Sie dann Nun wird das Settings-Menü geöﬀnet. Wählen Sie mit einen der Einträge und drücken Sie zur Bestätigung Fahren Sie mit den folgenden Auswahlmöglichkeiten fort: System >...
Seite 98 Aktualisieren der Firmware Die Firmware des R4 kann auf die neueste Version aktualisiert werden. Dateien mit der neuesten Firmware-Version können von der ZOOM-Webseite heruntergeladen werden (zoomcorp.com) zum Download zur Verfügung. Folgen Sie den Anleitungen im „R4 Firmware Update Guide“ auf der R4-Download-Seite.
Seite 99 Überprüfen der neuesten Informationen zum Im Display des R4 kann ein 2D-Code dargestellt werden, der Zugriﬀ auf Hilfethemen bietet. Halten Sie gedrückt, während der Home-Screen dargestellt wird. Damit öﬀnen Sie das Option-Menü. Halten Sie gedrückt und drücken Sie dann Nun wird das Settings-Menü geöﬀnet. Wählen Sie mit einen der Einträge und drücken Sie zur Bestätigung Fahren Sie mit den folgenden Auswahlmöglichkeiten fort:...
Seite 100 Anhang Fehlerbehebung Wenn Sie denken, dass sich der R4 ungewöhnlich verhält, überprüfen Sie zunächst die folgenden Punkte. Probleme bei der Aufnahme/Wiedergabe Kein oder nur sehr leiser Sound • Prüfen Sie die Ausrichtung des Mikrofons oder die Lautstärkeeinstellungen der angeschlossenen Geräte. (→ Linke, rechte und •...
Seite 101 • Im Betrieb als Audio-Interface im 32-Bit-Float-Format müssen Sie sicherstellen, dass der Computer, das Smartphone oder das Tablet bzw. die App das 32-Bit-Float-Format unterstützt. • Auch wenn die Option „ZOOM R4“ in den „Sound“-Einstellungen des Computers nicht angeboten wird, kann der R4 als 32-Bit-Float-Audio-Interface verwendet werden, wenn es in einer Anwendung, die das 32-Bit-Float-Format unterstützt, als „Ton“- oder „Eingabe/Ausgabe“-Gerät ausgewählt wird.
Seite 102 Datum und Uhrzeit werden häuﬁg zurückgesetzt • Wenn das Gerät für eine gewisse Zeit nicht über ein Netzteil oder Batterien mit Strom versorgt wurde, werden die Einstellungen für das Datum und die Uhrzeit zurückgesetzt. Wenn der Screen zur Einstellung des Datums und der Uhrzeit (Date/Time) beim Einschalten angezeigt wird, geben Sie diese (→ Einstellen des Datums und der Informationen neu ein.
Seite 103 Blockschaltbild...
Seite 105 Speziﬁkationen Ein- und Eingänge Internes Mikrofon (mono) Ausgangskanäle XLR/TS-Eingänge (mono) Ausgang Kopfhörer Eingänge XLR/TS-Eingänge Anschlüsse Zwei XLR/TS-Combo-Buchsen (symmetrisch, XLR: Pin 2 Plus) Eingangsverstärkung Keine Anpassung notwendig (Schaltung mit zwei A/D-Wandlern) Eingangsimpedanz XLR: 2,3 kΩ TS: 1 MΩ Maximaler Eingangspegel XLR: +4 dBu TS: +10 dBu Phantomspannung +48 V Phantomspeisung (für die INPUTS A und B...
Seite 106 Einsatz als Massenspeicher USB 2.0 High Speed Spannungsversorgung Batterien: 4 x Typ AA (Alkaline- oder Lithium- Batterien oder auﬂadbare NiMH-Akkus) Netzteil: ZOOM AD-17 (5 V / 1,0 A) • Eine Stromversorgung über USB wird unterstützt. Geschätzte Betriebsdauer mit Aufnahme einer Spur, Alkaline-Batterien: ca. 7 Stunden...
Seite 107 ZOOM CORPORATION 4-4-3 Kanda-surugadai, Chiyoda-ku, Tokyo 101-0062 Japan zoomcorp.com Z2I-4992-01...
