Messungen im 10 A-Bereich dürfen für max. 10 Sekunden und im Intervall von 1 Minute durchge-
führt werden, so dass sich die Sicherungen abkühlen können.

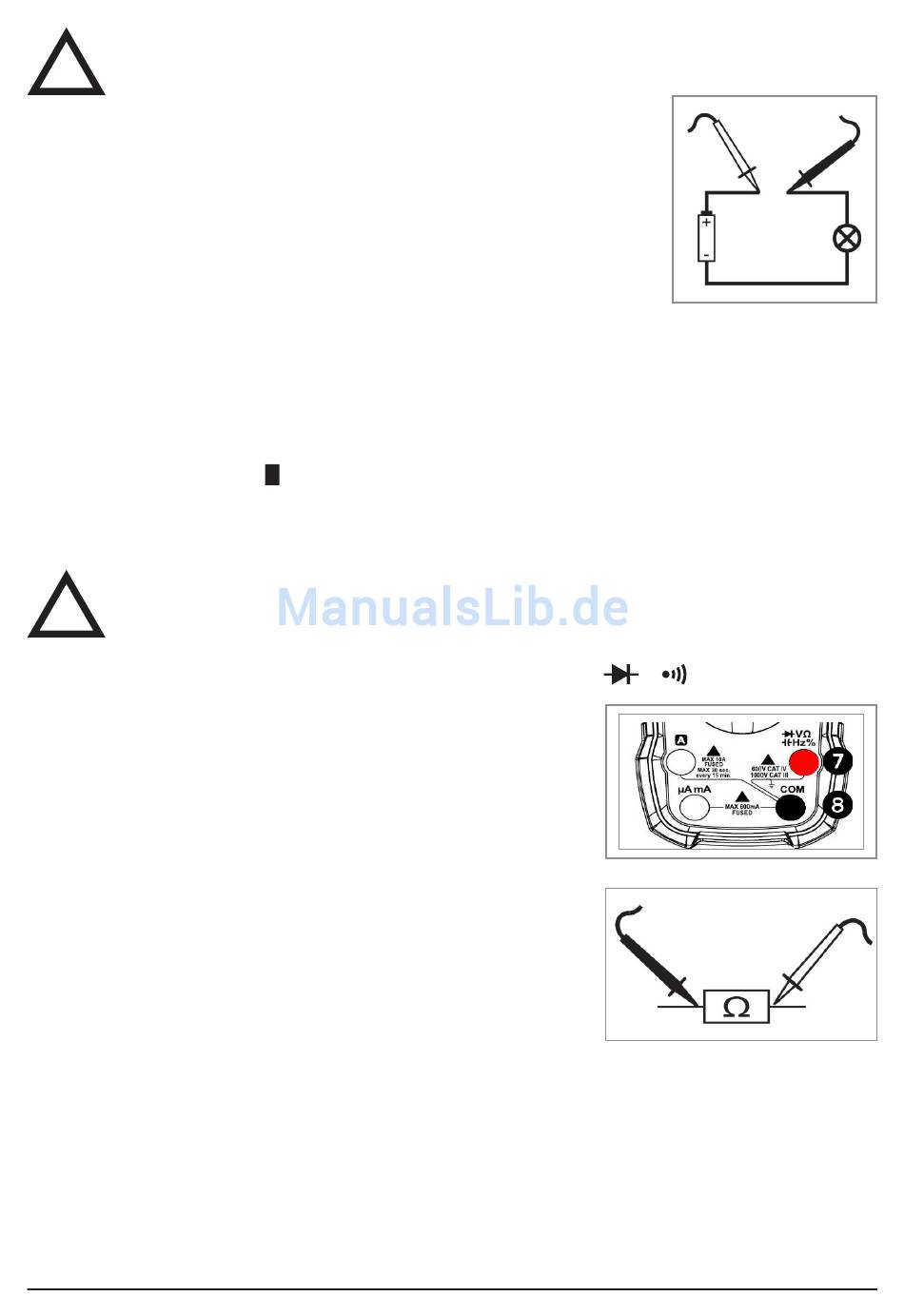

• Verbinden Sie die Messspitzen in Reihe zum Messkreis.
• Die gemessene Stromstärke wird im Display
Hinweis: Bei der Messung von Gleichstrom muss die rote Messspitze mit der positiven
Seite und die schwarze Messspitze mit der negativen Seite des Messkreises
verbunden werden. Erscheint ein Minus-Zeichen vor dem Zahlenwert, sind die
Messleitungen vertauscht.
Um ein genaueres Messergebnis zu erzielen, können Sie mit der Funktionstaste
RANGE
❹
den Messbereich manuell einstellen. Dabei verschiebt sich die
Kommastelle bei jedem Drücken der Taste um eine Stelle nach rechts. Die Kommastelle kann in jedem Bereich
nur um eine Nachkommastelle verschoben werden.
Hold-Funktion
• Drücken Sie die Funktionstaste HOLD ❹ um den aktuell angezeigten Messwert anzuhalten und dauerhaft anzuzeigen
(Auf dem Display ❸ erscheint
• Drücken Sie ein weiteres Mal die Funktionstaste HOLD um die Messung fortzusetzen.
Widerstandsmessung
!
Messen Sie keine unter Spannung stehenden Widerstände! Achten Sie darauf, dass alle Bau-
elemente in der Schaltung entladen sind.
• Um einen Widerstand zu messen, drehen Sie den Drehwahlschalter
• Drücken Sie die FUNC-Taste
• Beim Drücken der RANGE-Taste
manuelle Festlegung der Messbereiche umgeschaltet. Mehrfaches Drücken ver-
ändert die Messbereiche.
• Ziehen Sie die Schutzkappen von den Messleitungen ab und stecken Sie die rote
Messleitung in die Multifunktionsbuchse
die COM-Buchse
❽
.
• Bei offenem Messkreis wird im Display
• Überprüfen Sie die Messleitungen auf einwandfreien Durchgang, in dem Sie die
Messspitzen aneinander halten. Der angezeigte Wert sollte (fast) 0 Ω sein.
• Bei einer niederohmigen Messung drücken Sie die REL-Taste ❹, damit der
Eigenwiderstand der Messleitung nicht in das Messergebnis einfließt. Das Gerät
speichert beim Drücken der Taste den Wert. Die automatische Darstellung der
Messbereiche ist deaktiviert.
• Verbinden Sie die Messleitungen parallel mit dem zu messenden Widerstand
(siehe Skizze).
• Sie können das Messergebnis auf dem Display
Hinweis: OL (OverLoad) ist ein Hinweis darauf, dass der Messkreis unterbrochen oder dass der Widerstand ≥66MΩ ist.
Achten Sie darauf, dass die Messspitzen sauber sind, um eine Verfälschung der Messwerte zu vermeiden.
❸
angezeigt.
H
).
bis Ω und AUTO im Display
⓫
❹
wird von automatischer Erkennung in eine
❼
und die schwarze Messleitung in
❸
"OL" angezeigt.
❸
ablesen.
Ω
in den
❻
❸
erscheint.
-Bereich.
7
