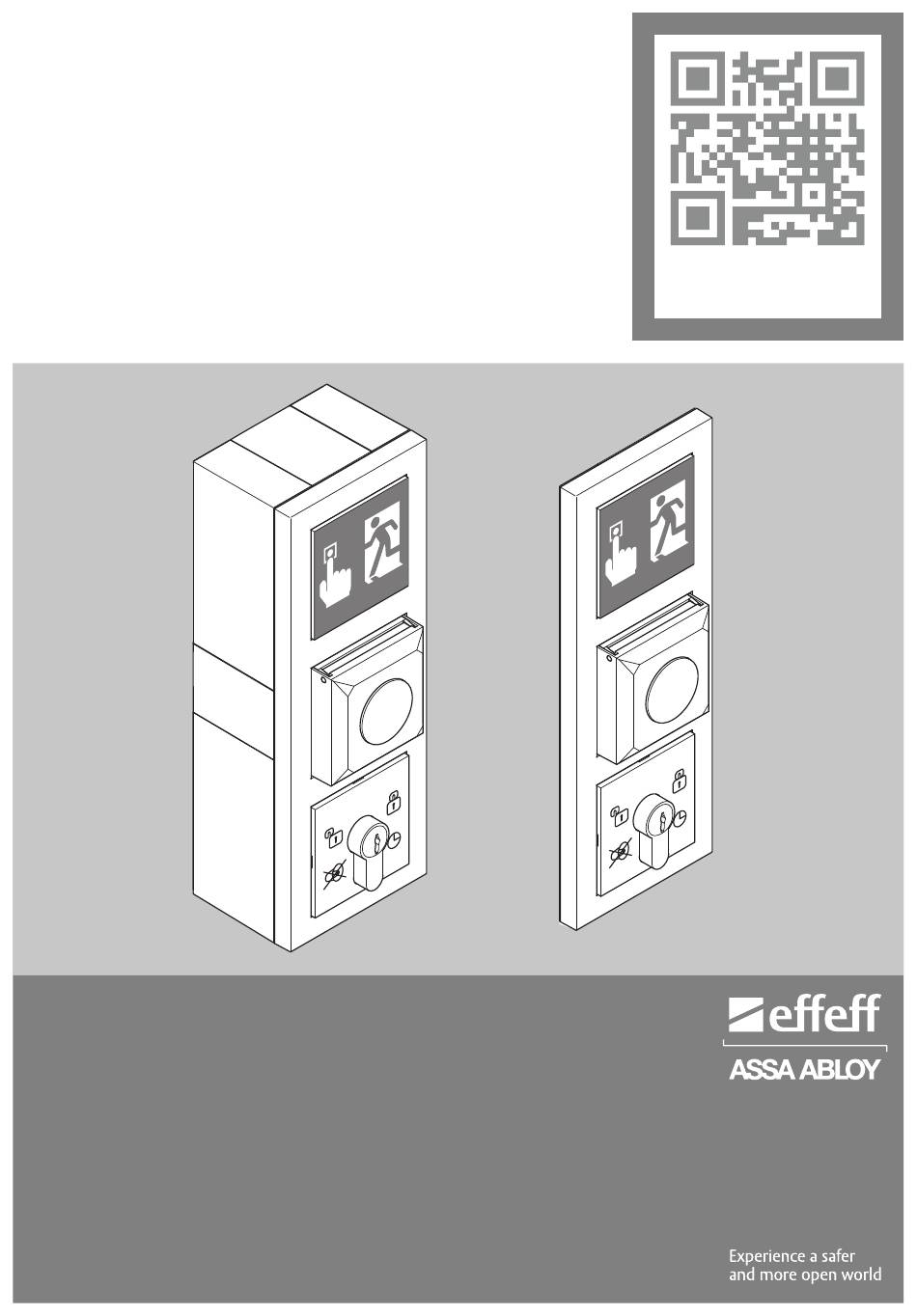

- Seite 1 Rettungswegtechnik www.assaabloy.com/de DE Seite EN Page FR Page IT Pagina 60 NL Pagina 80 Fluchttürsteuerterminal Typ 1384G/1385G Installations- und Montageanleitung D0133600...
- Seite 2 Dokumentennummer, -datum D0133600 11.2022 Copyright © 2022, ASSA ABLOY Sicherheitstechnik GmbH Diese Dokumentation einschließlich aller ihrer Teile ist urheberrechtlich geschützt. Jede Verwertung bzw. Veränderung außerhalb der engen Grenzen des Urheberrechtsgesetzes ist ohne Zustimmung von ASSA ABLOY Sicherheitstechnik GmbH unzulässig und strafbar.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Produktinformation........6 Fluchttürsteuerterminal 1384G / 1385G ........6 Fluchttürsteuerterminal 1384G . - Seite 4 Bedienung..........37 Symbolerklärung .
- Seite 5 Schritt 4: LEDs entsprechend dem LED-Muster (=Adresse) einstellen ..56 Schritt 5: LED-Muster (= Adresse) speichern ....... . 56 Schritt 6: Konfigurationsmodus ausschalten .
-
Seite 6: Produktinformation

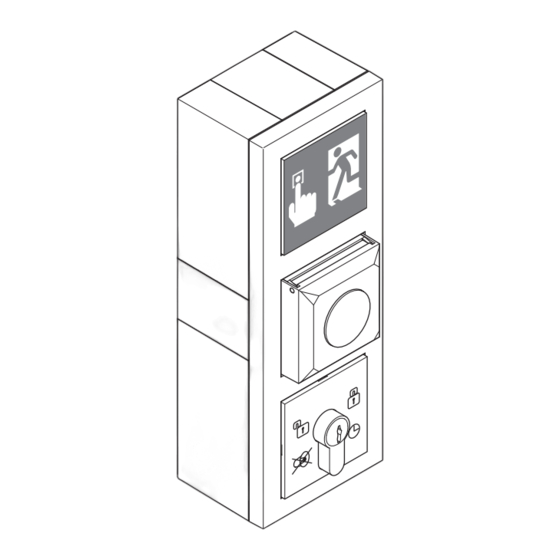

Produktinformation Fluchttürsteuerterminal 1384G / 1385G Über das Fluchttürsteuerterminal wird eine verriegelte Fluchttür über die Nottaste oder eine externe Freischaltung, zum Beispiel durch eine Brandmelde- anlage freigegeben. Die Dauerentriegelung oder eine Kurzzeitfreigabe kann über den Schlüsseltaster oder einen externen Schalter, zum Beispiel eine Schaltuhr, aktiviert werden. Der Verriegelungszustand der Fluchttür wird über die Leuchtdioden am Not-Auf- Modul angezeigt. - Seite 7 Abb. 1: Fluchttürsteuer– terminal Beleuchtetes Notschild oder Blindabdeckung Not-Auf-Taster mit LED-Statusanzeige Im Notfall wird der Not-Auf-Taster durch einen Flüchtenden gedrückt, um eine Freigabe der verriegelten Fluchttür anzufordern. Dabei wird ein Alarm ausgelöst. Schlüsseltaster zur Konfiguration und Freigabe Mit dem Schlüsseltaster wird die Fluchttür entriegelt und berechtigt bedient.
-
Seite 8: Hinweise
Hinweise Zielgruppe Die Montage und Installation des Produkts muss von einer Elektrofachkraft durchgeführt werden, mit von ASSA ABLOY zertifizierter Sachkunde zu Fluchttür- steuerungen gemäß den bauaufsichtlichen Anforderungen an elektrische Verriegelungen von Türen in Rettungswegen. Die Elektrofachkraft ist verpflichtet, die anerkannten Regeln der Technik, Prüfverordnungen der Bundesländer anzuwenden und diesen Kenntnisstand laufend zu aktualisieren. -
Seite 9: Sicherheitshinweise
Gefahr durch fehlerhafte Inbetriebnahme: Um die Produktsicherheit zu ge- währleisten, muss die Inbetriebnahme durch eine sachkundige Person durch- geführt werden. ASSA ABLOY Sicherheitstechnik GmbH bietet Schulungen zur Aneignung der erforderlichen Sachkunde an. Gefahr durch fehlerhafte oder nicht durchgeführte Wartung: Die Verantwor- tung für eine korrekte Installation und Funktionskontrolle des Produkts und... - Seite 10 Verletzungen führen. Die Montage und Installation des Produkts muss von einer Elektrofachkraft durchgeführt werden, mit von ASSA ABLOY zertifizierter Sachkunde zu Flucht- türsteuerungen gemäß den bauaufsichtlichen Anforderungen an elektrische Verriegelungen von Türen in Rettungswegen. Die Elektrofachkraft ist verpflichtet, die anerkannten Regeln der Technik, Prüfverordnungen der Bundesländer anzu-...
-
Seite 11: Bestimmungsgemäßer Gebrauch
(„Gewährleistung, Entsorgung“, Seite 66). Planungshinweise für zulässige Lösungen und die dazu benötigten Gerätekombi- nationen kann ASSA ABLOY Sicherheitstechnik GmbH für Ihre Anwendung gerne bereitstellen. Die Verwendung ist mit den bauaufsichtlichen Anforderungen abzustimmen. Sprechen Sie dazu die zuständige Baubehörde an. -
Seite 12: Lieferumfang
Lieferumfang 00.007767 00.007767 00.007767 00.007767 00.007765 Abb. 2: Lieferumfang Lieferumfang... - Seite 13 Position Beschreibung Gehäuse Einschubplatten A – Die Kabeldurchführung erfolgt nach hinten. Das Gehäuse ist an der Unterseite verschlossen. B – Kabeldurchführung erfolgt nach unten. Das Gehäuse hat an der Unterseite eine eingesetzte Kabeldurchführung. Netzteil Halterung für Netzteil Beleuchtetes Notschild Optional: ohne Funktion Not-Auf-Taster Abdeckrahmen Abdeckung zum beleuchteten Notschild...
-
Seite 14: Aufputzmontage
Aufputzmontage 00.007767 00.007767 00.007767 00.007767 00.007765 Aufputzmontage... - Seite 15 Aufputzmontage...
-
Seite 16: Aufputzmontage - Anschluss (Mit Beleuchtetem Notschild)
Aufputzmontage – Anschluss (mit beleuchtetem Notschild) 1211 10 9 5 6 7 Aufputzmontage – Anschluss (mit beleuchtetem Notschild) - Seite 17 Beleuchtetes Notschild (optional) SYSCON 4 1385GEVL4 Fluchttürmodul / Not-Auf-Taster SYSCON 5 1385GEVL5 Anschluss eines Verriegelungselements (siehe Anleitung D00470xx) TS-Bus Data Universaleingang Potentialfreier Relaiskontakt 30 V / 1 A – Spannungsversorgung oder über SYSCON4 Brücke Brandmeldesystem (BMS) · mit Brandmeldesystem: DIP-Schalter 2 OFF ·...
-
Seite 18: Aufputzmontage - Anschluss (Mit Blindabdeckung)
Aufputzmontage – Anschluss (mit Blindabdeckung) 1211 10 9 5 6 7 Aufputzmontage – Anschluss (mit Blindabdeckung) - Seite 19 Fluchttürmodul / Not-Auf-Taster SYSCON 5 1385GEVL5 Anschluss eines Verriegelungselements (siehe Anleitung D00470xx) TS-Bus Data Universaleingang Potentialfreier Relaiskontakt 30 V / 1 A – Spannungsversorgung oder über SYSCON4 Brücke Brandmeldesystem (BMS) · mit Brandmeldesystem: DIP-Schalter 2 OFF · ohne Brandmeldesystem: DIP-Schalter 2 ON mit BMS ohne BMS Bei Anschluss einer Brandmeldeanlage nach...
-
Seite 20: Unterputzmontage - Anschluss (Mit Beleuchtetem Notschild)
Unterputzmontage – Anschluss (mit beleuchtetem Notschild) 1211 10 9 5 6 7 Unterputzmontage – Anschluss (mit beleuchtetem Notschild) - Seite 21 Beleuchtetes Notschild (optional) SYSCON 4 1385EVL4 Fluchttürmodul / Not-Auf-Taster SYSCON 5 1385EVL5 Anschluss eines Verriegelungselements (siehe Anleitung D00470xx) TS-Bus Data Universaleingang Potentialfreier Relaiskontakt 30 V / 1 A – Spannungsversorgung oder über SYSCON4 Brücke Brandmeldesystem (BMS) · mit Brandmeldesystem: DIP-Schalter 2 OFF ·...
-
Seite 22: Unterputzmontage - Anschluss (Mit Blindabdeckung)
Unterputzmontage – Anschluss (mit Blindabdeckung) 1211 10 9 5 6 7 Unterputzmontage – Anschluss (mit Blindabdeckung) - Seite 23 Fluchttürmodul / Not-Auf-Taster SYSCON 5 1385EVL5 Anschluss eines Verriegelungselements (siehe Anleitung D00470xx) TS-Bus Data Universaleingang Potentialfreier Relaiskontakt 30 V / 1 A – Spannungsversorgung oder über SYSCON4 Brücke Brandmeldesystem (BMS) · mit Brandmeldesystem: DIP-Schalter 2 OFF · ohne Brandmeldesystem: DIP-Schalter 2 ON mit BMS ohne BMS Bei Anschluss einer Brandmeldeanlage nach...
-
Seite 24: Profilhalbzylinder
Verletzungen führen. Die Montage und Installation des Produkts muss von einer Elektrofachkraft durchgeführt werden, mit von ASSA ABLOY zertifizierter Sachkunde zu Flucht- türsteuerungen gemäß den bauaufsichtlichen Anforderungen an elektrische Verriegelungen von Türen in Rettungswegen. Die Elektrofachkraft ist verpflichtet, die anerkannten Regeln der Technik, Prüfverordnungen der Bundesländer anzu-... - Seite 25 180° 180° Profilhalbzylinder...
-
Seite 26: Installation Und Anschluss
Installation und Anschluss Platinenübersicht Abb. 4 : SYSCON 5 DIP-Schalter Platinenübersicht 1211 10 9 SYSCON 4 SYSCON 5 5 6 7 Fluchttürmodul Schlüsseltastermodul DIP-Schalter 1 Werkseitig ist DIP-Schalter 1 auf OFF eingestellt. Tab. 1 : Schalter Funktion DIP-Schalter 1 TS-Bus: Master/Slave Slave Master mit (1385G) -
Seite 27: Fluchttür Modul Einzeln 1384E2N
Fluchttür modul einzeln 1384E2N Abb. 5 : SYSCON 4: SYSCON 5: 4-polige Systemsteckverbinder zum 5-poliger Systemsteckverbinder zum Schaltplan Anschluss des Netzteils Typ 1003FT-24 Anschluss des Schlüsselschalters Typ 1384GE2N und / oder weiterer Systemkomponenten 1385ES1/ES3 oder weiteren Komponenten Master-Slave -Konfiguration (Tab. 1 Seite 26) SYSCON-5 Littelfuse 154001... -
Seite 28: Fluchttür Modul Einzeln 1385E2N
Fluchttür modul einzeln 1385E2N Abb. 6 : SYSCON 4: SYSCON 5: 4-polige Systemsteckverbinder zum 5-poliger Systemsteckverbinder zum Schaltplan Anschluss des Netzteils Typ 1003FT-24 Anschluss des Schlüsselschalters Typ 1385E2N und / oder weiterer Systemkomponenten 1385ES1/ES3 oder weiteren Komponenten Master-Slave -Konfiguration (Tab. 1 Seite 26) SYSCON-5 Littelfuse 154001... -
Seite 29: Schlüsseltastermodul 1385Es3
Schlüsseltastermodul 1385ES3 Abb. 7 : Einzeln Max. Schaltplan 24 V/100 mA 1385ES3 Sabotage Tamper SYSCON-5 1385EVL5 Parallel Max. Max. 24 V/100 mA 24 V/100 mA Sabotage Sabotage Tamper Tamper SYSCON-5 SYSCON-5 1385EVL5 Installation und Anschluss... -
Seite 30: E/A-Erweiterung 901-20
E/A-Erweiterung 901-20 Das Gerät 1385G kann für die Umsetzung weiterer Schaltvorgänge mit der E/A-Erweiterung 901-20 erweitert werden. Potenzialfreier 1 2 3 4 5 6 7 8 0,5AT 0,5AT Relaiskontakt Relaiskontakt Belastbarkeit: Belastbarkeit: max. 24V / 2A max. 24V / 2A grün gelb Codierschalter zur Einstellung... -
Seite 31: Stand-Alone-Betrieb
Tab. 2: DIP-Schalter Vernetzter Betrieb Stand-Alone-Betrieb Konfiguration in Kombination Adresse mit 1385G Profil einstellen (Tab. 3) (DIP 8 = ON) (DIP 8 = Off) Nur mit Nur im Masterbetrieb des TS-Bus controller Fluchttürsteuermoduls 1385G Master-Slave-Konfiguration (TS-Bus 1385G) siehe Tab. 1 Seite 26 Hinweis! Bei Konfiguration über den FT Manager das richtige Profil wählen: Erfolgt die... -
Seite 32: Profile Und Anschlussbelegung Der E/A-Erweiterung 901-20
Profile und Anschlussbelegung der E/A-Erweiterung 901-20 Tab. 4: Anschlüsse Beschreibung Anschlüsse Beschreibung Profil 0 – Brandmeldeanlage Meldung Ent- / Verriegelt Koppelung an (invers) übergeordnete Systeme Einbruchmeldeanlage/ Meldung Alarm (invers) Schleuse Verriegeln Entriegeln Entriegeln mit Verzögerung Kurzzeitentriegelung Tab. 5: Anschlüsse Beschreibung Anschlüsse Beschreibung Profil 1 –... - Seite 33 Tab. 6: Anschlüsse Beschreibung Anschlüsse Beschreibung Profil 2 – Brandmeldeanlage Elektrotüröffner / Türsteuerung (invers) Motorschloss Einbruchmeldeanlage / Feststellmagnet Schleuse Verriegeln Entriegeln Entriegeln mit Verzögerung Kurzzeitentriegelung Tab. 7 : Anschlüsse Beschreibung Anschlüsse Beschreibung Profil 3 – Brandmeldeanlage Tür ist gesperrt Schleuse (invers) Einbruchmeldeanlage / Tür ist geschlossen und...
-
Seite 34: Verdrahtungsprogrammierte Schleuse (1385G)
Verdrahtungsprogrammierte Schleuse (1385G) Hinweis! Rettungswegabsicherung nach dem Ruhestromprinzip: Falls der Strom ausfällt oder abgestellt wird sind alle Türen entriegelt und können gleichzeitig geöffnet werden. Funktion Das Beispiel beschreibt eine einfache Schleuse mit Rettungswegfunktion ohne einen zentralen Bus-Master (Stand-Alone-Betrieb). Wird eine Tür kurzzeitentriegelt oder entriegelt, wird die dazu korrespondierende Tür oder auch mehrere Türen gesperrt. -
Seite 35: Schaltplan Übersicht
Schaltplan Übersicht Abb. 9 : Schaltplan Tür sperren Zentrale Freigabe / Zentrale Entriegelung Installation und Anschluss... -
Seite 36: Schaltplan Detail (Anwendungsbeispiel)
Schaltplan Detail (Anwendungsbeispiel) Zentralentriegelung Zentralentriegelung Alle E-/A-Module an gemeinsame Masse legen 24 V DC ±10 % Abb. 10 : Schaltplan im Detail Installation und Anschluss... -
Seite 37: Bedienung
Bedienung Symbolerklärung Abb. 11 : Links-Tasten Rechts-Tasten Symbole Schlüssel nach links/rechts tasten. LED leuchtet LED blinkt Visualisierung durch LEDS. LED ist dunkel Bedienung... -
Seite 38: Kurzzeitentriegelung
Kurzzeitentriegelung Die verriegelte Tür kann für die voreingestellte Dauer Kurzzeitentriegelt werden. · Die Tür kann während der Kurzzeitentriegelungszeit geöffnet werden. · Die Tür kann für die Dauer der Türüberwachungszeit geöffnet bleiben. · Nach Überschreitung der Türüberwachungszeit beginnt der Voralarm. · Die Zeiten können eingestellt werden („Zeiten konfigurieren“, Seite 48). Tür für Kurzzeitentriegelungszeit entriegeln Tasten Sie den Schlüssel nach rechts. -
Seite 39: Voralarm
Voralarm Der Voralarm ist ein Erinnerungssignal. Das Signal ist zeitlich begrenzt. Die Zeiten können eingestellt werden („Zeiten konfigurieren“, Seite 48). Voraussetzungen für einen Voralarm · Nach einer Kurzzeitentriegelung wird die geöffnete Tür nicht wieder innerhalb der voreingestellten Kurzzeitentriegelungszeit geschlossen. · Nach Beendigung der Dauerfreigabe und der anschließenden voreingestellten Kurzzeitentriegelungszeit ist die Tür nicht geschlossen. -
Seite 40: Dauerentriegelung
Dauerentriegelung Dauerentriegelung einschalten Tasten Sie den Schlüssel nach links. Die vier grünen LEDs leuchten. Die Tür ist dauerhaft entriegelt. Verriegelung Voraussetzungen für das Verriegeln: · Die Tür ist geschlossen. · Es steht keine Alarmmeldung an. Verriegeln Die Tür kann verriegelt werden. Schließen Sie die Tür. -
Seite 41: Alarmmeldungen
Alarmmeldungen Gefahrenalarm Ein Gefahrenalarm wird ausgelöst durch: · Betätigen eines Not-Auf-Tasters. · Ansteuerung durch eine Brandmeldeanlage. Gefahrenalarm wird gemeldet Die Tür wird sofort entriegelt. Es erfolgt eine akustische Gefahren- alarmmeldung. Die grünen LEDs leuchten. Die gelben LEDs und der Not-Auf- Taster blinken. -
Seite 42: Quittieren Eines Alarms
Quittieren eines Alarms Einen Alarm quittieren und die Alarmursache anzeigen lassen Tasten Sie den Schlüssel nach links. Der Alarm ist quittiert. Die vier grünen LEDs blinken paarweise über Kreuz. Die Alarmmeldung wird anhand eines LED-Musters angezeigt („Technische Daten, Wartung“, Seite 63). -
Seite 43: Alarm Ursache
Alarm ursache Alarmursache anzeigen lassen Eine Alarmmeldung liegt an. Tasten Sie den Schlüssel nach links. Der Alarm ist quittiert. Drei grüne LEDs leuchten. Die grüne LED rechts unten blinkt. Tasten und halten Sie den Schlüssel nach links. ... -
Seite 44: Quittieren Eines Mehrfachalarms
Quittieren eines Mehrfachalarms Es können mehrere Alarmzustände gleichzeitig ausgewertet und signalisiert werden. Solange nach einer Quittierung ein weitere Alarmmeldung ansteht, blinken die grünen LEDs paarweise über Kreuz. Nachdem alle Alarmzustände zurückgesetzt sind und die jeweilige Alarmursache dafür beseitigt ist, kann die Tür verriegelt werden. -
Seite 45: Konfiguration
Konfiguration Allgemein Das Fluchttürsteuerterminal 1385G kann innerhalb eines Gebäudenetzwerks auch über die Software FT Manager konfiguriert werden (Anleitung D01254xx). Die Konfiguration des Fluchttürsteuerterminals mit einem Schlüsseltaster erfolgt über die beiden Schaltkontakte (Schlüsseltaster nach links oder Schlüsseltaster nach rechts drehen). Die LEDs visualisieren die einzelnen Konfigurationsmodi und Schaltkontakte Einstellungen. -
Seite 46: Konfigurieren
Konfigurieren Konfigurationsmodus einschalten Sabotagealarm auslösen Schrauben Sie die Abdeckhaube am Fluchttürmodul ab und entfernen Sie diese. Der Sabotagealarm wird ausgelöst. Hinweis! Sabotagealarm: Der Sabotagealarm muss erhalten bleiben, um in den Konfigura- tionsmodus zu gelangen. Konfigurationsmodus einschalten Tasten Sie den Schlüssel nach links. g g g n ... -
Seite 47: Menü Am Schlüsseltaster
Menü am Schlüsseltaster Menüebenen Es steht nur eine Menü-Ebene zur Verfügung („Menüstruktur“, Seite 49). Von diesem Ausgangspunkt ausgehend lassen sich alle Menüpunkte durch ein kurzes Links-Tasten anwählen. Weitere Untermenüs gibt es nicht. Menüpunkte weiterschalten Tasten Sie mit dem Schlüssel nach links. ... -
Seite 48: Zeiten Konfigurieren
Zeiten konfigurieren Bei folgenden Menüs können die einzelnen Zeiten eingestellt werden: · Entriegelungszeit · Kurzzeitfreigabezeit · Voralarmzeit · Alarmzeit · Dauer des Orientierungssignal · Aktivierungsverzögerung Vorgehensweise Drehen Sie den Schlüssel nach rechts und halten Sie ihn. Halten Sie den Schlüssel entsprechend der gewünschten Zeitdauer. ... -
Seite 49: Menüstruktur
Menüstruktur 1 - Profil 2 - Kurzzeitentriegelungszeit 3 - Türüberwachungszeit 4 - Voralarmzeit 5 - Alarmzeit 6 - Dauer Orientierungssignal 7 - Aktivierungsverzögerung 8 - Alarmtöne 9 - TSB-Adresse anfordern ... - Seite 50 Tab. 11: Menüpunkte Beschrei- Konfiguration Menüpunkte bung Konfigurations- „Konfigurieren“, Seite 46 modus starten Konfigurations- Die gelben modus LEDs eingeschaltet. leuchten. Tasten 1 – Profil Es sind unter- Dezimale schiedliche Anzeige Profile (0 bis 0 = keine LED 11) mit darauf 1 = LED1 usw.
- Seite 51 Tab. 11: Menüpunkte Beschrei- Konfiguration Menüpunkte bung 4 – Voralarmzeit Dauer des Vor- Halten alarms bis das Zeit stufenlos Gerät Alarm einstellbar. auslöst. 1 Umlauf = 1 Sekunde (max. 3600 Sek.) 5 – Alarmzeit Nach Ablauf Halten der Alarm- Zeit stufenlos zeit wird der einstellbar.
- Seite 52 Tab. 11: Menüpunkte Beschrei- Konfiguration Menüpunkte bung 8 – Alarmtöne Ohne Funktion: Reserviert für spätere Erweiterung 9 – TSB-Adres- Beim ersten Wenn Gerät on- ge rt ge rt se anfordern Mal wird die line (1385G): Adresse des Schlüssel 5 Tür-Steuer-Bus- Sek.
- Seite 53 Tab. 11: Menüpunkte Beschrei- Konfiguration Menüpunkte bung 11 – TSB-Adres- Binäre Anzeige der Tür-Steuer-Bus-Adresse ge rt se anzeigen Lesen Sie dazu den Abschnitt „TSB-Adresse anzeigen, Darstellung“. 32 16 12 – Auf Das Gerät wird Schlüssel 5 Werksein- auf Werks- Sekunden stellungen einstellugen halten.
-
Seite 54: Konfigurieren Der Tsb-Adresse
Konfigurieren der TSB-Adresse Anzeigen von TSB-Adresse – Binär-Code Die TSB-Adresse wird bei Anforderung als LED-Muster binär-codiert angezeigt: Einzelnen LEDs sind Binärzahlen zugeordnet. Zur Ermittlung der TSB- Adresse müssen die den leuchtenden LEDs zugeordneten Werte addiert werden. Leuchtet keine LED, so ist die Adresse 0. Beispiel ... -
Seite 55: Schritt 2: Konfigurationsmodus Einschalten
Schritt 1: LED-Muster der gewünschten TSB-Adresse ermitteln Jede Adresse von 0 bis 255 kann über die sieben LEDs angezeigt werden („Anzei- gen von TSB-Adresse – Binär-Code“, Seite 54). Markieren Sie sich bei Bedarf zur Hilfestellung das gewünschte LED-Muster in der Abbildung. Schritt 2: Konfigurationsmodus einschalten Schalten Sie in den Konfigurations- modus („Konfigurieren“, Seite 46). -
Seite 56: Schritt 4: Leds Entsprechend Dem Led-Muster (=Adresse) Einstellen
Schritt 4: LEDs entsprechend dem LED-Muster (=Adresse) einstellen Sie stellen jeden einzelnen Adresswert dann ein, wenn sich der Zustand der entsprechenden LED gerade geändert hat. Nach jeder Wahl beginnt der Durchlauf wieder bei LED 1. Sie haben mehrere Versuche, um die LEDs aus- oder abzuwählen. Wenn Sie nichts aus- oder abwäh- len, läuft der Vorgang bis zur LED 64 durch und es ertönt ein Signalton. -
Seite 57: Profileinstellungen
Profileinstellungen Bei den zur Verfügung stehenden Profilen handelt es sich um optimierte Voreinstellungen, auf die Sie zugreifen können. Die Parameter sind werkseitig eingestellt. In der folgenden Tabelle sind diese Werkseinstellungen und der mögliche Einstellbereich dargestellt. Alle Werte in Sekunden. Tab. 12: Parameter Werks- Einstellbar... - Seite 58 Tab. 13: Profil Beschreibung Profile Eingang Ausgang Externe Kurzzeitentriegelung Kombination mit einem Motor- oder Spulenschloss oder Elekt- rotüröffner zur Türentriegelung entgegen der Fluchtrichtung Externe Kurzzeitentriegelung Zum Anschluss einer externen Verriegeltüberwachung Externe Kurzzeitentriegelung Zur Ansteuerung eines Türantriebs Externe Kurzzeitentriegelung Zum Anschluss einer Blitzleuchte oder Alarmsirene (ohne Zeitbe- grenzung) (invers) Brandmeldeanlage (invers).
-
Seite 59: Master/Slave
Master/Slave Im Konfigurationsmenü Master/Slave des Fluchttürterminals 1385G zeigen die LEDs, welche Slaves online, offline oder im Adresskonflikt sind. Geräte am Bus anzeigen Mit den LEDs 1 bis 8 wird dargestellt, auf ge rt welcher Adresse (LED1 = 1, LED2 = 2,...) der Master ein Gerät am Bus gefunden hat. -
Seite 60: Kurzschluss
Kurzschluss Kurzschluss wird angezeigt Blinken alle acht LEDs (1-8), dann ge rt besteht ein Kurzschluss auf dem Bus. Die Anlage ist nicht betriebsbereit. Beseitigen Sie den Kurzschluss. Konfiguration... -
Seite 61: Abschließen Einer Konfiguration
Abschließen einer Konfiguration Konfigurationsmodus beenden Tasten Sie mit dem Schlüssel im Konfigurationsmenü nach links, bis die vier gelben LEDs blinken. Tasten Sie mit dem Schlüssel nach rechts. Ein langer Signalton folgt. Die 4 grünen LEDs blinken paarweise über Kreuz. ... -
Seite 62: Konfigurationsbeispiel
Konfigurationsbeispiel Beispielhaft sehen Sie nachfolgend die Vorgehensweise, wie Sie die Voralarmzeit am Gerät mit Hilfe des Schlüsseltasters auf 20 Sekunden einstellen und abspeichern. Konfigurationsmodus starten Öffnen Sie die Abdeckhaube am Fluchttürmodul und lassen Sie sie geöffnet. Tasten Sie den Schlüssel nach links. Tasten Sie den Schlüssel nach links und halten Sie ihn 5 Sekunden lang. -
Seite 63: Technische Daten, Wartung
Technische Daten, Wartung Anschlussleitungen Anschlussleitung Bezeichnung Wert Steuerleitungen Länge max. 300 m Länge der Leitungen zum max. 100 m Verriegelungselement TS-Bus-Leitungen Länge max. 1000 m (1385G) Leitungswiderstand zu den max. 65 Ω Teilnehmern Besonderheiten Gesonderte Leitung verwenden JY (St) Y Leitungsquerschnitt ·... -
Seite 64: Elektrische Daten - Primär
Elektrische Daten – primär Bezeichnung Wert Betriebsnennspannung 230 V AC +10% / –15% 50 Hz Nennstromaufnahme (typisch) 150 mA Sicherung Elektronische Sicherung mit automati- scher Rückstellung Elektrische Daten – sekundär Fluchttürmodul Bezeichnung Wert Stromversorgung 24 V DC +15% geregelte Gleichspannung (SELV) Maximale Stromaufnahme ca. -
Seite 65: Schlüsseltastermodul
62,5 mm Tiefe Profil halbzylinder Bezeichnung Maß (Mitte Befestigungsschraube – Vorderkante Zylinder) DIN-Profil-Halbzylinder 30,5 mm Schließnase 180° Zertifizierung ASSA ABLOY Sicherheitstechnik GmbH Werk Albstadt Sicherheitstechnik GmbH EltVTR Bildstockstraße 20 72458 Albstadt DEUTSCHLAND Die EU-Konformitätserklärung finden Sie im Downloadbereich von www.assaabloy.com/de In den Prüfzeugnissen sind zulässige Gerätekombinationen aufgelistet. -
Seite 66: Gewährleistung, Entsorgung
Gewährleistung, Entsorgung Aktuelle Informationen Aktuelle Informationen finden Sie unter: www.assaabloy.com/de Gewährleistung Es gelten die gesetzlichen Gewährleistungsfristen und die Verkaufs- und Lieferbe- dingungen der ASSA ABLOY Sicherheitstechnik GmbH. Entsorgung Für Produkte, die mit dem Symbol (durchgestrichene Mülltonne) gekenn- zeichnet sind gilt: Die geltenden Vorschriften zum Umweltschutz müssen eingehalten werden. -
Seite 67: Produkt
Produkt WEEE-Reg.-Nr. DE 69404980 Das Produkt ist nach dem Gebrauch als Elektronikschrott ordnungsgemäß zu entsorgen und zur stofflichen Wiederverwendung einer örtlichen Sammelstelle kostenlos zuzuführen. Es bestehen grundsätzlich folgende weitere Möglichkeiten zur kostenlosen Ent- sorgung beim Vertreiber: · Rückgabe eines funktionsähnlichen Altgeräts am Ort der Abgabe des Neugeräts. ·... - Seite 68 Die ASSA ABLOY Gruppe ist der Weltmarktführer in Zugangslösungen. Jeden Tag helfen wir Menschen sich sicherer und geborgener zu fühlen und eine offenere Welt zu erleben. ASSA ABLOY Sicherheitstechnik GmbH Bildstockstraße 20 72458 Albstadt DEUTSCHLAND Tel. + 49 7431 123-0 albstadt @ assaabloy.com...
