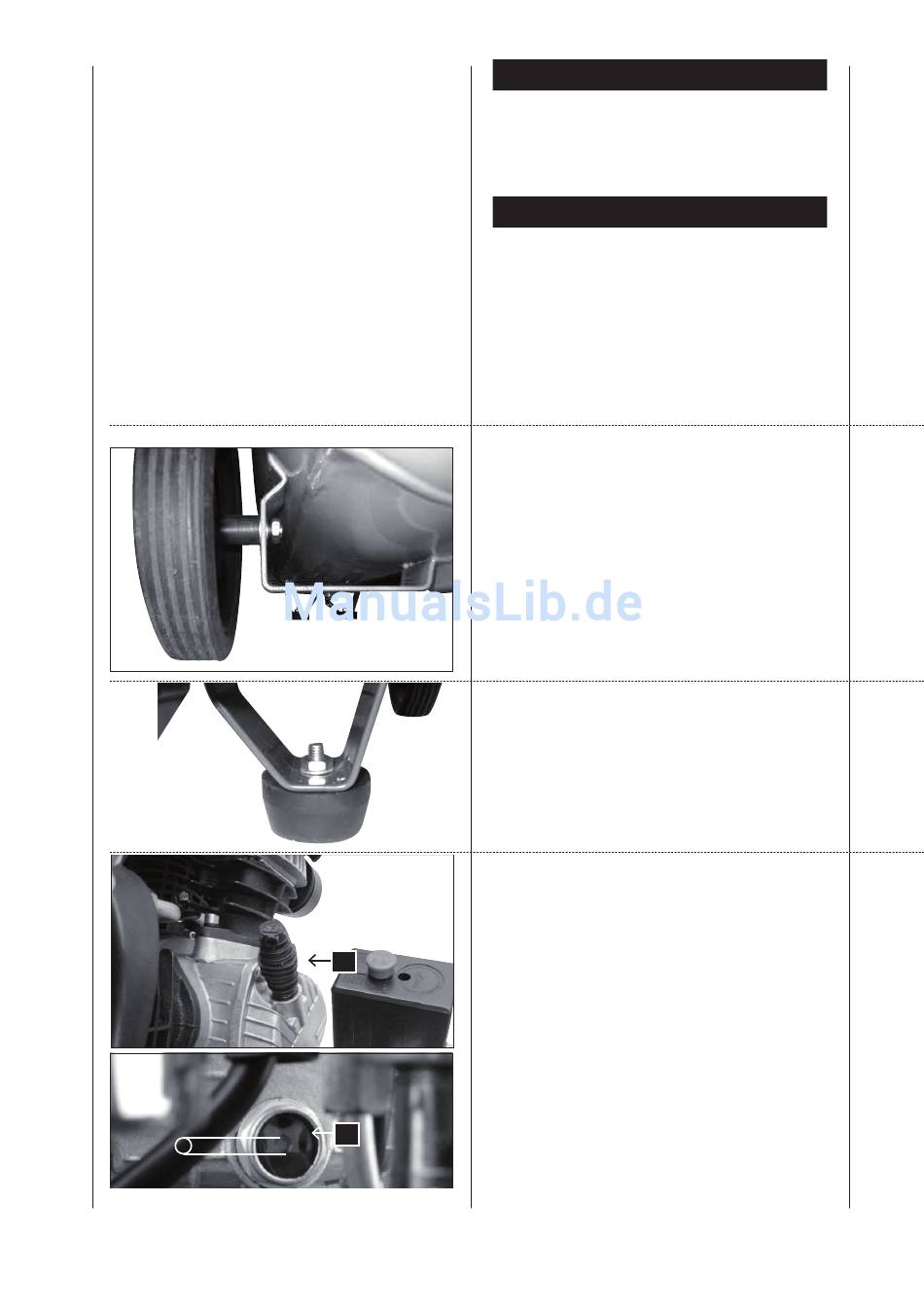

Fig. 3
Fig. 5
Fig. 5.1
max.
min.
100 international
På grund av modern serieproduktion är det osannolikt att
det är något fel på kompressorn eller att någon del fattas.
Men om du ändå upptäcker något fel ska du inte sätta på
maskinen innan delar byts eller felet avhjälpts. Att inte
följa denna anvisning kan leda till allvarliga skador.
Handtag
Kompressorhandtaget monteras så här:
Hjul, fig. 3
1 För att montera hjulen (12), för först en hjulbult med
en bricka genom hjulet. Sätt sedan på en bricka och
en sexkantmutter.
2 Skjut hjulet genom klämman under tanken.
3 Fäst det sedan med en skiva, ett säkerhetsglas och en
mutter och dra åt dem tillsammans.
4 Upprepa processen för det andra hjulet.
Gummifötter, Fig. 4
Fäst gummifötterna på fästet under tankens framdel med
hjälp av de medföljande skruvarna, brickorna och mutt-
rarna.
Olja, Fig. 5, 5.1
Varning: Innan maskinen används för första gången är det
mycket viktigt att oljenivån kontrolleras!
Om maskinen används utan olja kan detta leda till bestå-
ende skador på maskinen som inte kan repareras och ga-
rantin blir ogiltig.
14
1 Avlägsna påfyllningspluggen för olja som finns ovanpå
kompressorhusets vevhus.
2 Fyll på olja i vevhuset tills oljenivån är i mitten på den
runda markeringen i synglaset (16).
3 Stäng öppningen med den bifogade förslutningsprop-
pen (14).
16
uppackning
Montering
