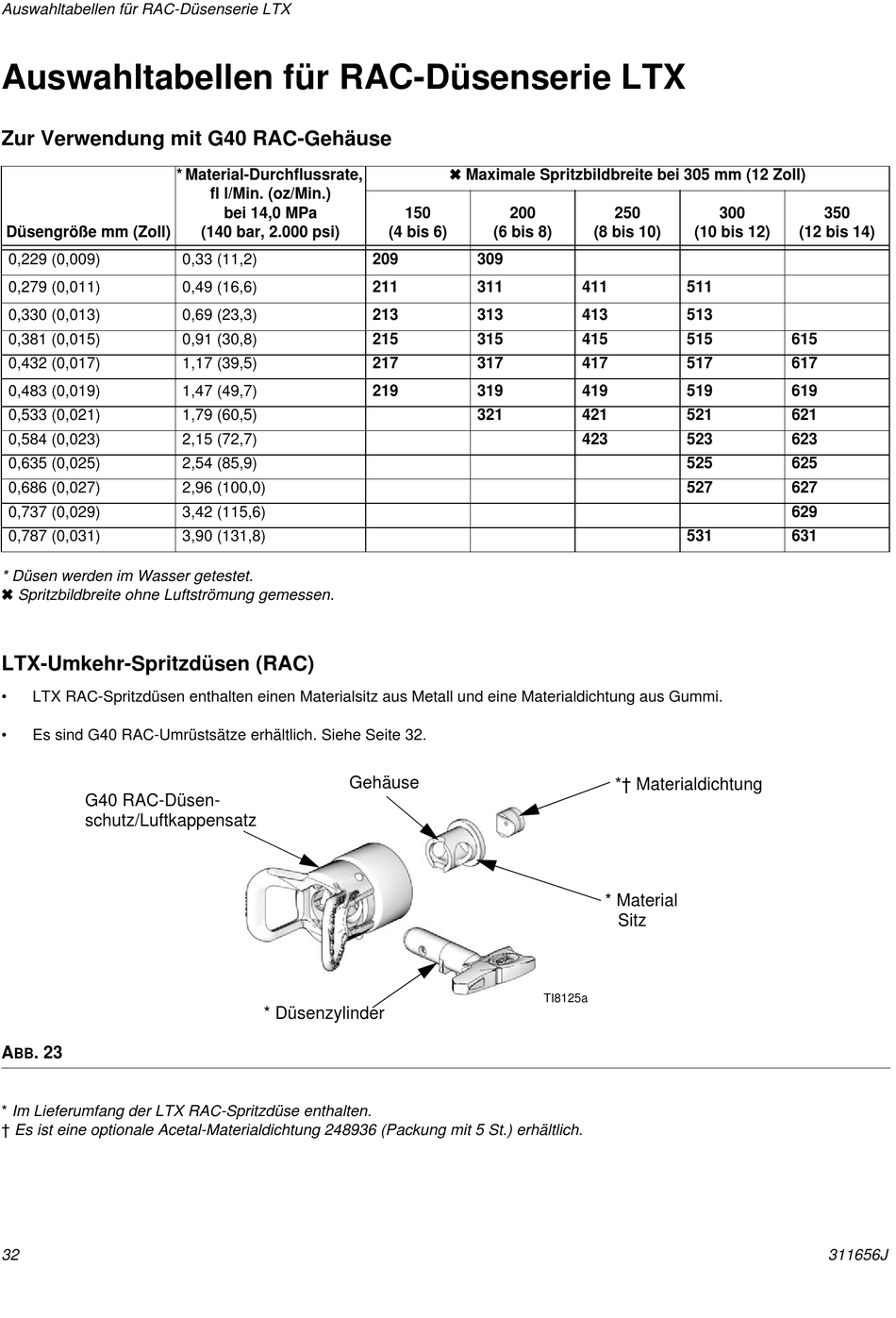

Auswahltabellen für RAC-Düsenserie LTX
Auswahltabellen für RAC-Düsenserie LTX
Zur Verwendung mit G40 RAC-Gehäuse
Düsengröße mm (Zoll)
0,229 (0,009)
0,279 (0,011)
0,330 (0,013)
0,381 (0,015)
0,432 (0,017)
0,483 (0,019)
0,533 (0,021)
0,584 (0,023)
0,635 (0,025)
0,686 (0,027)
0,737 (0,029)
0,787 (0,031)
* Düsen werden im Wasser getestet.
 Spritzbildbreite ohne Luftströmung gemessen.
LTX-Umkehr-Spritzdüsen (RAC)
• LTX RAC-Spritzdüsen enthalten einen Materialsitz aus Metall und eine Materialdichtung aus Gummi.
• Es sind G40 RAC-Umrüstsätze erhältlich. Siehe Seite 32.
G40 RAC-Düsen-
schutz/Luftkappensatz
A . 23
BB
* Im Lieferumfang der LTX RAC-Spritzdüse enthalten.
† Es ist eine optionale Acetal-Materialdichtung 248936 (Packung mit 5 St.) erhältlich.
32
* Material-Durchflussrate,
fl l/Min. (oz/Min.)
bei 14,0 MPa
(140 bar, 2.000 psi)
0,33 (11,2)
0,49 (16,6)
0,69 (23,3)
0,91 (30,8)
1,17 (39,5)
1,47 (49,7)
1,79 (60,5)
2,15 (72,7)
2,54 (85,9)
2,96 (100,0)
3,42 (115,6)
3,90 (131,8)
* Düsenzylinder
 Maximale Spritzbildbreite bei 305 mm (12 Zoll)
150 200
(4 bis 6) (6 bis 8)
209 309
211 311
213 313
215 315
217 317
219 319
321
Gehäuse
250
(8 bis 10) (10 bis 12)
411 511
413 513
415 515
417 517
419 519
421 521
423 523
525
527
531
*† Materialdichtung
* Material
Sitz
TI8125a
300 350
(12 bis 14)
615
617
619
621
623
625
627
629
631
311656J
