Teile-Nr. 288221
Verteiler mit unteren Materialanschlüssen
Pos.-Nr. Teile-Nr. Beschreibung
101 VERTEILER mit unteren
Materialanschlüssen
103 120388 ROHRFITTING, Lufteinlass;
Rohr mit AD von 1/4-Zoll x
1/8-Zoll NPT(a)
105 114246 STELLSCHRAUBE; 5/6-Zoll;
0,437 Zoll lang
107 166846 NIPPEL, Edelstahl; 1/4-Zoll
NPSM, gerades Rohrgewinde x
1/4-Zoll NPT
108 120389 ROHRFITTING, Luftleitung;
Rohr mit AD von 3/8-Zoll x
1/4-Zoll NPT
109 101970 ROHRSTOPFEN, Edelstahl;
1/4-Zoll - 18 PTF, ist bei
Nicht-Zirkulationsgeräten
zum Verschließen der
Materialauslassöffnung enthalten
114 120453 SCHRAUBE, M3 x 18
 Nicht dargestellt.
311656J
2
Gleitmittel (222955) auf die Gewinde und die Passflächen
Menge
des Verteilers (101) und alle Verschraubungen und/oder
1
Stopfen auftragen, die in den Materialanschlussöffnungen
verwendet werden.
1
114
1
2
2
107
2
1
1

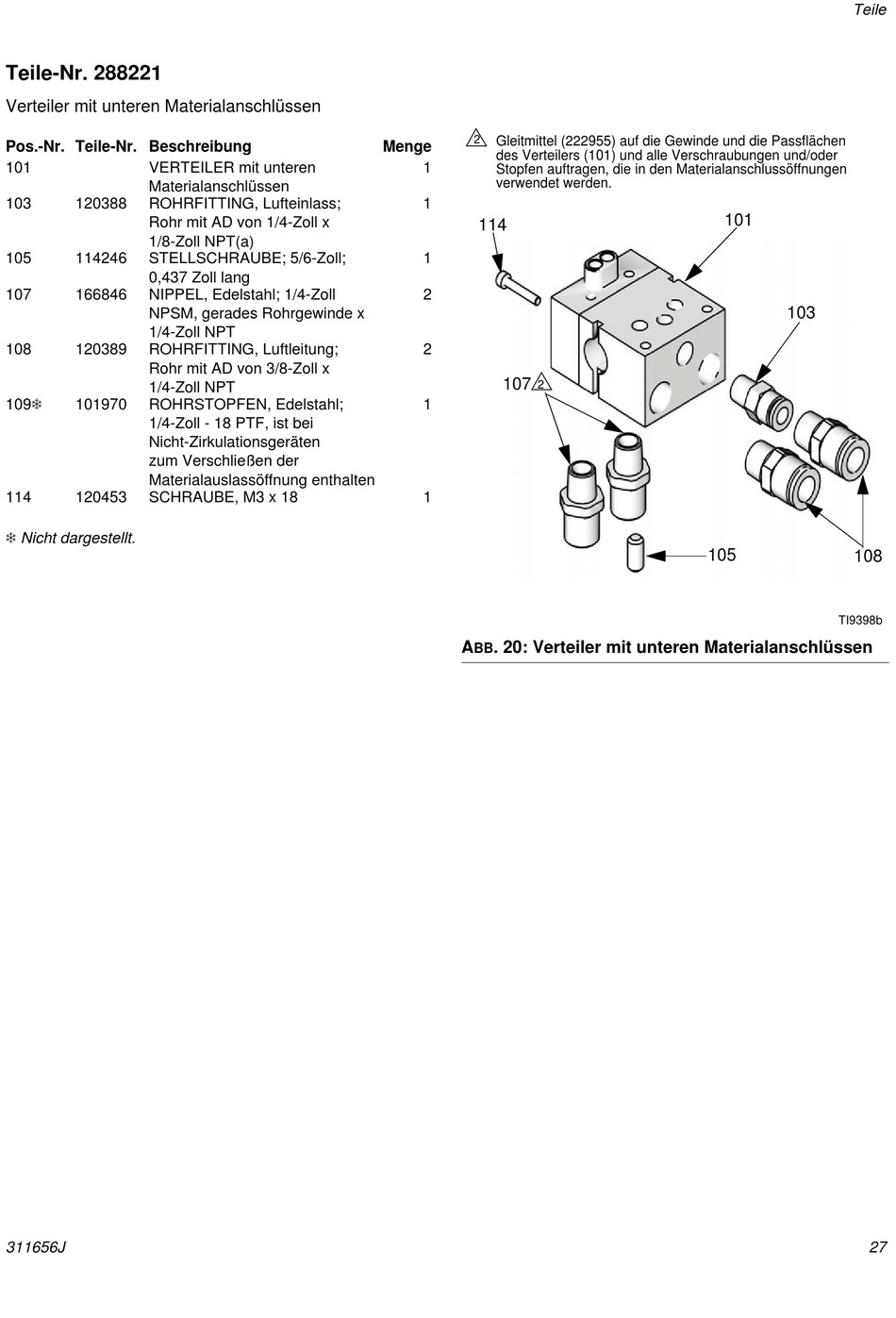

A . 20: Verteiler mit unteren Materialanschlüssen
BB
Teile
101
103
105
108
TI9398b
