Buderus RC30 Montageanleitung Seite 10

3 Montage
Änderungen aufgrund technischer Verbesserungen vorbehalten!
10
Die Montagefläche muss eben sein, damit sich die Montageplatte
beim Anschrauben nicht krümmt.
3

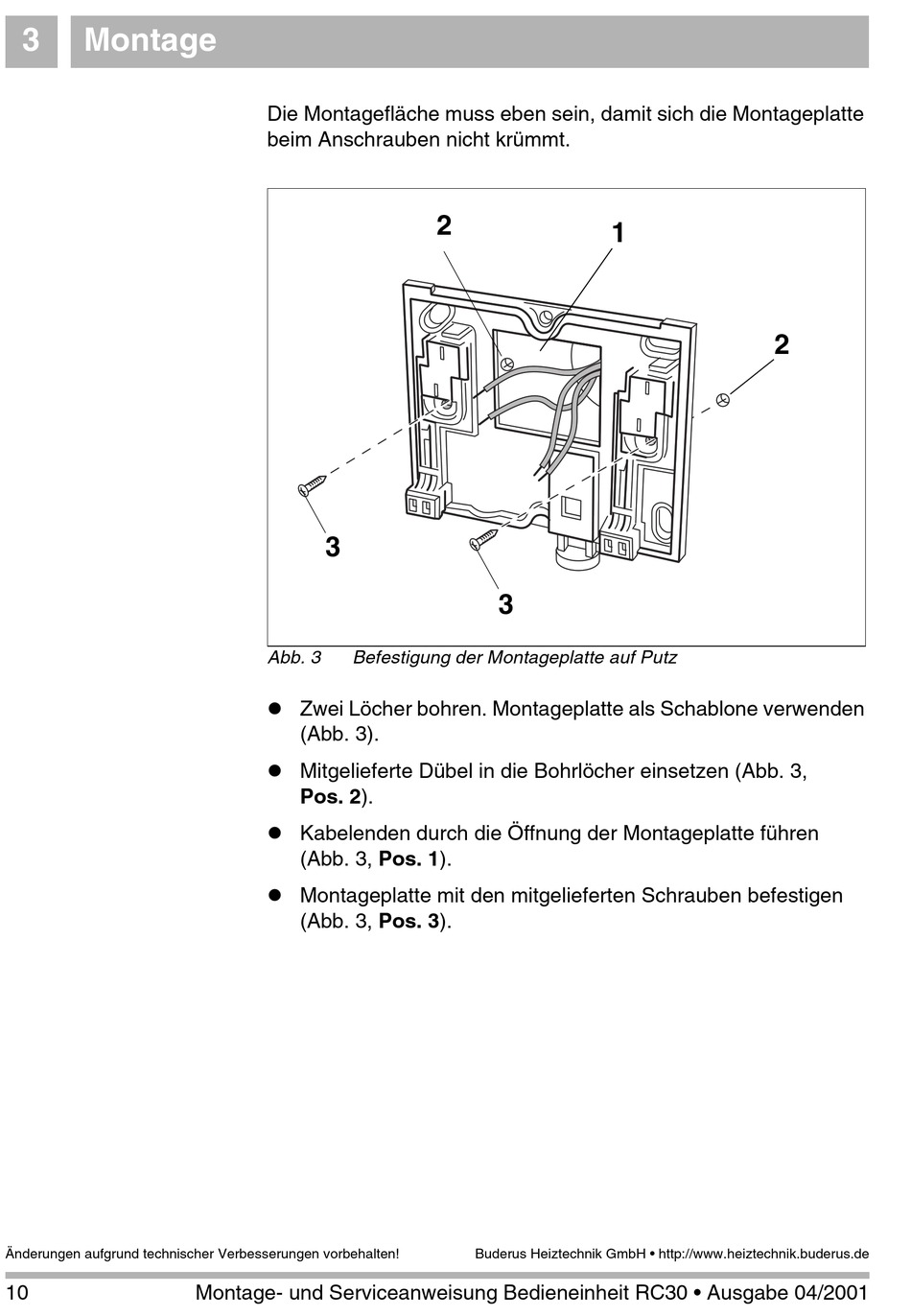

Abb. 3 Befestigung der Montageplatte auf Putz
l Zwei Löcher bohren. Montageplatte als Schablone verwenden
(Abb. 3).
l Mitgelieferte Dübel in die Bohrlöcher einsetzen (Abb. 3,
Pos. 2).
l Kabelenden durch die Öffnung der Montageplatte führen
(Abb. 3, Pos. 1).
l Montageplatte mit den mitgelieferten Schrauben befestigen
(Abb. 3, Pos. 3).
Montage- und Serviceanweisung Bedieneinheit RC30 • Ausgabe 04/2001
2
3
Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de
1
2
