Funktionsweise

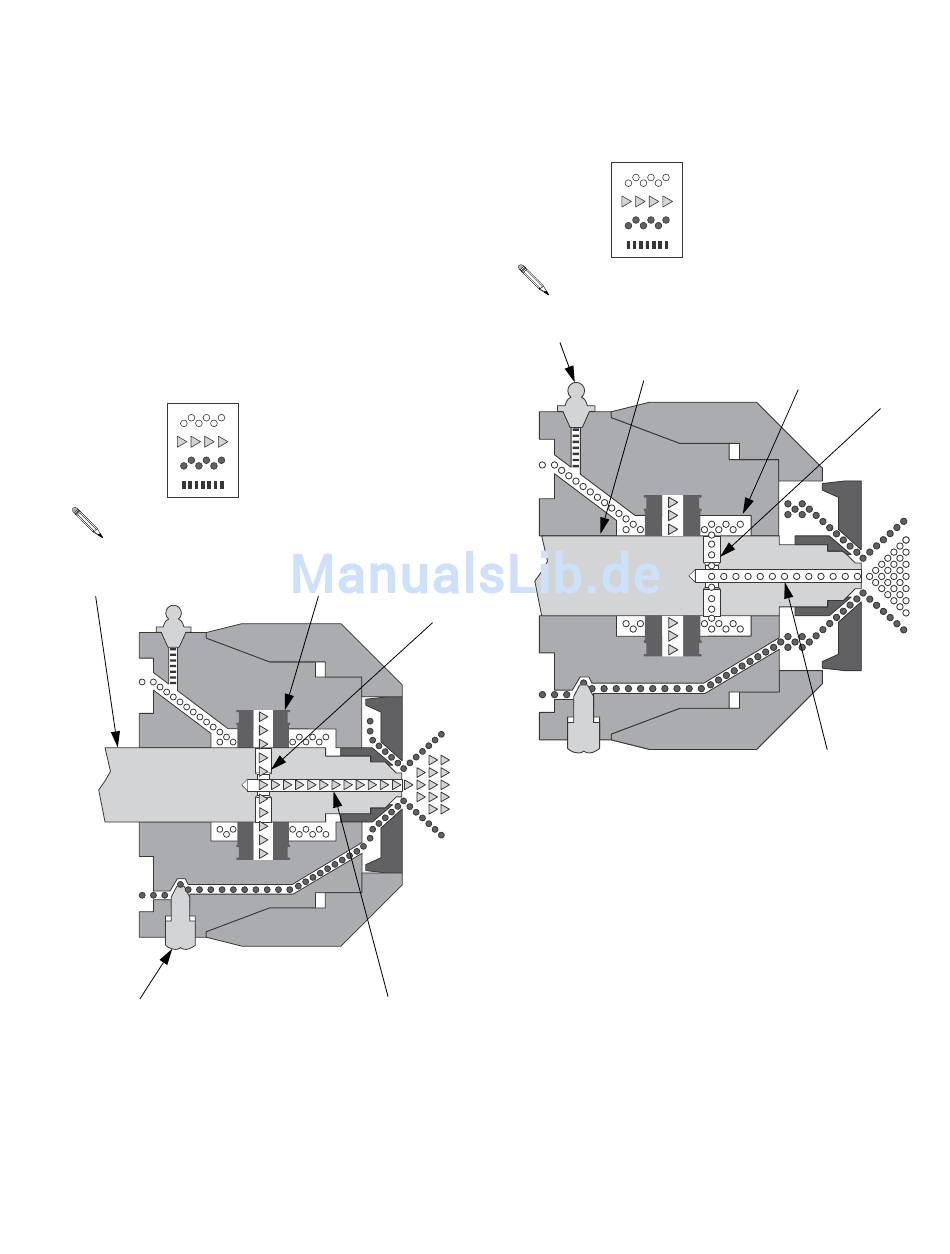

Pistole abgezogen (Verspritzung von
Material)
Die Mischkammer (19) bewegt sich zurück, wodurch
der Ausblasluftstrom unterbrochen wird. Die Aufprall-
schlitze (IP) werden auf die Materialöffnungen in den
seitlichen Dichtungen (18c) ausgerichtet, und Material
kann durch die Mischkammerdüse (N) fließen.
Zur Einstellung des Reinigungsluftventils (K) siehe
Seite 13.
LEGENDE
Ausblasluft
Material
Reinigungsluft
Fett
Zur größeren Deutlichkeit werden die Durchfluss-
wege nicht maßstabsgerecht gezeigt.
19
K
Pistole nicht abgezogen (Ausblasen)
Die Mischkammer (19) bewegt sich nach vorne und
unterbricht den Materialfluss. Die Aufprallschlitze (IP)
öffnen sich zur Luftkammer (AC), und Ausblasluft kann
durch die Mischkammerdüse (N) strömen.
Zur Verwendung des Schmiernippels (G) siehe Seite 14.
309747ZAB
TI3547a
18c
N
LEGENDE
Ausblasluft
Material
Reinigungsluft
Fett
Zur größeren Deutlichkeit werden die Durchfluss-
wege nicht maßstabsgerecht gezeigt.
G
IP
TI3545a
TI3547a
19
AC
Fehlersuche
IP
TI3546a
N
25
