Alternative Konfigurationen
Alternative Konfigurationen
Alternative Materialver-
teilerposition
Der Materialverteiler ist an der Unterseite der Pistole
angebracht. Dabei befindet sich die A-Seite von der
Bedienerposition an der Pistolenrückseite aus gesehen
links. Der Verteiler kann auch an der Oberseite der
Pistole befestigt werden. Dadurch werden die Teile
der A-Seite (Materialeinlass-Drehbefestigung, Rück-
schlagventil, seitliche Dichtungspatrone und Misch-
kammer) nach rechts verlegt.
VORSICHT
Um gegenseitige Verschmutzung der benetzten
Pistolenteile zu vermeiden, keine A-Komponenten-
(Isocyanat) und B-Komponententeile (Kunstharz)
untereinander austauschen.
1.
Die Druckentlastung auf Seite 15 ausführen.
2.

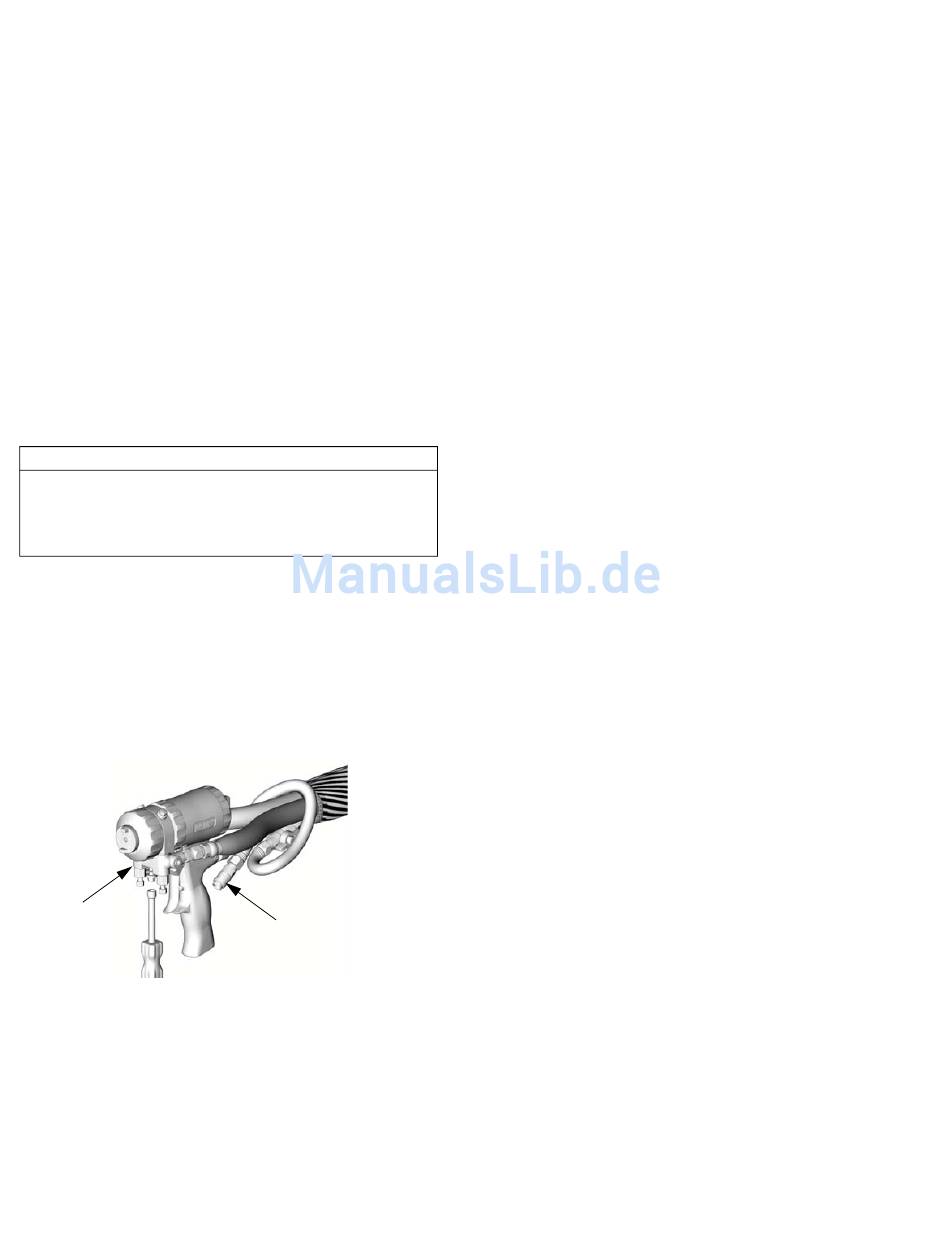

Den Luftschlauch (D) abnehmen und den Material-
verteiler (M) entfernen.
M
3.
Ausbau des vorderen Endes, Seite 27.
4.
Das Materialgehäuse um 180° drehen.
16
D
TI2554A
5.
Befestigung des vorderen Endes, Seite 28.
6.
Den Materialverteiler befestigen. Luft anschließen.
Die Pistole wieder in Betrieb nehmen.
309747ZAB
