Optionale Konfigurationen

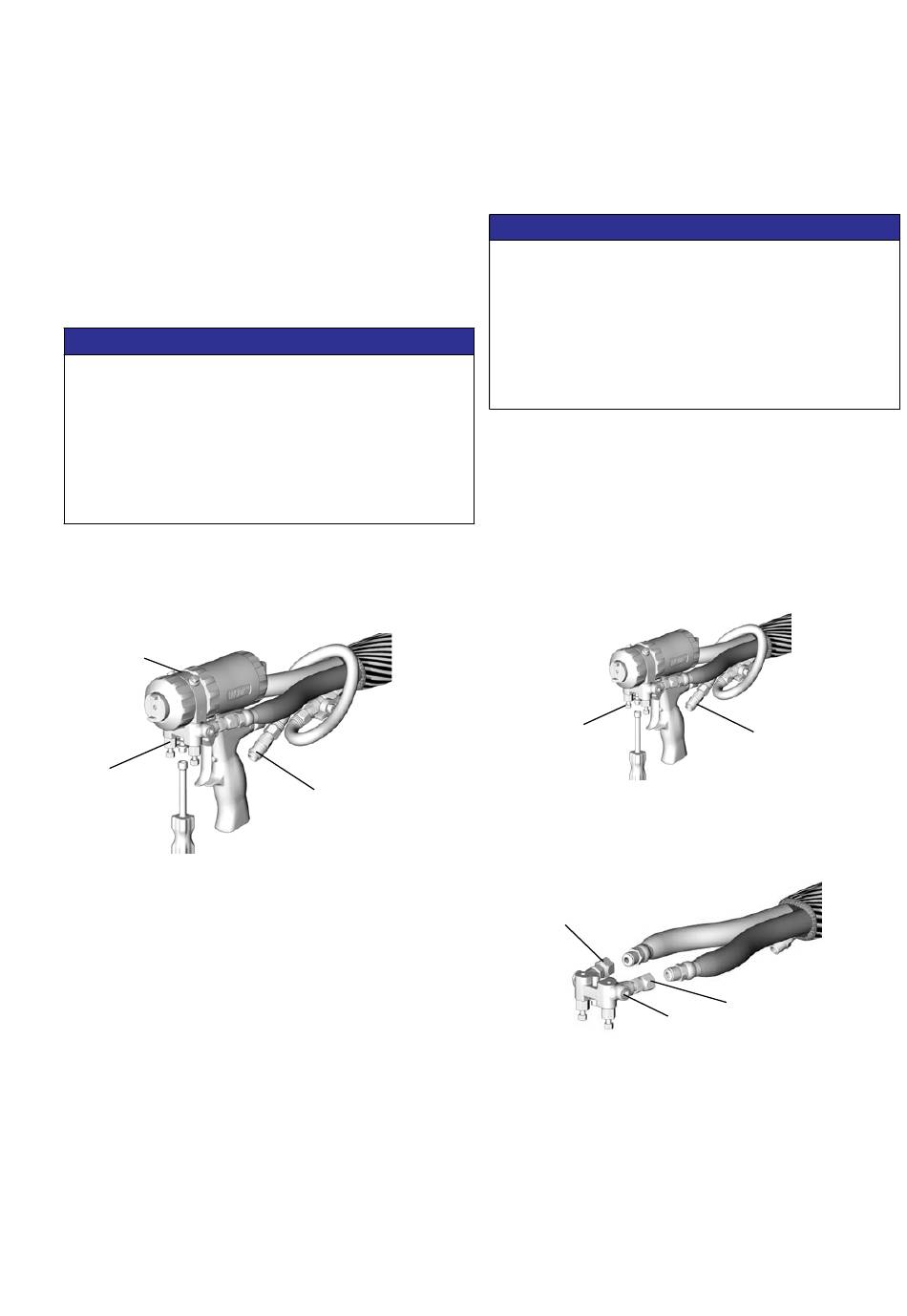

Materialverteilerposition verändern
Der Materialverteiler befindet sich unten an der Pistole,
mit der Seite A links, von der Bedienerposition hinter
der Pistole aus gesehen. Auf Wunsch kann der
Verteiler auf die Oberseite der Pistole verlegt werden.
Dazu müssen die Teile auf Seite A (Materialeinlass-
Drehgelenk, Rückschlagventil, seitliche
Dichtungspatrone und Mischkammer) nach rechts
verlegt werden.
ACHTUNG
Um gegenseitige Verschmutzung in der Pistole
zu vermeiden, keine A-Komponenten- (Isocyanat)
und B-Komponententeile (Kunstharz) untereinander
austauschen. Gegenseitige Verschmutzung kann
dazu führen, dass Material in der Pistole aushärtet.
Ausgehärtetes Material kann die Dichtungsflächen
beschädigen, die Materialdurchflüsse blockieren
und die Funktion der Pistole schädigen.
1. Druckentlastung durchführen, Seite 19.
2. Die Luftleitungs-Schnellkupplung (D) abnehmen
und den Materialverteiler (M) entfernen.
F
M
3. Vorderteil abnehmen, Seite 30.
4. Das Materialgehäuse (F) um 180 Grad drehen.
5. Vorderteil anbringen, Seite 30.
6. Den Materialverteiler wieder befestigen.
Die Luftleitung wieder anschließen.
Die Pistole wieder in Betrieb nehmen.
3A7783G
D
TI2554A
Schlauchposition ändern
Materialeinlass-Drehbefestigungen und
Luft-Schnellkupplungsanschluss zeigen zur Rückseite
der Pistole. Nach Wunsch können diese Positionen
geändert werden, damit die Schläuche nach unten
laufen.
ACHTUNG
Um gegenseitige Verschmutzung in der Pistole
zu vermeiden, keine A-Komponenten- (Isocyanat)
und B-Komponententeile (Kunstharz) untereinander
austauschen. Gegenseitige Verschmutzung kann
dazu führen, dass Material in der Pistole aushärtet.
Ausgehärtetes Material kann die Dichtungsflächen
beschädigen, die Materialdurchflüsse blockieren und
die Funktion der Pistole schädigen.
1. Druckentlastung durchführen, Seite 19.
2. Den Systemdruck entlasten. Die
Druckentspannung wie in der Betriebsanleitung
zum Dosiergerät beschrieben durchführen.
3. Den Luftschlauch (D) abnehmen und den
Materialverteiler (M) entfernen.
M
4. Die Materialschläuche von den Materialeinlass-
Drehgelenken (S) lösen. Drehgelenke abnehmen.
Die Stopfen von den alternativen Einlassöffnungen
(P) entfernen.
S
Installation
D
TI2554A
S
P
TI2417A
17
