5 Erste Schritte mit Ihrem Raumcontroller
Änderungen aufgrund technischer Verbesserungen vorbehalten!
16
Display
Im Display werden eingestellte und gemessene Werte und Tempe-
raturen angezeigt, z. B. die gemessene Raumtemperatur (Dauer-
anzeige in Werkseinstellung).
2
1

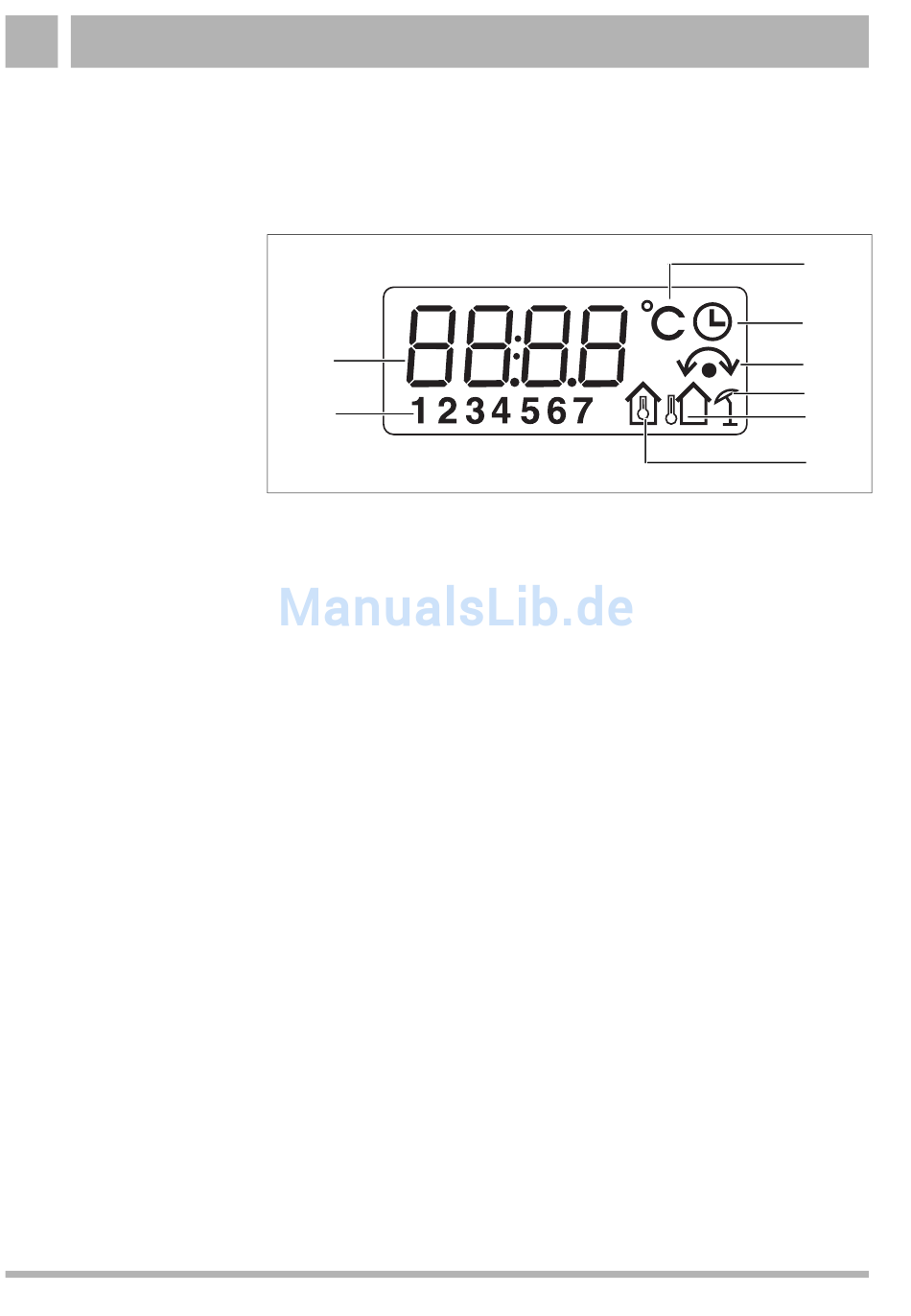

Abb. 5 Erläuterung der Elemente des Displays
Pos. 1: Wochentag (1 = Mo, 2 = Di, ... 7 = So)
Pos. 2: Eingestellter bzw. gemessener Wert oder Temperatur
Pos. 3: Anzeige „Temperatur in °C"
Pos. 4: Anzeige „Uhrzeit"
Pos. 5: Anzeige „gewünschte Raumtemperatur" (kann jetzt eingestellt
werden)
Pos. 6: Anzeige „Sommerbetrieb" (nur in Verbindung mit einer
Bedieneinheit, wie z. B. RC30, die den Sommerbetrieb für die
Heizungsanlage vorgibt)
Pos. 7: Anzeige „Außentemperatur"
Pos. 8: Anzeige „gemessene Raumtemperatur"
Klappe
Hinter der Klappe befinden sich die Tasten für die Einstellung der
Uhrzeit und des Wochentages sowie zur Auswahl des Heizpro-
grammes.
Zum Öffnen der Klappe ziehen Sie die Klappe an der Griffmulde
auf der linken Seite zu sich hin.
Bedienungsanleitung Raumcontroller RC20 • Ausgabe 11/2002
Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de
3
4
5
6
7
8
