5 Elektrische Installation
Grundgeräte im Leistungsbereich 0,37 ... 11 kW
Netzanschluss, DC−Einspeisung
Netzanschluss, DC−Einspeisung
0
1
2
L1, L2, L3
+U , -U
G

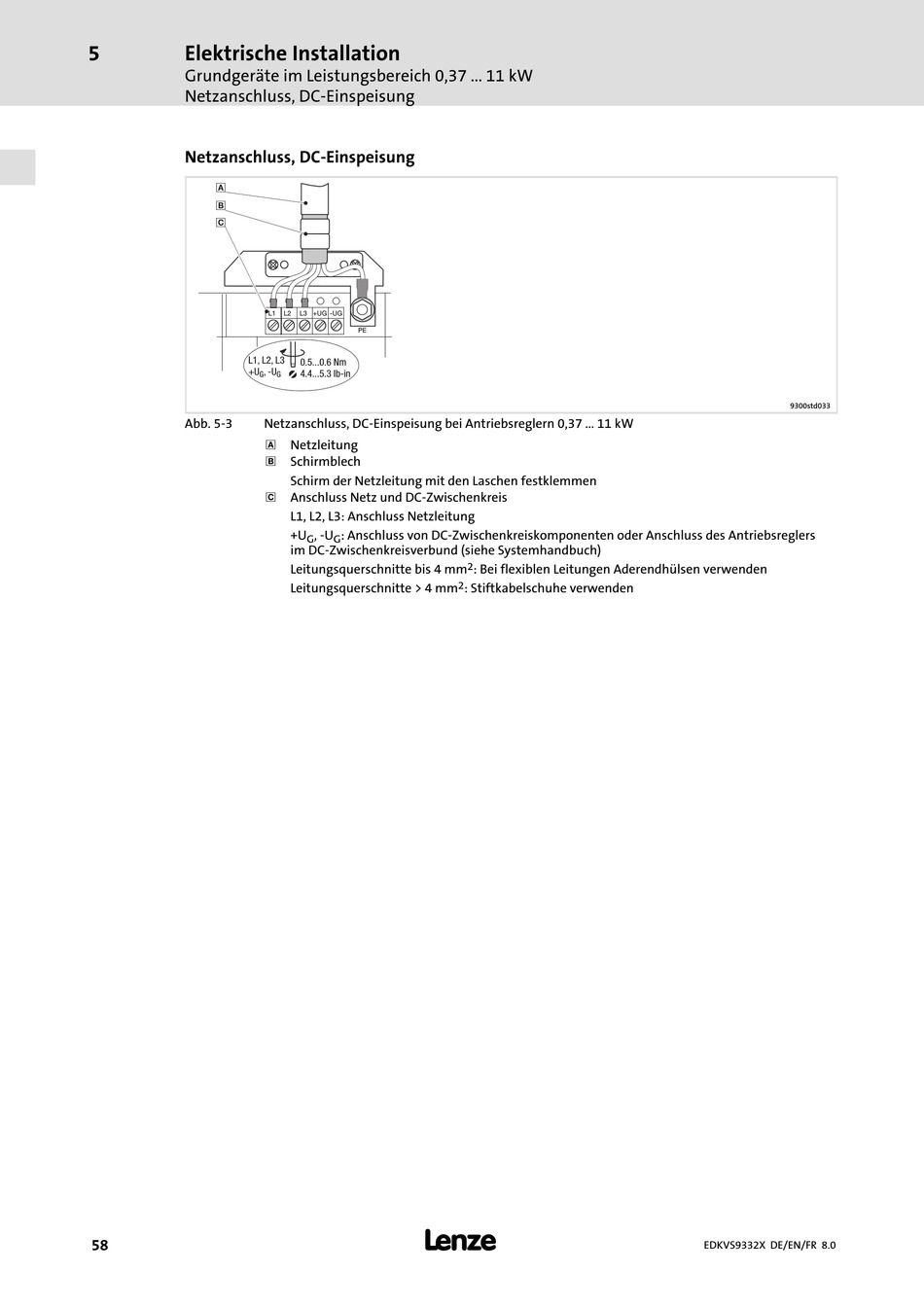

Abb. 5−3
58
L1 L2 L3 +UG -UG
PE
0.5...0.6 Nm
4.4...5.3 lb-in
G
Netzanschluss, DC−Einspeisung bei Antriebsreglern 0,37 ... 11 kW
0
Netzleitung
1
Schirmblech
Schirm der Netzleitung mit den Laschen festklemmen
2
Anschluss Netz und DC−Zwischenkreis
L1, L2, L3: Anschluss Netzleitung
+U , −U : Anschluss von DC−Zwischenkreiskomponenten oder Anschluss des Antriebsreglers
G G
im DC−Zwischenkreisverbund (siehe Systemhandbuch)
Leitungsquerschnitte bis 4 mm
Leitungsquerschnitte > 4 mm
l
2
: Bei flexiblen Leitungen Aderendhülsen verwenden
2
: Stiftkabelschuhe verwenden
9300std033
