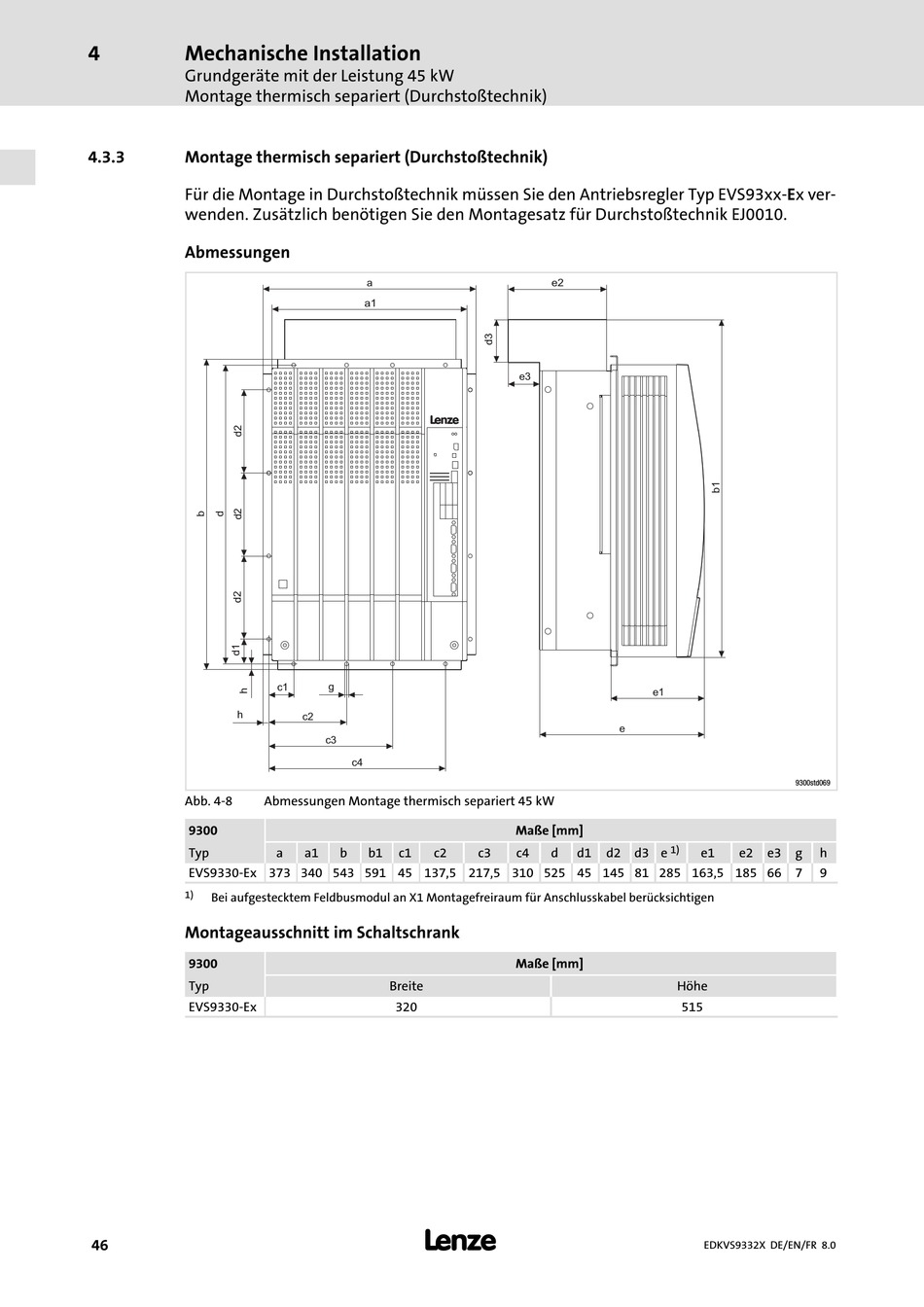

4 Mechanische Installation
Grundgeräte mit der Leistung 45 kW
Montage thermisch separiert (Durchstoßtechnik)
4.3.3 Montage thermisch separiert (Durchstoßtechnik)
Für die Montage in Durchstoßtechnik müssen Sie den Antriebsregler Typ EVS93xx−Ex ver-
wenden. Zusätzlich benötigen Sie den Montagesatz für Durchstoßtechnik EJ0010.
Abmessungen
h
Abb. 4−8
9300
Typ
EVS9330−Ex 373 340 543 591 45 137,5 217,5 310 525 45 145 81 285 163,5 185 66 7
1)
Bei aufgestecktem Feldbusmodul an X1 Montagefreiraum für Anschlusskabel berücksichtigen
Montageausschnitt im Schaltschrank
9300
Typ
EVS9330−Ex
46
a
a1
L
c1 g
c2
c3
c4
Abmessungen Montage thermisch separiert 45 kW
a a1 b b1 c1 c2
Breite
320
l
e2
e3
e
Maße [mm]
c3 c4 d d1 d2 d3 e
Maße [mm]
e1
9300std069
1)
e1 e2 e3 g h
9
Höhe
515
