4.5.13

Auswechseln der Mezzanine-Karte

So bauen Sie die Mezzanine-Karte aus (siehe
1. Schalten Sie das System sowie alle angeschlossenen Peripheriegeräte aus und
ziehen Sie das Netzkabel des Systems ab.
2. Entfernen Sie die linke Gehäusewand.
3. Legen Sie das System vorsichtig mit der rechten Seite auf eine stabile und
rutschfeste Unterlage.
4. Bauen Sie die Kühlkörper-/Lüfterbaugruppe aus (siehe „So bauen Sie den
Kühlkörper und die CPU aus:" auf Seite 4-14), um vier der Befestigungsschrauben
der Mezzanine-Karte freizulegen.
5. Lösen Sie die sechs Schrauben (1) bis (6), mit denen die Mezzanine-Karte an der
Hauptplatine befestigt ist.
6. Heben Sie die Mezzanine-Karte senkrecht nach oben ab (7), um die beiden
Steckverbindungen mit der Hauptplatine zu lösen (8).
ABBILDUNG 4-25
7. Entfernen Sie die CPU (siehe „So bauen Sie den Kühlkörper und die CPU aus:"
auf Seite 4-14).
4-34 Sun Java Workstation W1100z und W2100z Benutzerhandbuch • Oktober 2004
2
1
4
3
7
6
8

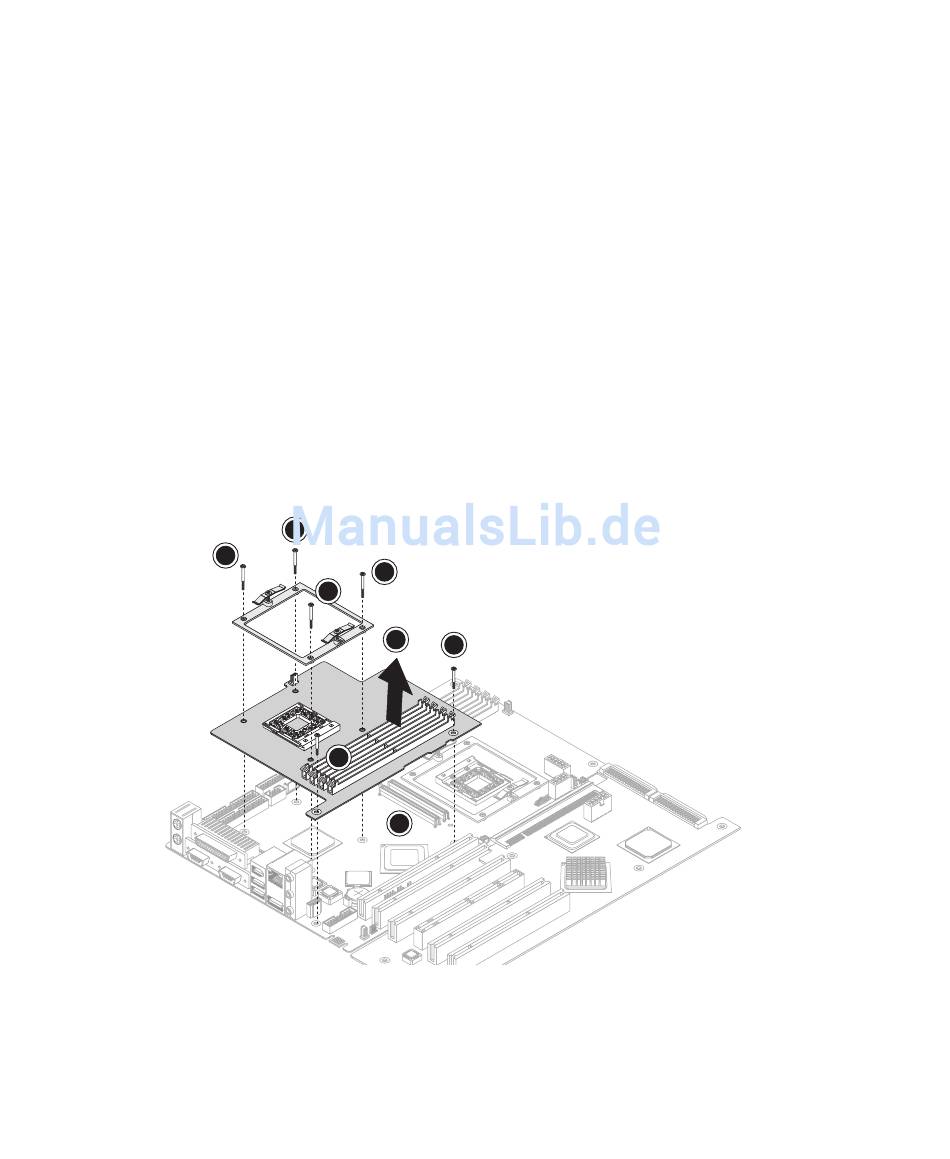

Ausbauen der Mezzanine-Karte
ABBILDUNG 4-25
5
):
