Sun Microsystems Java Workstation W1100z Benutzerhandbuch Seite 68

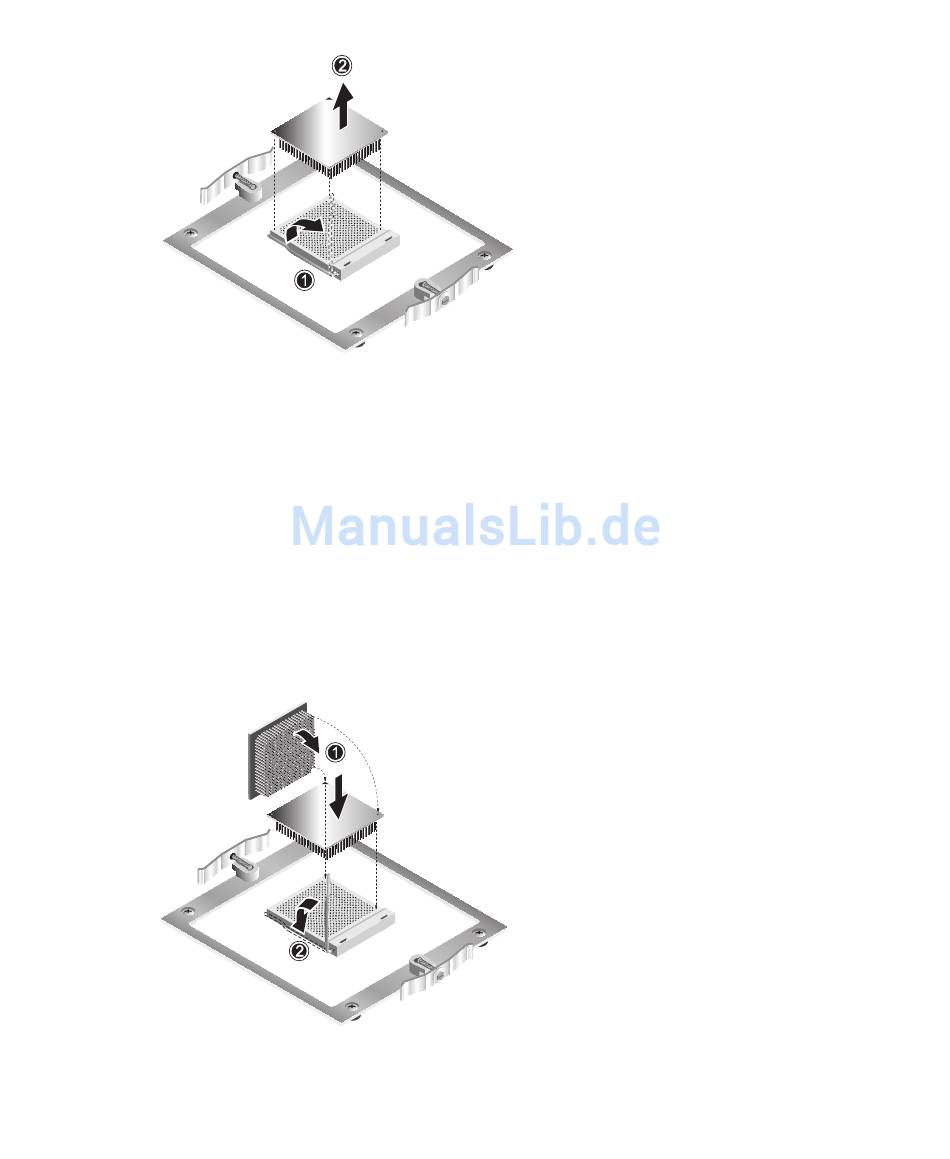

ABBILDUNG 4-10
So bauen Sie den Kühlkörper und die CPU ein:
1. Treffen Sie die in Abschnitt 4.2.1, „Elektrostatische Entladungen", auf Seite 4-2
beschriebenen Maßnahmen zum Schutz vor elektrostatischen Entladungen und
zur Vorbereitung der Installation.
2. Vergewissern Sie sich, dass sich der Feststellhebel in der senkrechten Position
befindet und der CPU-Sockel somit entriegelt ist.
3. Richten Sie die CPU so auf dem Sockel aus, dass der durch die Einkerbung auf
der Oberseite der CPU gekennzeichnete Pin 1 direkt über dem durch den Pfeil an
der Ecke des Sockels gekennzeichneten Loch 1 liegt. Siehe
ABBILDUNG 4-11
4-18 Sun Java Workstation W1100z und W2100z Benutzerhandbuch • Oktober 2004
Ausbauen der CPU
Einbauen der CPU
.
ABBILDUNG 4-11
