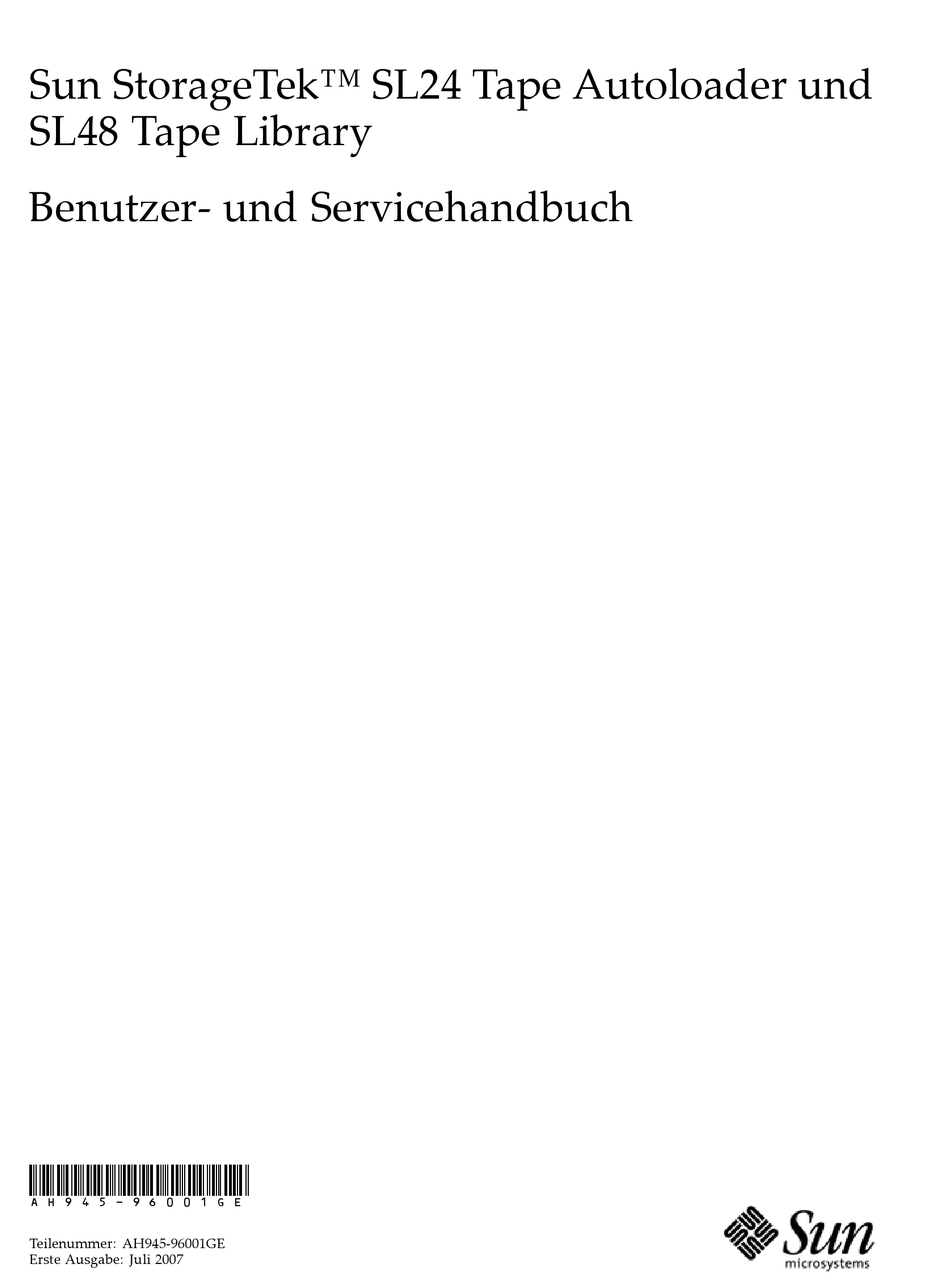

Sun StorageTek™ SL24 Tape Autoloader und
SL48 Tape Library
Benutzer- und Servicehandbuch
AH945-96001GE
Teilenummer: AH945-96001GE
Erste Ausgabe: Juli 2007

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Sun Microsystems SL24 Tape Autoloader

  • Seite 1 Sun StorageTek™ SL24 Tape Autoloader und SL48 Tape Library Benutzer- und Servicehandbuch AH945-96001GE Teilenummer: AH945-96001GE Erste Ausgabe: Juli 2007...
  • Seite 2 Benutzer. Die Garantien für Sun Produkte werden ausschließlich in den speziellen, zum Produkt gehörigen Garantieerklärungen beschrieben. Keine Informationen in diesem Dokument stellen eine zusätzliche Garantie dar. Sun StorageTek™ SL24 Tape Autoloader und Sun StorageTek™ SL48 Tape Library sind Marken der Sun Microsystems, Inc. Möglicherweise sind in diesem Handbuch auch Marken anderer Unternehmen genannt.
  • Seite 3: Inhaltsverzeichnis

    Inhalt Zu diesem Handbuch ......Zielgruppe ......... Konventionen und Symbole im Dokument .
  • Seite 4 Remote Management Interface (RMI) ......Übersicht ........Anmeldung .
  • Seite 5 Entsperren, Entnehmen und Austauschen von Magazinen ....Reinigung des Bandlaufwerks ......Verschieben von Bändern im Autoloader .
  • Seite 6 Durchschnittliche Dateigröße ......Dateisystemtyp ........Verbindung vom Hostserver zu den Festplatten .
  • Seite 7 Geräte der Klasse B ....... . Konformitätserklärung für Geräte mit dem FCC-Logo – nur USA ... . Änderungen .
  • Seite 8 Abbildungen 1 ..SL24 – Standard-SCSI-IDs ......2 ..SL48 – Standard-SCSI-IDs ......3 ..SL24 –...
  • Seite 9 37 ..Status: Seite Library oder Autoloader ......38 ..Status: Seite Drive (Parallel SCSI) ......39 ..Status: Seite Drive (Fibre Channel) .
  • Seite 10 76 ..Menü Support ....... . . 77 ..SL24 Parallel SCSI-Bandlaufwerk – SCSI-Standardadressen ....78 ..SL48 Parallel SCSI-Bandlaufwerk –...
  • Seite 11 Tabellen 1 ..Dokumentkonventionen ......2 ..Autoloader- und Library-Kapazität ......3 ..LTO-2 HH Autoloader- und Library-Spezifikationen .
  • Seite 13: Zu Diesem Handbuch

    Aktualisierung und Wartung eines Sun StorageTek™ SL24 Tape Autoloaders oder einer SL48 Tape Library Zielgruppe Dieses Handbuch ist für Systemadministratoren und andere Benutzer vorgesehen, die technische und funktionelle Informationen über einen Sun StorageTek™ SL24 Tape Autoloader oder eine SL48 Tape Library benötigen. Konventionen und Symbole im Dokument Tabelle 1 Dokumentkonventionen...
  • Seite 14: Rack-Stabilität

    ACHTUNG: Weist darauf hin, dass die Nichtbeachtung der Anleitungen zu Schäden an den Geräten oder zu Datenverlust führen kann. WICHTIG: Enthält erläuternde Informationen oder spezielle Anleitungen. HINWEIS: Enthält zusätzliche Informationen. TIPP: Enthält hilfreiche Tipps und Verknüpfungen. Rack-Stabilität Racks müssen stabil sein, um die Sicherheit von Personen und Geräten gewährleisten zu können. VORSICHT! Beachten Sie folgende Hinweise, um Verletzungen oder Beschädigungen von Geräten zu vermeiden: •...
  • Seite 15 • http://www.sun.com/storagetek/tape_storage – Sun Speicherprodukte • http://www.sun.com/service/contacting/solution.html – Sun Support-Website • http://www.sun.com/app/docs – Dokumentation zu Sun Produkten Benutzer- und Servicehandbuch...
  • Seite 16 Zu diesem Handbuch...
  • Seite 17: Funktionen Und Übersicht

    1 Funktionen und Übersicht Sun StorageTek™ SL24 Tape Autoloader und SL48 Tape Library bieten eine kompakte, preiswerte Lösung mit hoher Kapazität für die problemlose, automatische Datensicherung. Sie können für jede Einbauhöhe bis zu 12 Kassetten aufnehmen. Der Zugriff auf die Bandkassetten über entnehmbare Magazine und einen oder mehrere Mail-Einschübe erfolgt schnell und problemlos (siehe...
  • Seite 18: Schnittstellenspezifikationen Und Anforderungen Für Parallel Scsi-Laufwerke

    Tabelle 4 LTO-3 FH Autoloader- und Library-Spezifikationen Merkmal Spezifikation Bandlaufwerk LTO-3, volle Bauhöhe, Parallel SCSI und FC Maximale Datenübertragungsrate – 1 Laufwerk Nativ: 80 MB/s (288 GB/h) Komprimiert (2:1): 160 MB/s (576 GB/h) Maximale Datenübertragungsrate – 2 Laufwerke Nativ: 160 MB/s (576 GB/h) Komprimiert (2:1): 320 MB/s (1152 GB/h) Schnittstellenspezifikationen und Anforderungen für...
  • Seite 19: Unterstützung Mehrerer Luns

    Unterstützung mehrerer LUNs Der Autoloader und die Library verwenden eine einzelne SCSI-ID und zwei Logical Unit Numbers (LUN). LUN 0 steuert das Bandlaufwerk, und LUN 1 steuert die Robotik. Der Autoloader und die Library benötigen einen HBA, der mehrere LUNs unterstützt. Wenn die Unterstützung mehrere LUNs nicht aktiviert ist, kann der Hostcomputer nur bis LUN 0 einen Scan zur Erkennung des Autoloaders oder der Library ausführen.
  • Seite 20: Schnittstellenspezifikationen Und Anforderungen Für Fibre Channel-Laufwerke

    Schnittstellenspezifikationen und Anforderungen für Fibre Channel-Laufwerke Das Fibre Channel-Laufwerk kann mit einem Host Bus Adapter (HBA) direkt an den Server angeschlossen oder über ein Storage Area Network (SAN) mit dem Server verbunden werden. Wenn Sie den Autoloader oder die Library direkt am Server anschließen möchten, benötigen Sie ein 2 GB oder 4 GB Fibre Channel HBA.
  • Seite 21: Ansicht Der Rückseite

    11346 Abbildung 4 SL48 – Ansicht der Vorderseite 1. Netzschalter 2. Magazin, Position des Mail-Einschubs 3. LED-Anzeigen an der Vorderseite 4. LCD-Display an der Vorderseite 5. Steuertasten 6. Lüftungsöffnungen 7. Magazine Das OCP umfasst vier LED-Anzeigen, die eine Vielzahl von Informationen liefern, wie in Abbildung 5 erläutert.
  • Seite 22: Sl48 - Ansicht Der Rückseite Mit Einem Parallel Scsi-Bandlaufwerk Voller Bauhöhe

    11373 Abbildung 6 SL48 – Ansicht der Rückseite mit einem Parallel SCSI-Bandlaufwerk voller Bauhöhe 1. 68-poliger Parallel SCSI-Anschluss 2. Lüfter 3. Netzanschluss 4. Bandlaufwerk 5. Ethernet-Schnittstelle 6. Serieller Anschluss (ausschließlich zur werkseitigen Verwendung) 7. USB-Anschluss 8. Öffnung für die Magazinentriegelung 9.
  • Seite 23: Bandlaufwerks-Led

    Bandlaufwerks-LED Jedes Bandlaufwerk verfügt über eine grüne LED, die anzeigt, dass das Bandlaufwerk eingeschaltet ist (siehe Abbildung To HBA 11268 Abbildung 8 Bandlaufwerks-LED 1. Bandlaufwerks-LED Netzteil auf der Rückseite (SL48) 11220 Abbildung 9 Netzteil-LEDs 1. Blau Anschluss an Netzspannung. 2. Gelb Lüfterausfall.
  • Seite 24 Funktionen und Übersicht...
  • Seite 25: Installation Des Autoloaders Oder Der Library

    2 Installation des Autoloaders oder der Library Dieses Kapitel enthält Informationen zum Installieren und Konfigurieren Ihres Autoloader oder Ihrer Library. Die Installation umfasst die folgenden Schritte: • Vorbereitung des Hosts • Planung der SCSI-Konfiguration oder Planung der Fibre Channel-Konfiguration • Auswählen eines Aufstellungsorts •...
  • Seite 26: Planung Der Parallel Scsi-Konfiguration

    Planung der Parallel SCSI-Konfiguration Wenn Ihr Autoloader oder Ihre Library über nur ein Bandlaufwerk verfügt und das einzige Parallel SCSI-Gerät ist, das mit dem Hostcomputer verbunden wird, überspringen Sie diesen Abschnitt, und fahren sie fort mit „Auswählen eines Aufstellungsorts“ auf Seite 28. Wenn der Hostcomputer über mehrere Parallel SCSI-Geräte verfügt, müssen Sie sich entscheiden, wie diese in einem oder mehreren Parallel SCSI-Bussen konfiguriert werden sollen.
  • Seite 27: Scsi-Adressen

    SCSI-Adressen HINWEIS: Das HBA verfügt ebenfalls über eine SCSI-Adresse. Diese lautet für gewöhnlich 7. Stellen Sie sicher, dass jedem am Bus angeschlossenen Gerät eine eindeutige SCSI-Adresse zugeordnet ist. SL24: Bei Bandlaufwerken voller Bauhöhe lautet die SCSI-Standardadresse 4. Bei Bandlaufwerken • halber Bauhöhe lautet die SCSI-Standardadresse für das untere Laufwerk 4 und für das obere Laufwerk 5, wie in Abbildung 10...
  • Seite 28: Planung Der Fibre Channel-Konfiguration

    Reichweite des Hostservers und einer Steckdose befindet. WICHTIG: Der SL24 Tape Autoloader und die SL48 Tape Library müssen an die beiliegenden Rackschienen oder in die optionale Desktop-Umrüstabdeckung montiert werden. Wenn Sie den Autoloader oder die Library auf eine Fläche, beispielsweise auf einen Tisch oder einen Regalboden, stellen, jedoch nicht die Desktop-Umrüstabdeckung verwenden, kann dies zu Fehlfunktionen der Library führen.
  • Seite 29: Auspacken Des Autoloaders Oder Der Library

    Tabelle 6 Kriterien für den Aufstellungsort Kriterien Bedeutung Desktop- Der Autoloader oder die Library kann nur dann auf eine ebene Fläche gestellt Anforderungen werden, wenn er bzw. sie in die optionale Desktop-Umrüstabdeckung installiert ist. Wählen Sie einen flachen und stabilen Aufstellungsort in der Nähe des Hostservers aus.
  • Seite 30 Untersuchen Sie die Verpackung auf Transportschäden. Falls eine Beschädigung festzustellen ist, melden Sie den Schaden umgehend dem Spediteur. Öffnen Sie die Verpackung, und entnehmen Sie die Schaumstoffverpackung und das auf dem Gerät liegende Zubehör. Heben Sie das Gerät aus dem Karton, stellen Sie auf die Arbeitsfläche, und entfernen Sie den Beutel vom Gerät.
  • Seite 31: Übersicht Über Die Produktkomponenten

    Übersicht über die Produktkomponenten Tabelle 7 Produktinhalt SL24 Tape Autoloader SL48 Tape Library 11358 11369 Stellen Sie sicher, dass Sie über die folgenden Produktkomponenten verfügen: 1. Parallel SCSI-Kabel (Parallel SCSI Libraries – separat bestellt) 2. U320 Parallel SCSI-Terminator (einen je Parallel SCSI-Laufwerk) 3.
  • Seite 32: Einbau Des Autoloaders Oder Der Library In Ein Rack

    VORSICHT! Der SL24 Tape Autoloader wiegt bis zu 15,6 kg ohne Medien und bis zu 20,4 kg mit Medien (24 Kassetten). Die SL48 Tape Library wiegt bis zu 24,6 kg ohne Medien und bis zu 34,2 kg mit Medien (48 Kassetten).
  • Seite 33: Rackkit

    11420 Abbildung 14 Rackkit Das Gerät kann einfach in Racks mit 10-32 Gewindebohrungen im Rackgestell (Sun StorEdge Expansion Cabinet), M6 Gewindebohrungen im Rackgestell (Sun Rack 900 und 1000) sowie in Racks mit 9,5 mm Vierkantbohrungen im Rackgestell (Sun StorageTek Rack) eingebaut werden. Sie benötigen einen Kreuzschlitzschraubendreher Phillips Größe 2 und Philips Größe 3, einen kleinen Flachkopfschraubendreher, die beiden Rackschienen, der Paket für die standardmäßige Rackhardware und das Paket für die zusätzliche Hardware (falls vorhanden) für Ihr Rack.
  • Seite 34: Austauschen Von Führungsstiften

    11421 Abbildung 15 Austauschen von Führungsstiften 11422 Abbildung 16 Anbringen der Klemmmutter an die Schiene Verwenden Sie die beiden Schrauben mit Unterlegscheiben aus dem Paket für die standardmäßige Rackhardware und einen Schraubendreher Phillips Größe 3, und sichern Sie die Vorderseite der Schiene an der Vorderseite des Racks, wie in Abbildung 17 gezeigt.
  • Seite 35: Befestigen Der Schienen Am Rack

    11423 Abbildung 17 Befestigen der Schienen am Rack Überspringen Sie diesen Schritt, wenn Sie einen SL24 Autoloader oder eine SL48 Library in ein Rack mit 10-32 Gewindebohrungen im Rackgestell installieren. Racks mit vertikalen Montageschienen mit M6 Gewindebohrungen im Rackgestell (Sun Rack 900 und 1000): Installieren Sie eine Klemmmutter aus dem Paket für die standardmäßige Rackhardware an der Vorderseite des Racks an jeder Seite in den in Abbildung 18...
  • Seite 36: Installation Des Desktop-Umrüstkits

    Befestigen Sie die Frontblende an der Vorderseite des Geräts mit einem Kreuzschraubendreher (Phillips Größe 2) am Rack, indem Sie auf beiden Seiten des Geräts die Halteschrauben in die kleinen Bohrungen in der Montagehalterung einsetzen und anziehen. 11344 Abbildung 19 Befestigen des Tape Autoloaders oder der Tape Library am Rack Installation des Desktop-Umrüstkits Das Rack-zu-Desktop-Umrüstkit stützt die Enden des Autoloaders oder der Library ab, ist jedoch keine feste Abdeckung.
  • Seite 37: Installation Zusätzlicher Bandlaufwerke

    Installation zusätzlicher Bandlaufwerke Wenn Sie zusätzliche Bandlaufwerke für den Autoloader oder die Library erworben haben, können Sie diese nun installieren oder damit warten, bis die Installation des Autoloaders oder der Library abgeschlossen ist. So installieren Sie zusätzliche Bandlaufwerke: Suchen Sie einen entsprechenden leeren Laufwerkseinschub an der Rückseite des Autoloaders oder der Library.
  • Seite 38: Ändern Der Scsi-Adresse (Nur Parallel Scsi-Laufwerke)

    Verwenden Sie einen Kreuzschlitzschraubendreher, um die Schrauben zu entfernen, mit denen die Einschubabdeckung am Gehäuse befestigt ist. Positionieren Sie das neue Netzteil auf den Ausrichtungsschienen, und schieben Sie es in die Library, bis es an der Rückseite der Library anliegt (siehe Abbildung 22).
  • Seite 39: Anschließen Des Parallel Scsi-Kabels (Nur Parallel Scsi-Geräte)

    Anschließen des Parallel SCSI-Kabels (nur Parallel SCSI-Geräte) HINWEIS: LTO-3-Bandlaufwerke sind Ultra 320 SCSI LVD-Geräte. Verwenden Sie ausschließlich Kabel und Terminatoren, die für die Ultra 320-Verwendung geeignet oder als MultiMode gekennzeichnet sind. LTO-2-Bandlaufwerke sind Ultra 160 SCSI LVD/SE-Geräte. Verwenden Sie ausschließlich Kabel und Terminatoren, die für die Ultra 160-Verwendung geeignet oder als MultiMode gekennzeichnet sind.
  • Seite 40: Einschalten Des Autoloaders Oder Der Library

    So schließen Sie Fibre Channel-Kabel an den Autoloader oder die Library an: Entfernen Sie die FC-Anschlusskappen, falls erforderlich. Schließen Sie ein Ende des Fibre Channel-Kabels an Anschluss A des Bandlaufwerks an, wie in Abbildung 25 gezeigt. 11207 Abbildung 25 Anschließen des Fibre Channel-Kabels Schließen Sie das andere Ende des FC-Kabels an ein Switch oder HBA an.
  • Seite 41: Konfiguration Des Autoloaders Oder Der Library

    Schalten Sie den Server ein. Konfiguration des Autoloaders oder der Library Die Library ist nun mit dem Host verbunden und eingeschaltet und kann nun für die Umgebung konfiguriert werden. So konfigurieren Sie den Autoloader oder die Library vom Operator Control Panel (OCP) aus: Legen Sie das Administratorkennwort fest.
  • Seite 42: Beschriften Und Laden Der Bandkassetten

    Beschriften und Laden der Bandkassetten Bevor Sie Ihren neuen Autoloader oder Ihre neue Library verwenden, müssen Sie Bandkassetten in die Magazine laden. So bereiten Sie Ihre Bandkassetten vor und laden diese in den Autoloader oder die Library: Erwerben Sie Bandkassetten, die mit Ihrem Autoloader oder Ihrer Library kompatibel ist. (Siehe „Bandkassetten“...
  • Seite 43: Bandkassetten Und Magazine

    3 Bandkassetten und Magazine Dieses Kapitel erläutert die mit Ihrem Autoloader oder Ihrer Library zu verwendenden Medien, das Beschriften Ihrer Bandkassetten sowie deren Schreibschutz. Ein umsichtiges Beschriften und Behandeln der Bandkassetten verlängert das Leben der Bandkassetten und des Autoloaders oder der Library.
  • Seite 44: Beschriften Der Bandkassetten

    die Daten und den integrierten Servo-Code, der vom Kassettenhersteller auf das Medium geschrieben wurde, zerstören, wodurch die Kassette unbrauchbar wird. • Bringen Sie Etiketten nur in dem dafür vorgesehenen Bereich auf der Kassette an. Beschriften der Bandkassetten Das Gerät verfügt über einen Strichcode-Leser, der die Bandetiketten lesen kann und die Bestandsdaten abspeichert.
  • Seite 45: Schreibschutz Von Bandkassetten

    WICHTIG: Das Strichcode-Etikett darf nur wie gezeigt angebracht werden. Dabei muss der alphanumerische Teil zur Unterseite der Bandkassette weisen. Bringen Sie niemals mehrere Etiketten auf einer Kassette an, da zusätzliche Etiketten zu einem Verklemmen der Kassette im Bandlaufwerk führen können. Schreibschutz von Bandkassetten Alle wiederbeschreibbaren Datenkassetten verfügen über einen Schreibschutzschieber, um ein versehentliches Löschen oder Überschreiben von Daten zu verhindern.
  • Seite 46: Sl24 - Einschubnummerierung Mit Aktivierung Des Einzigen Mail-Einschubs

    Die Magazine können über das Operator Control Panel (OCP), das Remote Management Interface (RMI) oder von Hand entnommen werden. Sun empfiehlt, Magazine mit OCP oder RMI zu entriegeln. Das Magazin darf nur manuell entnommen werden, wenn die Entnahme über das OCP oder das RMI fehlschlug oder das Gerät nicht mehr in Betrieb ist.
  • Seite 47: Sl48 - Einschubnummerierung Mit Deaktiviertem Mail-Einschub

    Bei SL48 werden die Speichereinschübe beginnend beim Magazin unten links nummeriert, wie in Abbildung 29 gezeigt. 11387 Abbildung 29 SL48 – Einschubnummerierung mit deaktiviertem Mail-Einschub Wenn der SL48-Mail-Einschub aktiviert ist, werden alle Speichereinschubsnummern angepasst, wie Abbildung 30 gezeigt. Die Speichereinschübe in den anderen Magazinen werden entsprechend neu nummeriert.
  • Seite 48 Bandkassetten und Magazine...
  • Seite 49: Betrieb Des Autoloaders Oder Der Library

    4 Betrieb des Autoloaders oder der Library Der Autoloader oder die Library kann folgendermaßen betrieben werden: Remote Management Interface (RMI) – Das RMI ermöglicht Ihnen das Überwachen und • Steuern Autoloader oder Library von einer Website aus. Sie können auf die meisten Funktionen des Autoloaders oder der Library vom RMI aus zugreifen.
  • Seite 50: Anmeldung

    • „Ändern der Netzwerkkonfiguration“ auf Seite 64 • „Ändern des Administratorkennworts“ auf Seite 65 • „Einstellung von Datum/Uhrzeit“ auf Seite 66 • „Einstellen des Fehlerprotokollmodus“ auf Seite 66 • „Einstellen der Parameter für die Ereignismeldung“ auf Seite 67 • „Wiederherstellen der werkseitigen Standardwerte“...
  • Seite 51: Statusfenster

    TIPP: Standardmäßig ist das Administratorkennwort nicht festgelegt. Alle Zeichen sind leer. Sie müssen das Administratorkennwort vom OCP aus festlegen, um die Administratorfunktionen am OCP zu schützen und im RMI zu aktivieren. Statusfenster Das Fenster System Status (siehe Abbildung 32) zeigt den aktuellen Geräte- und Laufwerksstatus an. Das Fenster System Status SL48 zeigt auch den Netzteilstatus an.
  • Seite 52: Weitere Informationsquellen

    • Functional, fan failure. Das Netzteil liefert Strom an die Library, jedoch ist der Lüfter ausgefallen, was zum baldigen Ausfall des Netzteils führen kann. Das Netzteil sollte ersetzt werden. • Installed, failed. Das in der Einheit installierte Netzteil arbeitet nicht, und die Library verfügt nicht mehr über redundante Netzspannung.
  • Seite 53: Anzeige Statischer Laufwerksinformationen

    • y.yy ist die Version der Firmware der Robotik. • Bootcode Firmware Revision • IP Address – Die Netzwerkadresse des Autoloaders oder der Librarydes Autoloaders • MAC Address – Eine eindeutige Kennung für die Controller-Netzwerkschnittstelle des Autoloaders oder der Library •...
  • Seite 54: Identity: Seite Drive (Parallel Scsi)

    Abbildung 35 Identity: Seite Drive (Parallel SCSI) Betrieb des Autoloaders oder der Library...
  • Seite 55: Identity: Seite Drive (Fibre Channel)

    Abbildung 36 Identity: Seite Drive (Fibre Channel) Sie können Folgendes anzeigen, aber nicht ändern: • Vendor ID – Lautet immer HP. • Product ID – Vor Laufwerk zur Verfügung gestellte Informationen zur Identifizierung des Produkts. • Serial Number – Elektronische Seriennummer des Geräts. Diese sollte mit der physischen Seriennummer des Geräts übereinstimmen.
  • Seite 56: Status

    • Anschlussinformation für jeden konfigurierten Anschluss (nur FC-Laufwerk) • WWide Port Name – Eindeutige World Wide-Kennung des Anschlusses. Der WW-Knotenname unterscheidet sich leicht vom WW-Anschlussname. • Port Type – Die aktuelle Einstellung des Laufwerksanschlusses. Direkt angeschlossene Geräte weisen für gewöhnlich den Modus Loop auf. An ein Switch angeschlossene Geräte weisen für gewöhnlich den Modus Fabric auf.
  • Seite 57: Anzeigen Dynamischer Laufwerksinformationen

    • Functional, fan failure. Das Netzteil liefert Strom an die Library, jedoch ist der Lüfter ausgefallen, was zur Überhitzung und zum baldigen Ausfall des Netzteils führen kann. Das Netzteil sollte ersetzt werden. • Installed, failed. Das in der Einheit installierte Netzteil arbeitet nicht, und die Library verfügt nicht mehr über redundante Netzspannung.
  • Seite 58: Status: Seite Drive (Fibre Channel)

    Abbildung 39 Status: Seite Drive (Fibre Channel) Sie können Folgendes anzeigen, aber nicht ändern: • Status des Laufwerks Das Laufwerk funktioniert ordnungsgemäß. Das Gerät funktioniert, aber weist möglicherweise ein Problem auf, das behoben werden sollte. Das Laufwerk weist einen Fehlerstatus auf. •...
  • Seite 59: Anzeigen Des Bestands An Bandkassetten

    Anzeigen des Bestands an Bandkassetten Status: Seite Inventory bietet detaillierte Informationen über die Bänder in den Bandlaufwerken sowie eine Übersicht über die Bänder in den Magazineinschüben. Abbildung 40 Status: Seite Inventory Ein dunkles Rechteck zeigt einen vollen Einschub an, ein gelbes Rechteck zeigt eine Kassette mit einem Problem an, und ein weißes Rechteck zeigt einen leeren Einschub an.
  • Seite 60: Configuration

    Abbildung 41 Status: Inventory: Fenster Media Details Anzeigen im Fenster Media Details: • Slot # – Zeigt Mailslot oder die Indexnummer jedes Einschubs im Magazin von unten nach oben an. • Attn – Zeigt einen Problemstatus für Speichereinschübe an oder bietet Informationen zum Mail-Einschubstatus.
  • Seite 61 Abbildung 42 Configuration: Seite System Nachstehend eine Liste mit Änderungen, die vorgenommen werden können: • Autoloader oder Library Name – Wird als Sender von E-Mail-Warnmeldungen und als Identität des Geräts in SNMP-Meldungen verwendet. Der Name darf keine Leer- oder Sonderzeichen enthalten. •...
  • Seite 62 • Wenn der Modus Autoload aktiviert ist, wird die Kassette aus dem Einschub mit der kleinsten Nummer in das Bandlaufwerk eingelegt. Anschließend wird der sequenzielle Standardbetrieb fortgesetzt. • Wenn der Modus Loop aktiviert ist, wird die ursprünglich erste Kassette in der Einschubreihenfolge erneut eingelegt, nachdem alle verfügbaren Kassetten verwendet wurden.
  • Seite 63: Ändern Der Laufwerkskonfiguration

    • Barcode Label Length Reported to Host – Die Anzahl der an die Hostanwendung gemeldeten Strichcodezeichen. Diese Option bietet eine Austauschkompatibilität mit Libraries mit begrenzteren Strichcode-Lesekapazitäten. Der Standardwert ist 8. • Barcode Label Alignment Reported to Host – Konfiguriert das Ende der Strichcode-Etikettzeichen, das an die Hostanwendung berichtet wird, wenn weniger als die maximale Anzahl an Zeichen erkannt wird.
  • Seite 64: Ändern Der Netzwerkkonfiguration

    Abbildung 44 Configuration: Seite Drive (Fibre Channel) Bei einem Fibre Channel-Bandlaufwerk können Sie diesen Bildschirm verwenden, um die FC-Anschlüsse zu konfigurieren. Es steht folgende Anschlussfelder zur Verfügung: • Speed – Automatic, 1 Gb/s, 2 Gb/s oder 4 Gb/s. Der Standardwert lautet Automatic. •...
  • Seite 65: Ändern Des Administratorkennworts

    Abbildung 45 Configuration: Seite Netzwerk Sie können Folgendes ändern: • DHCP Address – Wenn On aktiviert wurde, erhält das Gerät bei jedem Start eine IP-Adresse von einem DHCP-Server. Der Standardwert lautet On. • IP Address – Konfiguriert die IP-Adresse, wenn der Wert für DHCP Address nicht On lautet. •...
  • Seite 66: Einstellen Des Datums Und Der Uhrzeit

    Abbildung 46 Configuration: Seite Password Das Kennwort weist genau acht Zahlen auf, zwischen 0 und 9. Einstellen des Datums und der Uhrzeit Verwenden Sie Configuration: Seite Date/Time, um Datum und Uhrzeit einzustellen. Die Uhrzeit basiert auf einer 24-Stunden-Uhr, wobei 1:00 pm 13:00 Uhr entspricht. Abbildung 47 Configuration: Seite Date/Time Einstellen des Fehlerprotokollmodus Der Zugriff auf...
  • Seite 67: Einstellen Der Parameter Für Die Ereignismeldung

    Abbildung 48 Configuration: Seite Log Einstellen der Parameter für die Ereignismeldung Configuration: Seite Event Notification ermöglicht Ihnen das Konfigurieren von E-Mail-Warnmeldungen zu Autoloader- oder Library-Ereignissen. Abbildung 49 Configuration: Seite Event Notification Sie können Folgendes ändern: • Notification Level – Die Ereignistypen, für die das Gerät eine E-Mail senden soll. •...
  • Seite 68 WICHTIG: Sobald Sie das Administratorkennwort auf Null (leer) zurücksetzen, können Sie nicht mehr auf die Administratorfunktionen im RMI zugreifen. Hierzu müssen Sie zuerst ein Administratorkennwort über das OCP einrichten. Verwenden Sie zum Ändern des Administratorkennworts „Configuration: Seite Password“ auf Seite 66. Abbildung 50 Configuration: Seite Restore Defaults Folgende Einstellungen werden wiederhergestellt: •...
  • Seite 69: Operations

    WICHTIG: Wenn die Standardwerte wiederhergestellt werden, erkannt die Library die Bandlaufwerke in der Library von unten nach oben und nummeriert diese neu. Wenn seit der letzten Erkennung der Bandlaufwerke zwischen den beiden Bandlaufwerken ein drittes hinzugefügt wurde, werden das hinzugefügte Bandlaufwerk und die darüber befindlichen Bandlaufwerke neu nummeriert.
  • Seite 70: Entriegeln Und Austauschen Von Magazinen

    Abbildung 52 Operations: Seite Inventory Entriegeln und Austauschen von Magazinen Verwenden Sie Operations: Seite Magazines, um das rechte oder linke Magazin zu entriegeln. Wenn Sie auf Release klicken, entriegelt das Gerät das Magazin und zeigt Left Magazine Unlocked oder Right Magazine Unlocked auf dem OCP-Bildschirm an.
  • Seite 71: Service The Library - Service-Zugangsbeschränkung

    Abbildung 54 Support: Seite General Diagnostic Service the Library - Service-Zugangsbeschränkung Support: Seite Service the Library kann nur von Servicemitarbeitern zugegriffen werden. Nur diese können detaillierte Tests für die verschiedenen Komponenten des Geräts oder besondere Lese-/Schreibdiagnosen der Laufwerke ausführen. Abbildung 55 Support: Seite Service the Library Bestimmung und Aktualisierung von Firmware Verwenden Sie Support: Seite...
  • Seite 72: Neustart Des Geräts

    Abbildung 56 Support: Seite Firmware Neustart des Geräts Verwenden Sie Support: Seite Reboot, um einen Soft Reset des Geräts durchzuführen. Dadurch wird der Power On Self Test (POST) ausgeführt, und es findet ein Scan nach einem neuen Bestand statt. Die RMI-Website wird mit einer kleinen Zeitverzögerung aktualisiert. Diese Dauer sollte für das erneute Laden der Seite ausreichen.
  • Seite 73: Reinigung Der Bandlaufwerke

    Abbildung 58 Support: Seite Library Logs Reinigung der Bandlaufwerke Verwenden Sie Support: Seite Clean Drive, um die Bandlaufwerke zu reinigen. • Slot # – Wählen Sie die Einschubnummer des Reinigungsbands aus. • Drive – Wählen Sie das zu reinigende Laufwerk aus. Abbildung 59 Support: Seite Clean Drive Sun Service-Verknüpfung Verwenden Sie...
  • Seite 74: Sl24 Operator Control Panel (Ocp)

    SL24 Operator Control Panel (OCP) Das Operator Control Panel an der Vorderseite des Geräts enthält ein grünes LCD mit zwei Zeilen zu je 16 Zeichen, vier Funktionstasten und vier LEDs. Das OCP bietet alle Informationen, die Sie zum Überwachen des Status des Autoloaders und zum Steuern aller Funktionen benötigen. Folgende Funktionen sind über das OCP verfügbar: •...
  • Seite 75: Led-Anzeigen

    LED-Anzeigen Das OCP enthält vier LED-Anzeigen, die eine Übersicht über den Gerätestatus bieten, wie in detailliert beschrieben. Abbildung 61 11159 Abbildung 61 LED-Anzeige Ready. Leuchtet, wenn das Gerät eingeschaltet ist. Blinkt bei Aktivität des Grün Bandlaufwerks oder der Robotik. Clean. Leuchtet, wenn eine Reinigungskassette verwendet werden sollte. Gelb Attention.
  • Seite 76: Steuertasten Des Ocp

    Tabelle 9 Drive status Status Bedeutung IDLE In das Laufwerk wurde ein Band eingelegt, aber es ist inaktiv Im Laufwerk ist kein Band Das Laufwerk führt einen Lesevorgang aus Das Laufwerk spult vor Das Laufwerk führt einen Schreibvorgang aus Das Laufwerk lädt eine Kassette Das Laufwerk entlädt eine Kassette Das Laufwerk wird gereinigt Das Laufwerk spult zurück...
  • Seite 77: Aufbau Der Menüstruktur

    Aufbau der Menüstruktur Die OCP-Optionen sind in fünf Menüs organisiert: Unlock Mailslot, Status/Information, Configuration, Operations und Support. Drücken Sie beim Startbildschirm Enter, um den ersten Menüeintrag aufzurufen. Verwenden Sie von einem Menü aus die Tasten Previous und Next um durch die Menüs zu blättern.
  • Seite 78: Eingeben Des Administratorkennworts

    Eingeben des Administratorkennworts TIPP: Standardmäßig ist das Administratorkennwort nicht festgelegt. Alle Zeichen sind leer. Sie müssen das Administratorkennwort vom OCP aus festlegen, um die Administratorfunktionen am OCP zu schützen und im RMI zu aktivieren. Optionen, die ein Kennwort erfordern, fordern zur Eingabe eines Kennworts auf, bevor Zugriff auf die zugriffsbeschränkten Bildschirme gewährt wird.
  • Seite 79: Status/Information

    11345 Abbildung 64 Entnehmen eines Bands aus dem Mail-Einschub Status/Information Das Menü Status/Information bietet Zugriff auf die folgenden Statusoptionen: • „Inventory (Bestandstest)“ auf Seite 79 • „Geräteinformationen“ auf Seite 80 • „Laufwerksinformationen“ auf Seite 81 • „Komponentenstatus“ auf Seite 81 •...
  • Seite 80: Autoloader Information

    Tabelle 10 Bedeutung der Bildschirmanzeigen Angezeigte Zeichen Bedeutung Im Einschub befindet sich ein Band Der Einschub ist leer Der Mail-Einschub ist aktiviert, aber es befindet sich kein Band im Einschub Im Mail-Einschub befindet sich ein Band Im Einschub befindet sich ein Reinigungsband Es liegt ein Medienproblem vor, häufig aufgrund einer beschädigten oder nicht kompatiblen Kassette HINWEIS:...
  • Seite 81: Laufwerksinformationen

    Durch Verwenden von Previous oder Next können Sie einen der folgenden Informationsbildschirmen auswählen: • Autoloader Time • Firmware rev. • Product ID • Serial number • SCSI ID and LUN • Slots and Mailslots • Master drive • Odometer • WWide Node Name for the FC node to which the Library is connected. (nur Fibre Channel-Geräte) Laufwerksinformationen So rufen Sie Laufwerksinformationen ab:...
  • Seite 82: Netzwerkinformationen

    • Warning • Critical • Fehlgeschlagen Netzwerkinformationen So greifen Sie auf Netzwerkeinstellungen für das Gerät zu: Drücken Sie vom Startbildschirm aus so oft Previous oder Next, bis der Bildschirm Status/Information anzeigt. Drücken Sie zum Auswählen Enter. Drücken Sie Previous oder Next, bis der Bildschirm Network Information anzeigt. Drücken Sie zum Auswählen Enter.
  • Seite 83: Festlegen Der Anzahl Reservierter Einschübe

    So ändern Sie das Administratorkennwort: Drücken Sie vom Startbildschirm aus so oft Previous oder Next, bis der Bildschirm Configuration anzeigt. Drücken Sie zum Auswählen Enter. Drücken Sie Previous oder Next, bis der Bildschirm Change Admin Password anzeigt. Drücken Sie zum Auswählen Enter. Die erste Zahl blinkt.
  • Seite 84: Strichcode-Ausgabeformat

    Strichcode-Ausgabeformat Sie können konfigurieren, wie der Strichcode des Bands im OCP oder RMI angezeigt und wie dieses an die Hostsoftware ausgegeben wird. Sie können die Anzahl der anzuzeigenden Zeichen konfigurieren. Außerdem können Sie konfigurieren, ob die Zahlen links- oder rechtsbündig ausgerichtet werden sollen.
  • Seite 85: Festlegen Des Hauptlaufwerks

    HINWEIS: Sun empfiehlt, dass Sie nur Anschluss A verkabeln. Konfigurieren Sie Anschluss B bei Fibre Speed und Port Type als Auto Detect. So konfigurieren Sie die FC-Einstellungen: Drücken Sie vom Startbildschirm aus so oft Previous oder Next, bis der Bildschirm Configuration anzeigt.
  • Seite 86: Festlegen Von Verhalten

    Drücken Sie Enter, um die angezeigte Konfiguration auszuwählen. Der Bildschirm zeigt entweder Drive 1 Set to Master oder Drive 2 Set to Master an. Festlegen von Verhalten Der Autoloader unterstützt drei Verhaltensmodi: Automatic, Random und Sequential. Der Autoloader erkennt den erforderlichen Modus automatisch aus der Serie der empfangenen SCSI-Befehle, jedoch können Sie den Modus auch im Menü...
  • Seite 87: Einstellen Des Datums Und Der Uhrzeit

    Geben Sie das Administrationskennwort ein, wenn Sie dazu aufgefordert werden. Drücken Sie Previous oder Next, bis der Bildschirm Autoloader Mode anzeigt. Die zweite Zeile des Bildschirms zeigt Automatic, Sequential oder Random an. Drücken Sie die Enter. Drücken Sie Previous oder Next, um auf den Bildschirmen nach Automatic, Sequential oder Random zu blättern.
  • Seite 88: Konfigurieren Der Automatischen Reinigung

    Drücken Sie Previous (Vorheriger) oder Next (Nächster), bis auf dem Bildschirm Configure Network Settings (Netzwerkeinstellungen konfigurieren) angezeigt wird. Drücken Sie zum Auswählen Enter. Drücken Sie Previous oder Next, bis der Bildschirm DHCP Disabled oder DHCP Enabled anzeigt. Drücken Sie Enter, um das DHCP-Verhalten zu ändern. Wenn DHCP deaktiviert ist, drücken Sie Previous oder Next, bis der Bildschirm IP address anzeigt.
  • Seite 89: Wiederherstellen Der Werkseitigen Standardwerte

    Drücken Sie Previous oder Next, bis der Bildschirm Configure Auto Cleaning anzeigt. Drücken Sie zum Auswählen Enter. Drücken Sie Previous oder Next, bis der Bildschirm Auto Cleaning Disabled oder Auto Cleaning Enabled anzeigt. Drücken Sie Enter, um die Konfiguration der automatische Reinigung zu ändern. Drücken Sie Previous oder Next, bis der Bildschirm die gewünschte Konfiguration anzeigt.
  • Seite 90: Entsperren, Entnehmen Und Austauschen Von Magazinen

    So rufen Sie das Menü Operations auf: Drücken Sie vom Startbildschirm aus Previous oder Next, bis der Bildschirm Operations anzeigt. Drücken Sie zum Auswählen Enter. Drücken Sie Previous oder Next, bis der Bildschirm die ausgewählte Funktion anzeigt. Drücken Sie zum Auswählen Enter. Entsperren, Entnehmen und Austauschen von Magazinen Diese OCP-Optionen ermöglichen Ihnen den Zugriff auf das linke und das rechte Magazin.
  • Seite 91: Verschieben Von Bändern Im Autoloader

    Gehen Sie zum Reinigen des Bandlaufwerks wie folgt vor: Drücken Sie vom Startbildschirm aus Previous oder Next, bis der Bildschirm Operations anzeigt. Drücken Sie zum Auswählen Enter. Drücken Sie Previous oder Next, bis der Bildschirm Clean Drive anzeigt. Drücken Sie zum Auswählen Enter.
  • Seite 92: Aktualisierung Des Bandkassettenbestands

    Wenn die Quelle ein Magazin ausgewählt hat, verwenden Sie Previous oder Next, um den Einschub auszuwählen (dasselbe gilt für Right Magazine). Es werden nur Einschübe mit Bändern aufgeführt. In der zweiten Zeile wird der Strichcode für das Band angegeben oder Full angezeigt. Wenn der richtige Einschub angezeigt wird, drücken Sie zur Auswahl Enter.
  • Seite 93: Aktivieren Von Kennwortsperren

    Drücken Sie Previous oder Next, bis der Bildschirm Reboot Autoloader anzeigt. Drücken Sie zum Auswählen Enter. Aktivieren von Kennwortsperren Diese Option sperrt die eingeschränkten Bereiche. Sie wird in der Regel verwendet, wenn Sie zum Zurücksetzen der Sperren nicht auf den Timeout warten möchten. Das Ein- und Ausschalten des Geräts oder ein Zurücksetzen des Geräts setzt die Sperren ebenfalls zurück.
  • Seite 94: Ausführen Der Demo

    Ausführen der Demo Verwenden Sie diese Option, um ein Programm zur Gerätedemo auszuführen. Die Demo wird fortgesetzt, bis im OCP Cancel gedrückt wird. Für den Zugriff auf diese Funktion benötigen Sie das Administratorkennwort. So starten Sie die Demo: Drücken Sie vom Startbildschirm aus Previous oder Next, bis der Bildschirm Support anzeigt. Drücken Sie zum Auswählen Enter.
  • Seite 95: Aktualisierung Von Firmware

    Drücken Sie vom Startbildschirm aus Previous oder Next, bis der Bildschirm Support anzeigt. Drücken Sie zum Auswählen Enter. Drücken Sie Previous oder Next, bis der Bildschirm Run Wellness Test anzeigt. Drücken Sie zum Auswählen Enter. Geben Sie das Administrationskennwort ein, wenn Sie dazu aufgefordert werden. Drücken Sie Previous oder Next, bis der Bildschirm Select Cycles anzeigt.
  • Seite 96: Anzeigen Von Protokollen

    TIPP: Die Anzeige zeigt nur die ersten 16 Zeichen des Dateinamens. Wenn Sie über mehrere Firmware-Dateien auf dem USB-Laufwerk verfügen, stellen Sie sicher, dass Sie diese anhand ihrer ersten 16 Zeichen unterscheiden können. Verbinden Sie das USB-Flash-Laufwerk mit dem USB-Anschluss an der Rückseite des Geräts. Drücken Sie vom Startbildschirm aus Previous oder Next, bis der Bildschirm Support anzeigt.
  • Seite 97: Erzwingen Der Bandausgabe

    Drücken Sie Previous oder Next, bis der Bildschirm Autoloader Error Log anzeigt, um Fehlermeldungen anzuzeigen – oder bis der Bildschirm Autoloader Warning Log anzeigt, um Warnungen anzuzeigen. Drücken Sie zum Auswählen Enter. Geben Sie das Administrationskennwort ein, wenn Sie dazu aufgefordert werden. Drücken Sie Enter, um eine Meldungsbeschreibung zu erhalten.
  • Seite 98: Navigationstasten Des Ocp

    • Ändern der SCSI-ID des Laufwerks (Configuration > Drive Configuration) • Ändern der Netzwerkkonfiguration (Configuration > Network Configuration) • Strichcode-Ausgabeformat (Configuration > Barcode Reporting Format) • Ändern des Administratorkennworts (Configuration > Administrator Password) • Standardwerte wiederherstellen (Configuration > Restore Defaults) •...
  • Seite 99: Verwenden Des Ocp

    Tabelle 12 Navigationstasten Nach Ruft den nächsten Eintrag auf der aktuellen Menüebene auf. Wenn ein Menueinträg rechts auf der obersten Ebene hervorgehoben ist, wird der folgende Menüeintrag aufgerufen, beispielsweise von Info zu Configuration. Wenn ein Zeichen auf dem Bildschirmfeld hervorgehoben ist, wird das folgende Zeichen aufgerufen. Wenn es keinen nächsten Eintrag gibt, ist die Taste nicht aktiv.
  • Seite 100: Statusmeldungsleiste

    Abbildung 65 OCP-Menü mit einer Anzeige der erstmaligen Informationen zum Systemstatus Das OCP-Menü weist eine Statusmeldungsleiste, eine Menüleiste und ein Anzeigefenster auf. Die erstmaligen Informationen zum Systemstatus beinhalten grundlegende Informationen zur Library, dem Laufwerk und dem Magazin sowie zu deren Status. Alle aktivierten Laufwerke werden angezeigt.
  • Seite 101: Menüleiste

    Menüleiste Die Menüleiste enthält vier Gruppen von Menüfunktionen: • Info • Configuration • Operations • Support HOME Info C o n f i gu r at i o n Op e r at i o n s S u pp o r t P o w e r On/Off D r i v e s Status Library...
  • Seite 102: Administratorkennwort

    Administratorkennwort TIPP: Standardmäßig ist das Administratorkennwort nicht festgelegt. Alle Zeichen sind leer. Sie müssen das Administratorkennwort vom OCP aus festlegen, um die Administratorfunktionen am OCP zu schützen und im RMI zu aktivieren. Durch das Administratorkennwort erhalten Sie Zugriff auf sämtliche OCP-Funktionen, jedoch nicht auf Service.
  • Seite 103: Magazin Mit Mail-Einschubmöglichkeit Und Einschub, Jeweils Mit Einem Weißen Punkt Markiert

    Für die linke Seite stehen Magazine ohne Mail-Einschübe, mit einem Mail-Einschub oder mit drei Mail-Einschüben zur Verfügung. Die SL48 Tape Libraries werden mit dem Magazin mit 3 Mail-Einschüben unten links geliefert. Linke Magazine mit Mail-Einschubmöglichkeit sind mit einem weißen Punkt unten rechts markiert, der sich auf einer Linie mit einem weißen Punkt vorne an der Blende befindet, wie in Abbildung 67 gezeigt.
  • Seite 104: Verschieben Von Medien (Operations > Move Media)

    11350 Abbildung 69 Entnehmen des vorhandenen Bands aus dem Mail-Einschub HINWEIS: Möglicherweise wird die Meldung Mailslot opening angezeigt. Zu diesem Zeitpunkt werden keine Tastenbefehle angenommen. HINWEIS: Wenn beim SCSI das Entnehmen von Medien deaktiviert/aktiviert ist, kann der Mail-Einschub nicht von der Vorderseite aus entriegelt/geöffnet werden. Die folgende Meldung wird angezeigt: “Media Removal Prevented by Host Software”.
  • Seite 105: Menü Operations

    Markieren Sie Operations -> Move Media, und drücken Sie zur Auswahl OK. Abbildung 70 Menü Operations Geben Sie das Administrationskennwort ein, wenn Sie dazu aufgefordert werden. Verwenden Sie zur Navigation durch das Feld Source Type die Pfeile nach oben und nach unten, und drücken Sie OK.
  • Seite 106: Menü Info

    Menü Info Das Menü Info bietet die folgenden Optionen. Keine dieser Optionen ist kennwortgeschützt. Abbildung 71 Menü Info Anzeigen von Informationen zum Status (Info > Status) Informationen zum Status können für das System, die Library oder für ein bestimmtes Laufwerk angezeigt werden.
  • Seite 107: Anzeigen Von Informationen Zur Identität (Info > Identity)

    Anzeigen von Informationen zur Identität (Info > Identity) Informationen zur Identität können für die Library oder für ein bestimmtes Laufwerk angezeigt werden. Library: Zeigt die Seriennummer und die Produkt-ID, den Controller und die Bootcode • Firmware Revisions, die IP-Adresse, den Library-Modus, die Anzahl der reservierten Einschübe und den Status der Mail-Einschübe an.
  • Seite 108: Menü Configuration

    Menü Configuration Das Menü Configuration bietet die folgenden Optionen: Abbildung 72 Menü Configuration Ändern der Library-Konfiguration (Configuration > Library Configuration) Diese Option ermöglicht das Angeben des Laufwerks, das als Hauptlaufwerk eingerichtet ist, das Angeben des Library-Modus sowie das Festlegen der Anzahl der aktiven Einschübe. Darüber hinaus können Sie festlegen, ob die Mail-Einschübe aktiviert sind.
  • Seite 109 Library-Modi Modus Automatic Der Modus Automatic (Standard) ermöglicht der Library das Umschalten zwischen dem Modus Random und dem Modus Sequential, je nach empfangenem SCSI-Befehl. Die Library ist im Modus Sequential, bis sie bestimmte Medienwechsler-SCSI-Befehle erkennt, die sie in den Modus Random versetzen.
  • Seite 110: Ändern Der Laufwerkskonfiguration (Configuration > Drive Configuration)

    verfolgen kann. Wenn die Library die Verwendungsanzahl aller Reinigungskassetten kennt, wählt die Library die mit der höchsten Verwendungsanzahl. Die automatische Reinigung ist standardmäßig deaktiviert. Sie können die automatische Reinigung auch dann aktivieren, wenn sich keine Reinigungskassetten im Gerät befinden. In diesem Fall zeigt das Gerät eine Warnmeldung an.
  • Seite 111: Strichcode-Ausgabeformat (Configuration > Barcode Reporting Format)

    HINWEIS: Wenn Sie das Administrationskennwort vergessen, können Sie kein neues Kennwort eingeben. Wenden Sie sich in diesem Fall an Ihren HP Servicepartner. Strichcode-Ausgabeformat (Configuration > Barcode Reporting Format) Diese Option legt das Format der Bandstrichcode-Anzeige für das Bedienfeld und den Host fest. Mit dieser Option können Sie die Anzahl der Zeichen für die Anzeige und die Ausrichtung dieser Ziffern nach links oder nach rechts konfigurieren.
  • Seite 112: Einstellen Von Datum Und Uhrzeit Der Library (Configuration > Set Date/Time)

    • Mail-Einschubkonfiguration: Mail-Einschub deaktiviert • Automatische Reinigung: Deaktiviert • SNMP: Deaktiviert, aber gespeicherte Adressen ändern sich nicht • E-Mail-Meldung: Deaktiviert, aber Konfigurationen bleiben erhalten Die folgenden Einstellungen werden nicht zurückgesetzt: • Administratorkennwort • Netzwerkeinstellungen (Netzwerk ist immer aktiviert, und die Netzwerkadressen bleiben erhalten) •...
  • Seite 113: Menü Operations

    Menü Operations Das Menü Operations enthält die folgenden Library-Vorgangsoptionen: Abbildung 74 Menü Operations Öffnen des Mail-Einschubs (Operations > Open Mailslot) Mail-Einschübe werden nur mit einer Hostsystemsoftware verwendet, die diese Funktion unterstützt. Die Mail-Einschubfunktion ermöglicht das Einlegen und Entfernen von bis zu drei Kassetten. Für die linke Seite stehen Magazine ohne Mail-Einschübe, mit einem Mail-Einschub oder mit drei Mail-Einschüben zur Verfügung.
  • Seite 114: Entriegeln, Entnehmen Und Austauschen Von Magazinen (Operations > Unlock Left/Right Magazines)

    Entriegeln, Entnehmen und Austauschen von Magazinen (Operations > Unlock Left/Right Magazines) Diese Option gewährt Zugriff auf die Magazine links und rechts. Schieben Sie das Magazin nach dem Austausch von Bändern wieder vollständig in die Library. Das Magazin rastet ein. Um auf die Magazine zugreifen zu können, benötigen Sie das Administratorkennwort.
  • Seite 115: Menü Support

    Menü Support Im Menü Support stehen die folgenden Optionen zur Verfügung: Abbildung 76 Menü Support Ein- und Ausschalten von Laufwerken (Support > Power on/off Drives) Diese Option ermöglicht das Ein- und Ausschalten eines Laufwerks, wobei die übrige Library und andere Geräte eingeschaltet bleiben. Dies ist die übliche Vorgehensweise beim Austausch eines Laufwerks.
  • Seite 116: Ausführen Von Tests (Support > Run Tests)

    Die Option Clean zum Reinigen des Laufwerks lädt ein Reinigungsband in jedes beliebige aktive Laufwerk. Um diesen Befehl zu verwenden, müssen Sie zuerst das zu reinigende Laufwerk auswählen und dann auswählen, aus welcher Position das Reinigungsband geladen werden soll. Source Type: Schaltet zwischen allen verfügbaren Quellen um: Mail-Einschub, Magazin. •...
  • Seite 117: Erzwingen Einer Laufwerksausgabe (Support > Force Drive Eject)

    Verfügung. Für den Zugriff auf diese Funktion benötigen Sie das Administratorkennwort. Um diesen Befehl verwenden zu können, wählen Sie das Laufwerk oder die Laufwerke für die Aktualisierung aus, und geben Sie dann die Position an, von der das Firmware-Aktualisierungsband geladen werden soll. Source Type: Schaltet zwischen allen verfügbaren Quellen um: Magazine und Laufwerke.
  • Seite 118 Betrieb des Autoloaders oder der Library...
  • Seite 119: Fehlerbehebung

    5 Fehlerbehebung ACHTUNG: Diese Library oder dieser Autoloader ist so konstruiert, dass sie bzw. er mithilfe der mitgelieferten Rackschienen in einem Rack installiert betrieben werden kann. Die Library und der Autoloader können außerdem auf einer ebenen Fläche aufgebaut werden, wenn sie in das optionale Rack-zu-Desktop-Umrüstkit eingebaut sind.
  • Seite 120: Sl24 Parallel Scsi-Bandlaufwerk - Scsi-Standardadressen

    11434 Abbildung 77 SL24 Parallel SCSI-Bandlaufwerk – SCSI-Standardadressen 1. Bandlaufwerke mit SCSI-Adresse 4 2. Bandlaufwerke mit SCSI-Adresse 5 • SL48: Bei Bandlaufwerken voller Bauhöhe lautet die SCSI-Standardadresse 4. Bei Bandlaufwerken halber Bauhöhe lautet die SCSI-Standardadresse für das untere Laufwerk in jedem Laufwerkseinschub voller Bauhöhe 4 und für das obere Laufwerk 5, wie in Abbildung 78 gezeigt.
  • Seite 121 • Wenn die Anwendungssoftware oder das Betriebssystem das Bandlaufwerk erkennt, jedoch nicht den Autoloader oder die Library, gehen Sie wie folgt vor: • Stellen Sie sicher, dass die Unterstützung mehrerer LUNs am HBA aktiviert ist. Das Gerät verwendet zwei Logical Unit Numbers (LUNs) zur Steuerung des Bandlaufwerks (LUN 0) und der Robotik (LUN 1).
  • Seite 122: Fibre Channel-Verbindungsprobleme

    des Parallel SCSI-Busses befinden, ist eine Terminierung erforderlich. Informationen zum Aktiveren oder Deaktivieren der Terminierung finden Sie in den Handbüchern der jeweiligen Geräte am Parallel SCSI-Bus. • Um den zweiten Parallel SCSI-Anschluss des Geräts zu terminieren, nehmen Sie den Terminator aus dem Zubehörpaket, und drücken Sie ihn fest in einen der beiden Parallel SCSI-Anschlüsse auf der Rückseite.
  • Seite 123: Betriebsprobleme

    Betriebsprobleme Tabelle 14 Probleme mit der Stromversorgung Problem Lösung Gerät lässt sich nicht einschalten. Prüfen Sie die Netzkabelverbindungen. Stellen Sie sicher, dass der Netzschalter an der Vorderseite gedrückt wurde und die grüne LED READY leuchtet. Stellen Sie sicher, dass die Steckdose eingeschaltet ist. Versuchen Sie eine andere Steckdose.
  • Seite 124: Probleme Beim Verschieben Von Bändern

    Tabelle 16 Probleme beim Verschieben von Bändern Lösung Problem Das Band steckt im Laufwerk Führen Sie die folgenden Schritte in der beschriebenen Reihenfolge fest. aus, um das feststeckende Band zu entnehmen. HINWEIS: Das Bandlaufwerk muss das Band zurückspulen, bevor es ausgeworfen wird.
  • Seite 125: Medienprobleme

    Tabelle 17 Medienprobleme Lösung Problem Die Reinigungs- oder Stellen Sie sicher, dass Sie Daten- und Reinigungskassetten Datenkassette ist mit dem verwenden, die mit dem Laufwerk und Ihrem Gerätemodell Laufwerk nicht kompatibel. kompatibel sind (siehe „Bandkassetten“ auf Seite 43). Stellen Sie außerdem sicher, dass Sie für den Vorgang eine Kassette des richtigen Typs verwenden.
  • Seite 126: Parallel Scsi-Gerät Nicht Erkannt

    Tabelle 18 Parallel SCSI-Gerät nicht erkannt Lösung Problem Gerät nicht erkannt • Überprüfen Sie, ob der HBA mehrere LUNs unterstützt und diese Funktion aktiviert ist. Wenn dies nicht der Fall ist, wird nur das Bandlaufwerk erkannt. • Prüfen Sie auf einen Konflikt der SCSI-IDs. •...
  • Seite 127: Die Led Attention Leuchtet

    Tabelle 19 Die LED Attention leuchtet Lösung Problem Die LEDs Attention und Cleaning Der Grund hierfür besteht wahrscheinlich in einem schmutzigen leuchten. Laufwerk, das ein Band nicht lesen kann und es als ungültig markiert. Zeigen Sie den Bestand mit dem RMI an. Notieren Sie sich die Einschübe mit Bändern mit !-Markierung.
  • Seite 128: Leistungsprobleme

    Tabelle 20 Bestandsprobleme Problem Lösung • Stellen Sie sicher, dass das Etikett ordnungsgemäß angebracht ist. Bei der Bestandserfassung wird Siehe „Beschriften und Laden der Bandkassetten“ auf Seite 42. nicht der Strichcode angezeigt, sondern die Kassette stattdessen • Stellen Sie sicher, dass das Etikett nicht verschmutzt ist. als Full markiert Die Bestandserfassung dauert Bringen Sie auf allen Bandkassetten hochqualitative Etiketten an.
  • Seite 129: Durchschnittliche Dateigröße

    werden von Software verwaltet, die unter einem bestimmten Betriebssystem ausgeführt wird. Der Sicherungsprozess kann nur so schnell ausgeführt werden wie das langsamste Glied in dieser Kette. Überprüfen Sie die Spezifikationen und die Leistung folgender Elemente, um Engpässe in Ihrem System erkennen zu können: •...
  • Seite 130: Dateisystemtyp

    Dateisystemtyp Das Dateisystem bestimmt die Organisation der Dateien auf den Festplatten. Wenn die Dateien über mehrere Festplatten mit mehreren Controllern verteilt sind, können einige Festplatten suchen, während andere lesen. Informationen zur Auswirkung auf die Leistung des Dateisystems Ihres Systems finden Sie in Tabelle Tabelle 24 Auswirkung auf die Leistung bei verschiedenen Dateisystemen Dateisystem...
  • Seite 131: Auswirkung Auf Die Leistung Bei Verschiedenen Festplattenverbindungen

    mit unzureichender Bandbreite kann nicht ausreichend Daten für die Bandlaufwerke und einen Schreibvorgang bei voller Geschwindigkeit bieten. Informationen zur Auswirkung auf die Leistung der Festplattenverbindung Ihres Systems finden Sie in Tabelle Tabelle 25 Auswirkung auf die Leistung bei verschiedenen Festplattenverbindungen Verbindungstyp Auswirkung auf die Leistung Empfehlungen...
  • Seite 132: Konfiguration Des Betriebssystems

    Verbindungstyp Auswirkung auf die Leistung Empfehlungen LTO-2 HH: GRENZWERTIG. Bei • Wenn Sie ein LTO-3- Parallel SCSI: Ultra vollständiger Verwendung und unter 2 (80) Bandlaufwerk verwenden, der Bedingung, dass die Verbindung zu aktualisieren Sie für Parallel den Festplatten nicht dazu führt, dass SCSI-Festplatten auf Ultra 320.
  • Seite 133: Novell

    Führen Sie in Services einen Rechtsklick auf Removable Storage aus, und wählen Sie Stop aus. Unter Status sollte ein leeres Feld angezeigt werden, wie in Abbildung 79 gezeigt. Abbildung 79 Dienst Removable Storage Führen Sie erneut einen Rechtsklick auf Removable Storage aus, und wählen Sie Properties aus. Ändern Sie den Startup type auf Disabled, und klicken Sie anschließend auf OK.
  • Seite 134: Sicherungsserver

    • Beenden Sie so viele Programme wie möglich, während Sie eine Sicherung oder eine Wiederherstellung ausführen. Achten Sie besonders auf Überwachungsanwendungen, wie beispielsweise Antivirensoftware, die jede gelesene Datei überprüfen. Falls Sie sich um Viren und die Sicherungsleistung sorgen, führen Sie einen Virenscan aus, bevor Sie die Sicherung starten.
  • Seite 135: Festplatten-Image, Flash Oder Sequenziell

    Systemeigene Sicherungsanwendungen basierend auf tar, cpio, NT Backup etc. weisen keine zusätzlichen Funktionen auf, wie sie zum Verwalten der Bandbreitenanforderungen der schnelleren Bandlaufwerke erforderlich sind, und sollten nur zum Testen grundlegender Funktionalität verwendet werden. Für eine optimale Sicherungs- und Wiederherstellungsleistung sollten Sie eine leistungsstarke Sicherungsanwendung verwenden.
  • Seite 136: Medien

    Tabelle 27 Auswirkung auf die Leistung bei verschiedenen Autoloader- oder Library-Verbindungen Verbindungstyp Auswirkung auf die Leistung Empfehlungen GUT. Bei vollständiger Verwendung Parallel SCSI: Ultra 320 Ultra 320 ist ein hervorragendes kann eine Ultra 320 SCSI-Verbindung Übertragungsmedium, weist jedoch bei einer 2:1 Komprimierung nur ausreichend Bandbreite für ein ausreichend Bandbreite für die LTO-3-Laufwerk je Bus auf.
  • Seite 137: Service Und Reparatur

    • Reinigen Sie das Bandlaufwerk. Entsprechende Anleitungen finden Sie unter „Bandkassetten“ auf Seite 43. Service und Reparatur Manuelle Entriegelung der Magazine Wenn Sie die Magazine nicht vom OCP oder RMI aus entfernen können, gehen Sie folgendermaßen vor: Ziehen Sie das Netzkabel vom Gerät ab. Finden Sie die von der Geräterückseite aus die Zugangsöffnungen für die rechten und linken Magazine.
  • Seite 138: Fehlercodes

    11342 Abbildung 81 Entriegelung des Magazins Schieben Sie eine Büroklammer in die Zugangsöffnung. Ziehen Sie das Magazin auf der Vorderseite der Einheit heraus. Wiederholen Sie Schritt 3 für das andere Magazin, falls nötig. Befinden sich weitere Bänder im Gerät oder konnten Sie die Magazine und Laufwerke nicht manuell entnehmen, wenden Sie sich für weitere Anleitungen an den Sun Service.
  • Seite 139: Auffinden Von Fehlercodeinformationen Auf Dem Sl48 Ocp

    Wenn Sie das Fehlerprotokoll im Menü Support anzeigen, zeigt das OCP-Fehlerprotokoll den Fehlercode an, wie in Abbildung 83 gezeigt. Abbildung 83 Fehlercode im OCP-Fehlerprotokoll Der Code 9B ist der Hauptfehlercode, 37 ist der Fehlersubcode, und 31 ist eine subcodespezifische Information, die nur werkseitig verwendet wird. Wenn Sie Enter drücken, zeigt das OCP die Fehlermeldung an, wie in Abbildung 84 gezeigt.
  • Seite 140: Auffinden Von Fehlercodeinformationen Auf Dem Rmi

    24/06/05 ist das Datum im Format TT-MM-JJ. 01:48 ist die Uhrzeit im 24-Stundenformat. Beispielsweise: 1:00 pm ist 13:00. D7 ist der Hauptfehlercode. 50 ist der Fehlersubcode. Auffinden von Fehlercodeinformationen auf dem RMI Fehlercodes finden Sie auf dem RMI unter: Support: Seite Library Logs.
  • Seite 141: Hauptfehlercodes

    Tabelle 28 Hauptfehlercodes Fehlercode Beschreibung Details und Lösung Barcode-Leser kann nicht initialisiert Schalten Sie die Einheit aus und wieder werden ein, und wiederholen Sie den Vorgang Keine Antwort vom Barcode-Leser Keine Antwort vom EEPROM des Robotik-Controllers Robotik-Controller – Allgemeines Problem Einstellung des Greifers Motorparameter fehlgeschlagen...
  • Seite 142 Fehlercode Beschreibung Details und Lösung • Wenn dieser Fehler beim ersten Schlitten blockiert Einschalten nach dem Entpacken oder Verschieben des Geräts oder nach dem Austauschen des Gehäuses auftritt, stellen Sie sicher, dass die Transportsperre oben entfernt und an der Rückseite angebracht wurde (siehe Transportsperre).
  • Seite 143 Fehlercode Beschreibung Details und Lösung • Führen Sie den Funktionstest aus. Enden der Drehung – Bewegung nicht im erwarteten Bereich • Stellen Sie sicher, dass nichts die Ein- und Ausfahrtbewegung der Robotik blockiert. Führen Sie den Funktionstest aus Enden des Schlittens –...
  • Seite 144 Fehlercode Beschreibung Details und Lösung • Führen Sie den Funktionstest aus. Schlittenmotor #2 blockiert. • Wenn das Problem weiterhin besteht, Schlittenblock #2 kann nicht im erwarteten wenden Sie sich an den Sun Support. Bereich gefunden werden. Schlittenausgangssensor #2 nicht gefunden •...
  • Seite 145 Fehlercode Beschreibung Details und Lösung • Prüfen Sie das Netzwerkkabel. Initialisierung des Netzwerks fehlgeschlagen • Stellen Sie sicher, dass die Netzwerkkonfiguration ordnungsgemäß vorgenommen wurde. • Wenn DHCP aktiviert ist, stellen Sie sicher, dass ein DHCP-Server eingeschaltet ist und im Netzwerk des Geräts ausgeführt wird.
  • Seite 146 Fehlercode Beschreibung Details und Lösung Fehler des externen Lüfters. Der Subcode Prüfen Sie, ob der Lüfter funktioniert und zeigt den betroffenen Lüfter an. Subcode nicht blockiert wird 00: Laufwerksschlitten #1. Subcode 01: Laufwerksschlitten • Schalten Sie das Gerät aus und wieder I2C-Bus-Fehler.
  • Seite 147: Beschreibungen Der Fehlersubcodes

    Greifer: Der Teil der Robotikbaugruppe, der Medien ergreift. Schieber: Der Teil der Robotikbaugruppe, der ein- und ausfährt, um Vorgänge zu holen und abzulegen: get und put. Lift: Der Teil der Robotikbaugruppe, der sich in vertikaler Richtung bewegt. Drehung: Der Teil der Robotikbaugruppe, der die Ro- botik zu jedem Magazin und jedem Laufwerk dreht.
  • Seite 148 Subcode Beschreibung Fehler beim Lesen des Barcode-Etiketts Fehler bei der Ermittlung des zusätzlichen Bestands Fehler beim Schließen des Greifers Fehler bei der Bewegung des Schiebers zur Vorposition Fehler beim Öffnen des Greifers Fehler bei der Hinaufbewegung des Schlittens zum Sensor Fehler bei der Rückwärtsbewegung des Schiebers zur Vorposition Fehler an der Einschubvorposition...
  • Seite 149: Fehlersubcodes Des Geräts

    Subcode Beschreibung Fehler bei der Bewegung des ersten Schiebers Fehler bei der Bewegung des ersten Greifers Fehler bei der Bewegung des zweiten Schiebers Fehler bei der Bewegung des zweiten Greifers , Holbereich fehlgeschlagen Fehler bei der Bewegung des dritten Schiebers zur Ausgangsposition Magazinentriegelung fehlgeschlagen Fehler bei der Bewegung des Schlittens...
  • Seite 150: Fehlercodes Des Laufwerks

    Tabelle 30 Fehlersubcodes des Geräts Fehlercode Beschreibung Initialisierung (Wake up) des Laufwerks fehlgeschlagen Fehler beim Zugriff auf den Einschubstatus Laden der Robotik hat Cartridge Present-Sensor nicht erreicht Keine Aktivität nach Ladebefehl Timeout beim Laden des Bandes Keine Aktivität nach Ladebefehl Timeout beim Auswerfen des Laufwerks Laufwerk erfolglos terminiert Band wurde beim Robotik-Entladen nicht ausgeworfen...
  • Seite 151: Warnungsereignisse

    Warnungsereignisse Tabelle 32 Warnungsereigniscodes Ereignis- Beschreibung Details und Lösung code Reinigungsband installiert. Schließen Sie den Reinigungsprozess ab, und wiederholen Sie den Vorgang. Reinigungsfehler. Die Reinigung konnte Möglicherweise wurde statt einer nicht ausgeführt werden. Reinigungskassette eine Datenkassette geladen. • Überprüfen Sie das Reinigungsband, und tauschen Sie es aus, falls erforderlich.
  • Seite 152 Ereignis- Beschreibung Details und Lösung code • Stellen Sie sicher, dass der Lüfter des Fehler des externen Lüfters (Lüfterbetrieb betroffenen Lüfters funktioniert und wurde eingestellt). Der Subcode zeigt an, nicht blockiert wird. welcher Laufwerksschlittenlüfter betroffen ist. • Wenn das Problem weiterhin besteht, wenden Sie sich an den Sun Support.
  • Seite 153: Aktualisierung Und Wartung Des Autoloaders Oder Der Library

    VORSICHT! Der SL24 Tape Autoloader wiegt bis zu 15,6 kg ohne Medien und bis zu 20,4 kg mit Medien (24 Kassetten). Die SL48 Tape Library wiegt bis zu 24,6 kg ohne Medien und bis zu 34,2 kg mit Medien (48 Kassetten).
  • Seite 154: Installation Eines Neuen Bandlaufwerks

    Installation eines neuen Bandlaufwerks Die Library und der Autoloader unterstützen Sun LTO-Bandlaufwerke. Der SL24 Tape Autoloader kann ein Bandlaufwerk voller Bauhöhe oder bis zu zwei Bandlaufwerke halber Bauhöhe unterstützen. Die SL48 Tape Library kann bis zu zwei Bandlaufwerke voller Bauhöhe oder bis zu vier Bandlaufwerke halber Bauhöhe unterstützen.
  • Seite 155: Ausbauen Und Austauschen Eines Bandlaufwerks

    10798 Abbildung 89 Festziehen der blauen Rändelschrauben Planen Sie die Konfiguration Ihres neuen Bandlaufwerks: • Parallel SCSI: Siehe „Planung der SCSI-Konfiguration“ auf Seite 26. Wenn die SCSI-Adresse des Bandlaufwerks geändert werden muss, führen Sie die Änderung durch, bevor Sie das Laufwerk mit dem Host verbinden.
  • Seite 156: Festplatten-Leds

    10783 Abbildung 90 Festplatten-LEDs Entfernen Sie die Kabel und den Terminator, falls vorhanden, von dem auszutauschenden Bandlaufwerk. Lösen Sie die blauen Halterändelschrauben am Laufwerk (siehe Abbildung 91). Laufwerke halber Bauhöhe weisen zwei Halterändelschrauben auf. Laufwerke voller Bauhöhe weisen vier Halterändelschrauben auf. 10798 Abbildung 91 Halteschrauben am Bandlaufwerk Ziehen Sie das Laufwerk an seinem Griff gerade zurück, um es aus dem Autoloader oder der...
  • Seite 157: Installation Eines Bandlaufwerks

    Laufwerksbaugruppe, bis das Laufwerk an der Rückseite des Autoloaders oder der Library einrastet (siehe Abbildung 93). ACHTUNG: Schieben Sie das Bandlaufwerk am Griff hinein, und stützen Sie es dabei von unten, bis es die richtige Position erreicht hat. Wird diese Anleitung nicht befolgt, können die Steckkontakte beschädigt werden. 1 08 0 7 Abbildung 93 Installation eines Bandlaufwerks Ziehen Sie die blauen Halterändelschrauben mit der Hand fest, bis das Laufwerk gesichert ist.
  • Seite 158: Entnehmen Und Austauschen Eines Magazins

    Entnehmen und Austauschen eines Magazins ACHTUNG: Entnehmen Sie Magazine nur im Notfall oder dann manuell, wenn Sie die Magazine von beiden Seiten des Geräts entnehmen müssen. Wenn Sie sich nicht an das normale Verfahren halten, kann es zu Datenverlust und Beschädigungen der Geräte kommen. Die Magazine sollten mit dem OCP oder RMI entriegelt werden, falls möglich.
  • Seite 159: Verwenden Des Rmi

    rastet ein, wenn es ordnungsgemäß installiert wird. Sobald alle Magazine eingeschoben sind, führt die Library eine Bestandserfassung der ausgetauschten Magazine durch. Verwenden des RMI Wählen Sie Anmeldung den Administratorkontotyp aus, geben Sie das Administratorkennwort und, ein klicken Sie anschließend auf Sign In. Abbildung 94 Seite für die RMI-Anmeldung Rufen Sie folgende Seite auf: Operations: Seite...
  • Seite 160: Installation Eines Redundanten Netzteils (Nur Sl48)

    10863 Abbildung 96 Öffnungen für die manuelle Magazinentriegelung Entriegelung rechtes Magazin Entriegelung linkes Magazin Schieben Sie einen kleinen Metallstift oder eine Büroklammer in die entsprechende Entriegelungsöffnung, um den Entriegelungshebel zu betätigen (siehe Abbildung 97), und lassen Sie sich von einer zweiten Person dabei helfen, die Magazine aus dem Autoloader oder der Library zu entnehmen.
  • Seite 161: Installation Des Neuen Netzteils

    ACHTUNG: Komponenten können durch elektrostatische Entladung beschädigt werden. Bewahren Sie Teile bis zu ihrer Verwendung in elektrostatische Behälter auf. Stellen Sie sicher, dass Sie ordnungsgemäß geerdet sind, bevor Sie Komponenten berühren, die gegenüber elektrostatischen Entladungen empfindlich sind. So installieren Sie ein redundantes Netzteil: Verwenden Sie von der Rückseite der Library aus einen Kreuzschlitzschraubendrehers (Phillips), um die Abdeckung des Netzteileinschubs zu entfernen.
  • Seite 162: Netzteil-Leds

    11220 Abbildung 100 Netzteil-LEDs 1. Blau Anschluss an Netzspannung. 2. Gelb Lüfterausfall. Der Lüfter läuft zu langsam oder ist defekt. 3. Grün Das Netzteil versorgt die Library ordnungsgemäß mit Strom. Aktualisierung und Wartung des Autoloaders oder der Library...
  • Seite 163: Austauschen Des Netzteils (Sl48)

    Austauschen des Netzteils (SL48) Dieser Prozess bezieht sich nur auf die SL48. Ein redundantes Netzteil kann ausgetauscht werden, ohne dass dazu die Library ausgeschaltet werden muss. In diesem Prozess führen Sie folgende Schritte aus: • Ausschalten der Library und Abziehen des Netzsteckers (nur Libraries mit einem einzigen Netzteil) •...
  • Seite 164: Austauschen Des Library-Controllers (Sl48)

    11354 Abbildung 102 Installation des neuen Netzteils Schließen Sie ein Netzkabel an das ausgetauschte Netzteil an, und stecken Sie es in eine Steckdose. Schalten Sie die Tape Library ein, falls erforderlich. Stellen Sie sicher, dass das neue Netzteil ordnungsgemäß funktioniert. 11220 Abbildung 103 Netzteil-LEDs 1.
  • Seite 165: Ausbauen Des Library-Controllers

    ACHTUNG: Diese Komponente ist nicht hot-plug-fähig. Sie müssen die Library ausschalten, um den Library-Controller austauschen zu können. So tauschen Sie den Library-Controller aus: Zeichnen Sie die Einstellungen der Library auf, indem Sie sich die im OCP oder RMI angezeigten Werte notieren. Schalten Sie die Library an der Vorderseite aus.
  • Seite 166: Ausbauen Und Austauschen Des Untergehäuses

    VORSICHT! Der SL24 Tape Autoloader wiegt bis zu 15,6 kg ohne Medien und bis zu 20,4 kg mit Medien (24 Kassetten). Die SL48 Tape Library wiegt bis zu 24,6 kg ohne Medien und bis zu 34,2 kg mit Medien (48 Kassetten).
  • Seite 167: Entnehmen Der Bandkassette Aus Dem Laufwerk

    TIPP: Bei der SL48 werden die Konfigurationseinstellungen auf dem Library-Controller gespeichert und sollten an das neue Gehäuse übertragen werden, sobald Sie die Library-Controller-Karte im neuen Gehäuse installieren. Das Aufzeichnen der Konfigurationseinstellungen ist für den Fall von Vorteil, dass die Library-Controller-Karte ein Problem hat oder bei der Übertragung an das neue Gehäuse beschädigt wird. Entnehmen der Bandkassette aus dem Laufwerk Bevor Sie beginnen, stellen Sie sicher, dass sich in den Bandlaufwerken keine Kassetten befinden.
  • Seite 168: Ausbauen Des Netzteils Und Des Library-Controllers (Nur Sl48)

    10797 Abbildung 108 Ausbauen eines Bandlaufwerks Wiederholen Sie die Schritte 1 und 2 für alle anderen Bandlaufwerke. Ausbauen des Netzteils und des Library-Controllers (nur SL48) Bei der SL48 werden das Netzteil und der Library-Controller in das neue Gehäuse eingebaut. So bauen Sie das Netzteil aus: Lösen Sie die drei Halterändelschrauben am Netzteil.
  • Seite 169: Ausbauen Des Untergehäuses Des Racks Oder Der Abdeckung

    10916 Abbildung 110 Ausbauen des Library-Controllers Geben Sie den Library-Controller in eine antistatische Verpackung. Ausbauen des Untergehäuses des Racks oder der Abdeckung Sie benötigen einen Phillips Kreuzschlitzschraubendreher Größe 2, um das Untergehäusemodul auszubauen und auszutauschen. ACHTUNG: Heben Sie den Autoloader oder die Library an den seitlichen Kanten an. Wenn Sie den Autoloader oder die Library an den Magazinöffnungen oder den Öffnungen des Bandlaufwerks anheben, können Sie den Autoloader oder die Library beschädigen.
  • Seite 170: Auspacken Des Neuen Gehäuses

    Auspacken des neuen Gehäuses Packen Sie das neue Gehäuse aus, und setzen Sie es auf einem stabilen und ebenen Tisch ab. Heben Sie das Verpackungsmaterial auf. Sie benötigen es zur Rückgabe des alten Gehäuses. Austauschen des Untergehäuses ACHTUNG: Heben Sie das Gehäuse an den seitlichen Kanten an. Wenn Sie das Gehäuse an den Magazinöffnungen anheben, können Sie dadurch das Gehäuse beschädigen.
  • Seite 171: Befestigen Einer Tape Library Am Rack

    So bauen Sie den Autoloader oder die Library in ein Rack ein: Ziehen Sie den Autoloader oder die Library mit Unterstützung auf die Metallschienen, die sich im Rack bereits an der richtigen Position befinden. Befestigen Sie die Frontblende an der Vorderseite des Geräts mit einem Kreuzschraubendreher (Phillips Größe 2) am Rack, indem Sie auf beiden Seiten des Geräts die Halteschrauben in die kleinen Bohrungen in der Montagehalterung einsetzen und anziehen.
  • Seite 172 Aktualisierung und Wartung des Autoloaders oder der Library...
  • Seite 173: A Technische Daten

    A Technische Daten Abmessungen und Gewicht Tabelle 33 Abmessungen und Gewicht des SL24 Tape Autoloaders: alle Modelle Merkmale Gerät ohne Verpackung Gerät verpackt Höhe 87,5 mm 250 mm Breite 445 mm 580 mm Tiefe 775,5 mm 990 mm Gewicht 15 kg 25,5 kg Tabelle 34 Abmessungen und Gewicht der SL48 Tape Library: alle Modelle Merkmale...
  • Seite 174 Technische Daten...
  • Seite 175: B Zulassungs- Und Sicherheitshinweise

    B Zulassungs- und Sicherheitshinweise Zulassungshinweise Identifikationsnummern für die Zulassungsbehörden Für die Zulassungszertifizierung und -identifizierung wurde Ihrem Produkt eine eindeutige Zulassungsnummer zugewiesen. Die Zulassungsnummer befindet sich zusammen mit den erforderlichen Zulassungszeichen und Informationen auf dem Typenschild des Produkts. Beziehen Sie sich immer auf diese Zulassungsnummer, wenn Sie Informationen zur Zertifizierung dieses Produkts anfordern möchten.
  • Seite 176: Geräte Der Klasse B

    Geräte der Klasse B Dieses Gerät wurde getestet und entspricht den Grenzwerten für digitale Geräte der Klasse B (siehe Abschnitt 15 der FCC-Bestimmungen). Diese Grenzwerte bieten einen ausreichenden Schutz gegen schädliche Interferenzen bei einer Installation in Wohnräumen. Das Gerät erzeugt und verwendet hochfrequente Schwingungen und kann sie ausstrahlen.
  • Seite 177: Sicherheitswarnungen Für Laser

    Sicherheitswarnungen für Laser VORSICHT! Beachten Sie Folgendes, um zu vermeiden, dass Sie sich gefährlichen Strahlungen aussetzen: • Versuchen Sie nicht, das Gehäuse des Lasergeräts zu öffnen. Im Inneren befinden sich keine Komponenten, die vom Benutzer gewartet werden können. • Benutzen Sie das Lasergerät ausschließlich gemäß den in diesem Dokument enthaltenen Anleitungen und Hinweisen.
  • Seite 178: Bsmi-Hinweise

    BSMI-Hinweise Hinweise für Japan Hinweise für Korea Zulassungs- und Sicherheitshinweise...
  • Seite 179: Sicherheit

    Sicherheit Hinweise für Taiwan zum Batterienrecycling Die Taiwan EPA schreibt vor, dass Unternehmen, die Trockenbatterien herstellen oder importieren, entsprechend Artikel 15 der Abfallentsorgungsvorschrift auf allen Batterien, die verkauft oder verteilt werden, Hinweise zur Wiederverwertung bzw. Entsorgung anbringen müssen. Weitere Informationen zur ordnungsgemäßen Entsorgung von Batterien erhalten Sie bei qualifizierten Recyclingunternehmen in Taiwan.
  • Seite 180: Waste Electrical And Electronic Equipment (Weee) Richtlinie

    Waste Electrical and Electronic Equipment (WEEE) Richtlinie Entsorgung von Altgeräten aus privaten Haushalten in der EU Dieses Symbol auf dem Produkt oder auf der Produktverpackung bedeutet, dass das Produkt nicht über den Hausmüll entsorgt werden darf. Benutzer sind verpflichtet, die Altgeräte an einer Rücknahmestelle für Elektro- und Elektronik-Altgeräte abzugeben.
  • Seite 181: C Elektrostatische Entladung

    C Elektrostatische Entladung Beachten Sie beim Einrichten des Systems oder beim Umgang mit den Bauteilen die folgenden Sicherheitsvorkehrungen, um eine Beschädigung des Systems zu vermeiden. Die Entladung statischer Elektrizität über einen Finger oder einen anderen Leiter kann die Systemplatine oder andere Bauteile beschädigen, die gegenüber elektrostatischer Entladung empfindlich sind.
  • Seite 182 Elektrostatische Entladung...
  • Seite 183: Glossar

    Glossar Bandkassette Ein Behältnis, das ein Magnetband enthält, das bearbeitet werden kann, ohne Band und Behältnis voneinander zu trennen. Das Gerät arbeitet mit Daten- und Reinigungskassetten. Diese Kassetten sind nicht miteinander austauschbar. Bandlaufwerk Eine elektromechanische Vorrichtung, die Magnetbänder bewegt und über Mechanismen verfügt, mit denen Daten auf die Bänder geschrieben und von ihnen gelesen werden.
  • Seite 184 Grafische Benutzeroberfläche. Software, die dem Benutzer die Steuerung des Geräts über grafische Kontrollfenster ermöglicht. Der Vorgang, bei dem die Robotik eine Kassette aus einem Einschub oder einem Laufwerk nimmt. Abkürzung für Host Bus Adapter, eine Schnittstellenkarte, die im Computer gesteckt wird und die Verbindung zum Netzwerk herstellt. HVDS High Voltage Differential Signaling, wird auch als Differential-SCSI bezeichnet.
  • Seite 185 Laserprodukt der Klasse 1 Laserprodukte der Klasse 1 sind Produkte, bei denen die Stärke des erzeugten Laserstrahls (die mögliche Emissionsleistung) immer unter dem maximal zulässigen Wert bleibt, der eine Person ausgesetzt sein darf. Darum ist die Ausgangsleistung von Laserprodukten der Klasse I unter dem Niveau, ab dem nach allgemeinem Wissensstand ein Augenschaden eintreten kann.
  • Seite 186 Redundant Array of Inexpensive Disks. Eine Gruppe von Festplatten, die zusammenarbeiten und so die Leistung verbessern. RAID 5 bietet einen gewissen Paritätsschutz bei Laufwerksausfällen. Remote Management Interface. Eine webbasierte Oberfläche, die zum Überwachen und Steuern der Library verwendet wird. Das RMI ist eine Website, die auf der Library gehostet wird.
  • Seite 187 Universal Serial Bus. Ein Standard für einen seriellen Bus, der zum Zusammenkoppeln von Geräten verwendet wird. Verkettung Parallel SCSI-Peripheriegeräte können miteinander verkettet werden. Alle Geräte haben einen zusätzlichen Anschluss, über den das nächstfolgende Gerät in die Reihe eingebunden wird. Das letzte Gerät in der Kette muss terminiert sein.
