8. Entfernen Sie die DIMMs (siehe „Aus- und Einbauen eines DIMM-Moduls" auf
Seite 4-22).
Der Einbau erfolgt in umgekehrter Reihenfolge.
4.5.14

Auswechseln der Extenderkarte

Die folgende Anleitung beschreibt die Vorgehensweise beim Ausbau der
Extenderkarte.
1. Schalten Sie das System sowie alle angeschlossenen Peripheriegeräte aus und
ziehen Sie das Netzkabel des Systems ab.
2. Entfernen Sie die linke Gehäusewand.
3. Legen Sie das System vorsichtig mit der rechten Seite auf eine stabile und
rutschfeste Unterlage.
4. Entfernen Sie alle auf der Extenderkarte installierten PCI-Karten (siehe
Abschnitt 4.5.6, „Auswechseln einer PCI-Karte", auf Seite 4-23).
5. Entfernen Sie die PCI-Kartenführung links unten am Gehäuse, indem Sie die
Haltepins zusammendrücken und die Schiene nach hinten aus dem Gehäuse
ziehen.
Hierdurch wird das SCSI-Kabel freigelegt und kann in Schritt 6 abgezogen werden.
6. Ziehen Sie das SCSI-Datenkabel und den Stromkabelstecker an der Extenderkarte
ab (siehe
ABBILDUNG 4-26
7. Lösen Sie die 5 Schrauben, mit denen die Extenderkarte am Systemgehäuse
befestigt ist (siehe (1) bis (5) in
8. Drücken Sie den schwarzen Kunststoffriegel an der hinteren Ecksäule und dem
nächstgelegenen PCI-Kartensteckplatz hinein (6).
).

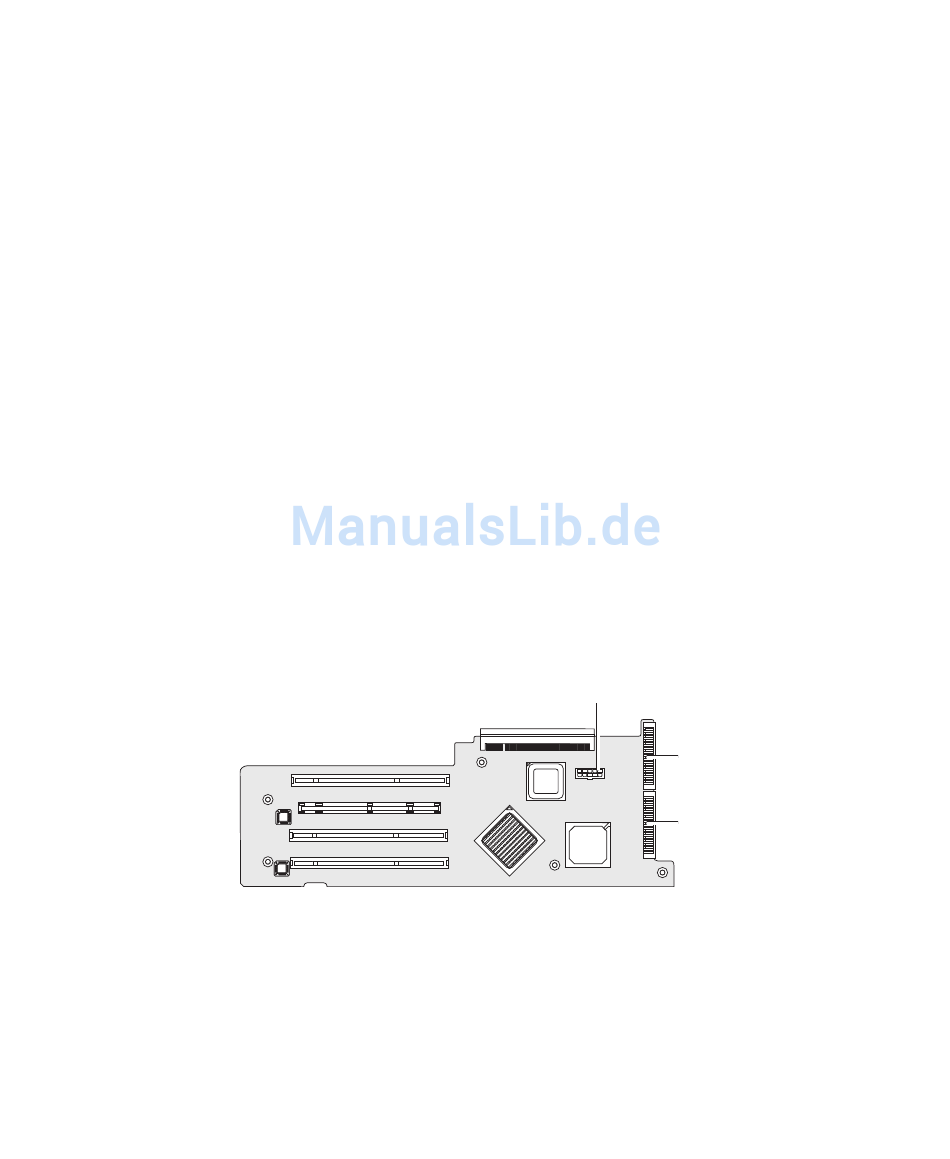

ABBILDUNG 4-26
Stromanschluss der Extenderkarte
Kabelanschlüsse der Extenderkarte
Extender Card Power
).
ABBILDUNG 4-27
Kapitel 4 Wartung der Workstation
SCSI B
SCSI B
SCSI A
SCSI A
4-35
