ABBILDUNG 4-20
Der Einbau erfolgt in umgekehrter Reihenfolge.
4.5.10

Auswechseln der USB-Soundkartenbaugruppe

So bauen Sie die USB-Soundkartengruppe aus (siehe
1. Schalten Sie das System und alle angeschlossenen Peripheriegeräte aus.
2. Entfernen Sie die linke Gehäusewand und die Frontblende.
3. Stellen Sie das System auf einer ebenen, stabilen Unterlage ab.
4. Ziehen Sie die Stecker der Audio-, USB- und IEEE 1394-Kabel an der Soundkarte ab
(1).
5. Lösen Sie die Befestigungsschraube der USB-Soundkartenbaugruppe außen an
der Vorderseite des Systemgehäuses (2).
6. Heben Sie die Soundkartenbaugruppe vorsichtig nach oben aus ihrer Halterung
in der Frontplatte.
7. Entfernen Sie die beiden Schrauben, mit denen die Soundkarte an ihrem
Metallrahmen befestigt ist (3).
8. Trennen Sie die Soundkarte von ihrem Metallrahmen (4).
3
3
3
3

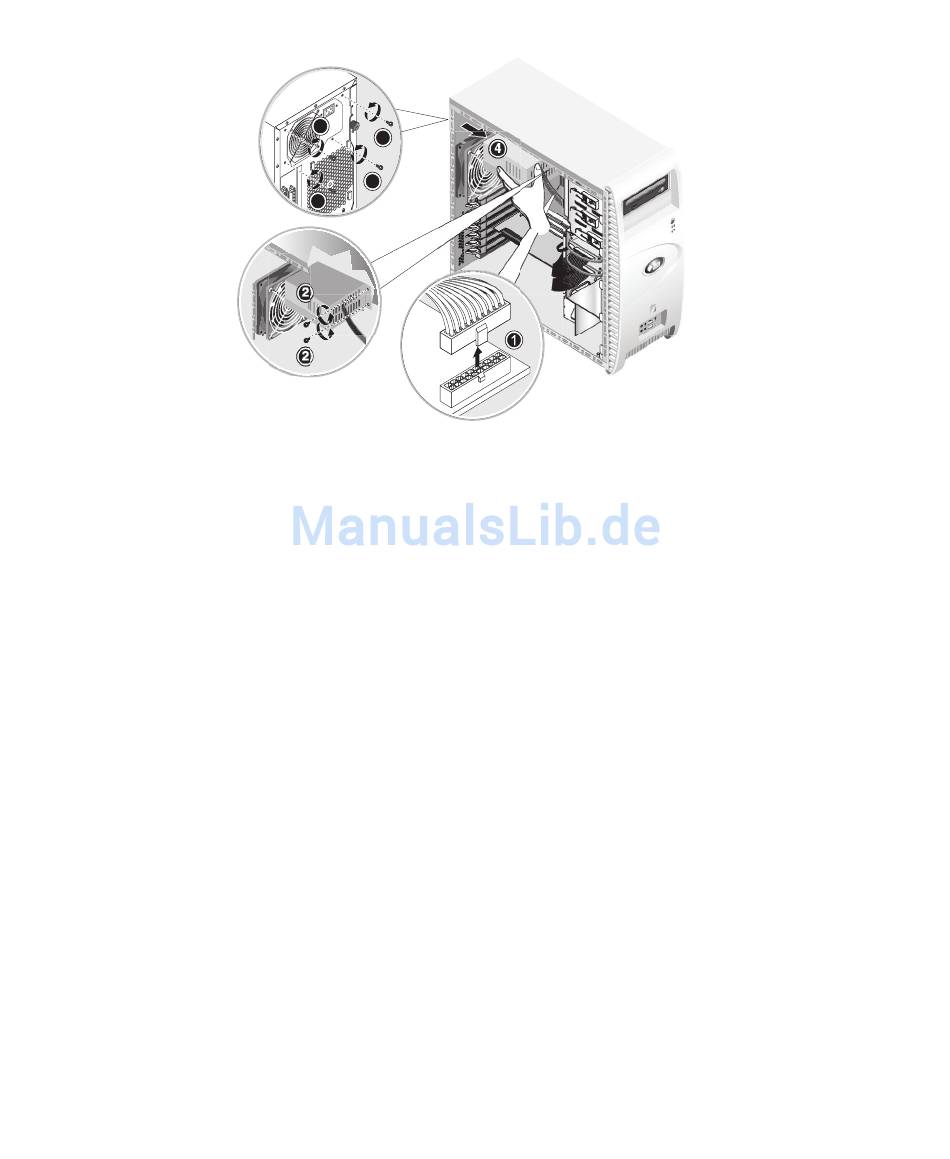

Ausbauen des Netzteils
ABBILDUNG 4-21
Kapitel 4 Wartung der Workstation
):
4-29
