4.5.8
Auswechseln des Systemlüfters
So bauen Sie den Systemlüfter aus (siehe
1. Schalten Sie das System sowie alle angeschlossenen Peripheriegeräte aus und
ziehen Sie das Netzkabel des Systems ab.
2. Entfernen Sie die linke Gehäusewand.
3. Legen Sie das System vorsichtig mit der rechten Seite auf eine stabile und
rutschfeste Unterlage.
4. Ziehen Sie den Stromstecker des Systemlüfters an der Hauptplatine ab (1).
5. Drücken Sie die Federtaste außen an der Gehäuserückseite in der Mitte des
Systemlüfters (2).
6. Halten Sie die Taste gedrückt, schieben Sie den Lüfter nach oben aus seiner
Halterung (3) und heben Sie ihn nach vorne heraus (4).

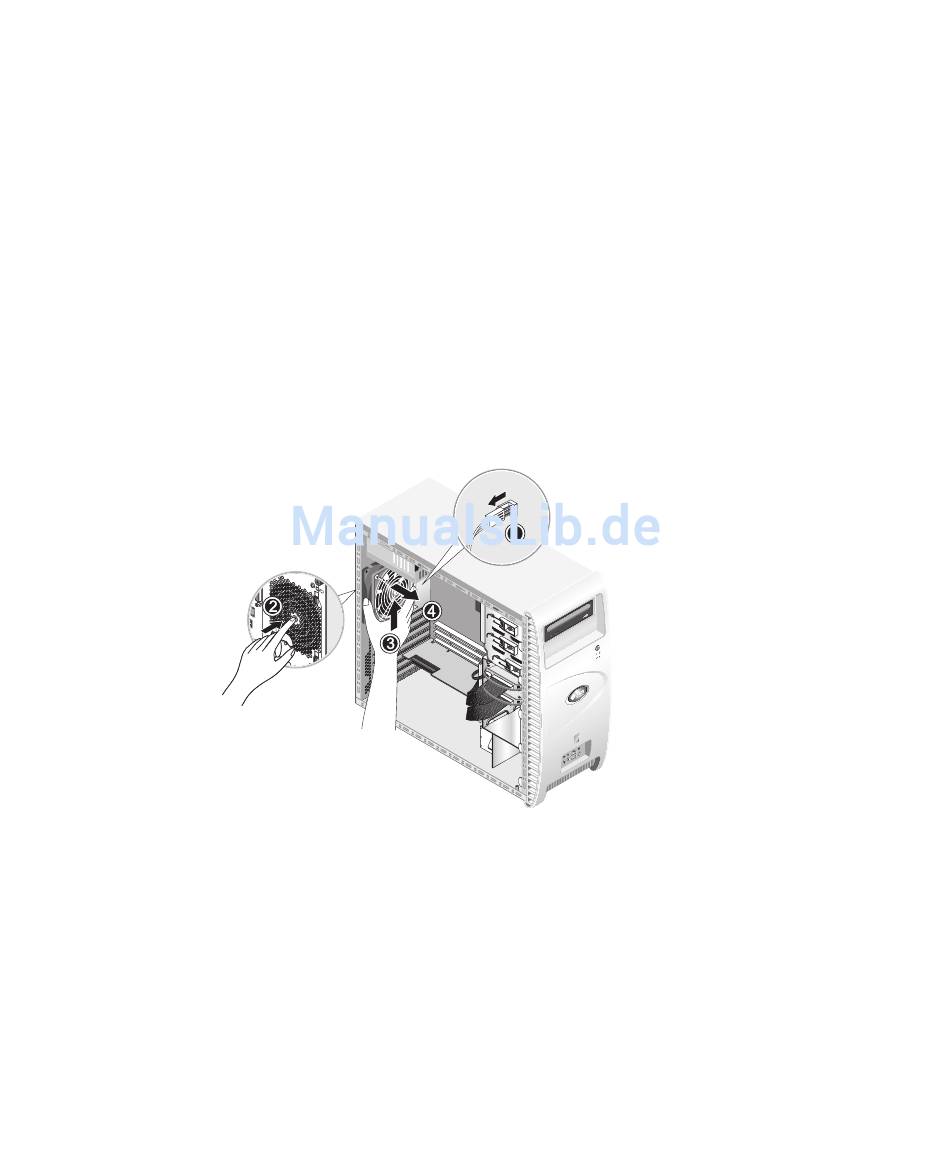

ABBILDUNG 4-18
7. Lösen Sie die vier Schnappriegel am Lüfterrahmen und trennen Sie den Lüfter
von seinem Rahmen.
Ausbauen des Systemlüfters
):
ABBILDUNG 4-18
Kapitel 4 Wartung der Workstation
4-27
