Sun Microsystems Java Workstation W1100z Benutzerhandbuch Seite 67

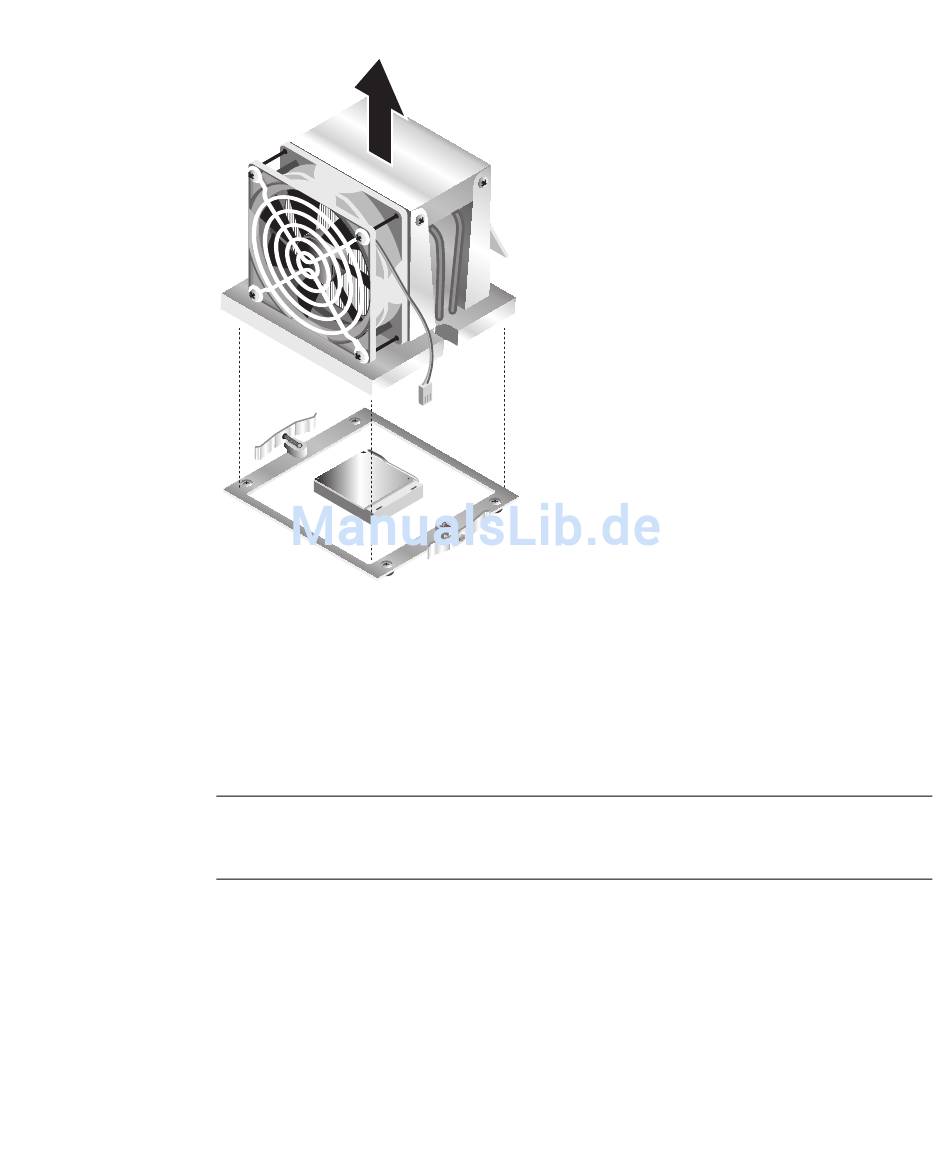

Ausbauen der Kühlkörper-/Lüfterbaugruppe
ABBILDUNG 4-9
8. Legen Sie den Kühlkörper umgedreht auf eine ebene Unterlage, um zu
verhindern, dass die Wärmeleitpaste mit anderen Komponenten in Berührung
kommt.
9. Entfernen Sie die Reste der Wärmeleitpaste mit einem Reinigungspad von der
Unterseite des Kühlkörpers und der Oberseite der CPU.
Hinweis – Die CPU muss unbedingt sorgfältig gereinigt werden, da die Reste der
Wärmeleitpaste beim Ausbau nicht mit der CPU oder anderen Komponenten in
Berührung kommen dürfen.
10. Drücken Sie den Feststellhebel des CPU-Sockels nach unten und ziehen Sie ihn
anschließend in die Senkrechte, um den Sockel zu entriegeln (siehe (1) in
).
ABBILDUNG 4-10
11. Belassen Sie den Feststellhebel in dieser Position und heben Sie die CPU aus dem
Sockel heraus (2).
Kapitel 4 Wartung der Workstation 4-17
