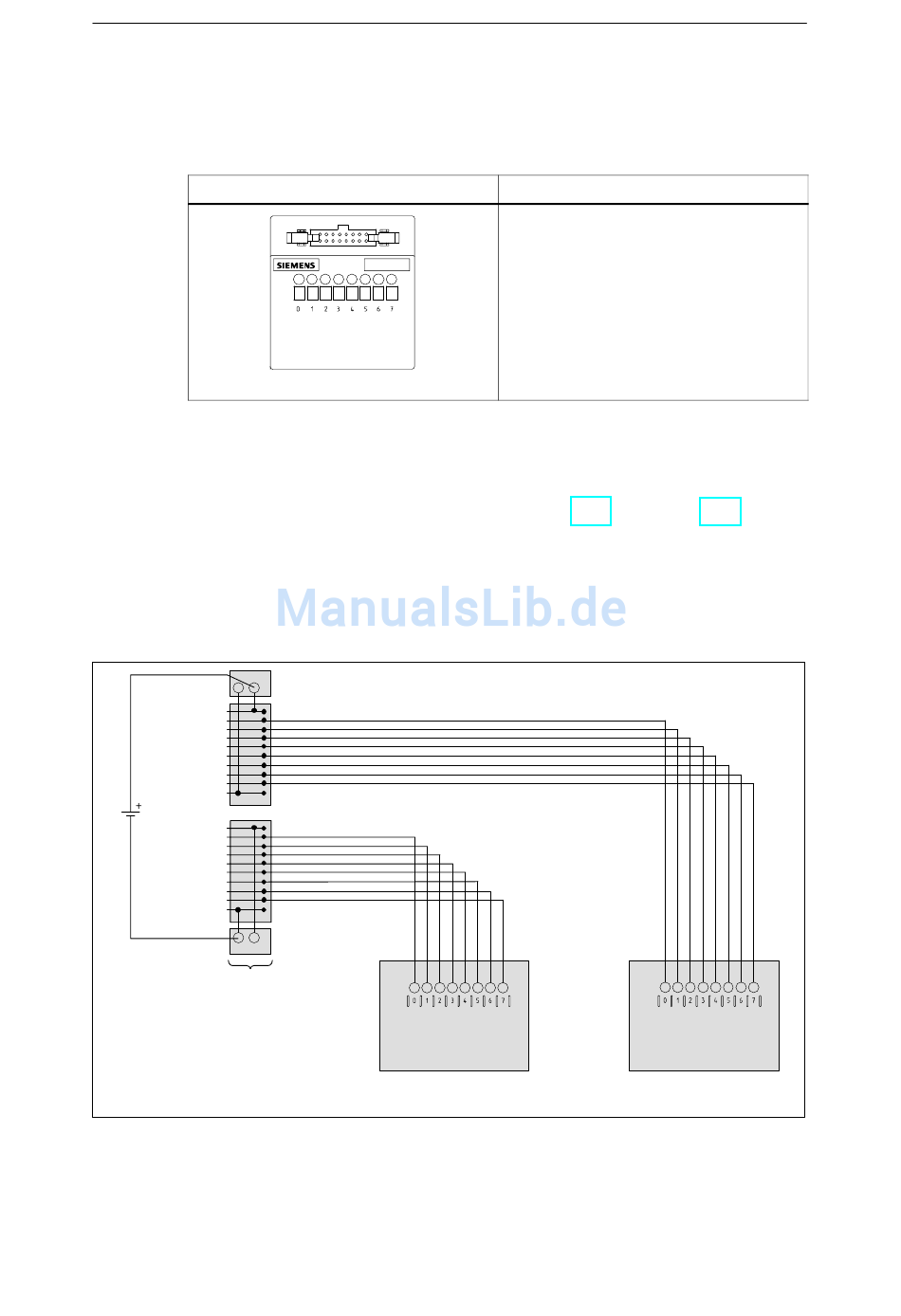

Belegung des Klemmenblocks für 1-Leiter-Anschluß
Tabelle 8-8
Frontansicht Klemmenblock
Versorgungsspannung anschließen
Die Versorgungsspannung müssen Sie immer am Frontsteckmodul anschließen.
Beachten Sie die Verdrahtungsregeln in der Tabelle 8-3 auf der Seite 8-7.
Im folgenden Beispiel müssen Sie L+ am Plus-Anschluß der oberen Klemme und
M am Minus-Anschluß der unteren Klemme anschließen.
Anschluß am Klemmenblock für 1-Leiter-Anschluß
– +
L+ 1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
M
– +
Frontsteckemodul
Bild 8-8 Verdrahtung einer Digitalbaugruppe mit Klemmenblock für 1-Leiter-Anschluß
Automatisierungssystem S7-300 Baugruppendaten
A5E00105504-03
SIMATIC TOP connect und SIMATIC TOP connect TPA
Klemmenbelegung des Klemmenblocks für 1-Leiter-Anschluß
Klemmenblock
Belegung der Klemmen
obere Reihe:
Klemme 0 bis 7: Ein-/Ausgänge x.0 bis x.7
Klemmenblock
8-15
