Digitalbaugruppen

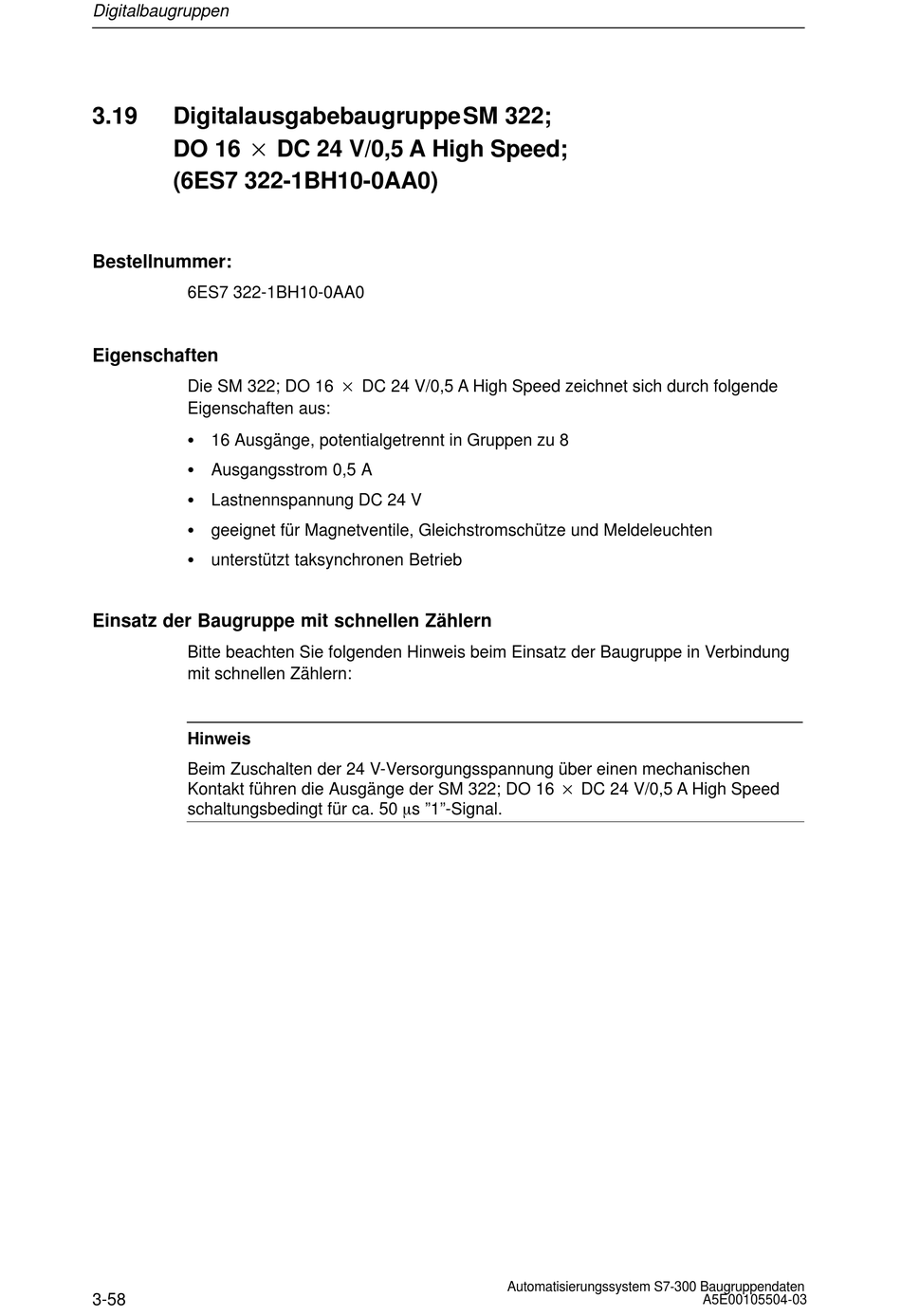

3.19
Digitalausgabebaugruppe SM 322;
DO 16
(6ES7 322-1BH10-0AA0)
Bestellnummer:
6ES7 322-1BH10-0AA0
Eigenschaften
Die SM 322; DO 16
Eigenschaften aus:
S 16 Ausgänge, potentialgetrennt in Gruppen zu 8
S Ausgangsstrom 0,5 A
S Lastnennspannung DC 24 V
S geeignet für Magnetventile, Gleichstromschütze und Meldeleuchten
S unterstützt taksynchronen Betrieb
Einsatz der Baugruppe mit schnellen Zählern
Bitte beachten Sie folgenden Hinweis beim Einsatz der Baugruppe in Verbindung
mit schnellen Zählern:
Hinweis
Beim Zuschalten der 24 V-Versorgungsspannung über einen mechanischen
Kontakt führen die Ausgänge der SM 322; DO 16
schaltungsbedingt für ca. 50 ms "1"-Signal.
3-58
DC 24 V/0,5 A High Speed;
DC 24 V/0,5 A High Speed zeichnet sich durch folgende
DC 24 V/0,5 A High Speed
Automatisierungssystem S7-300 Baugruppendaten
A5E00105504-03
