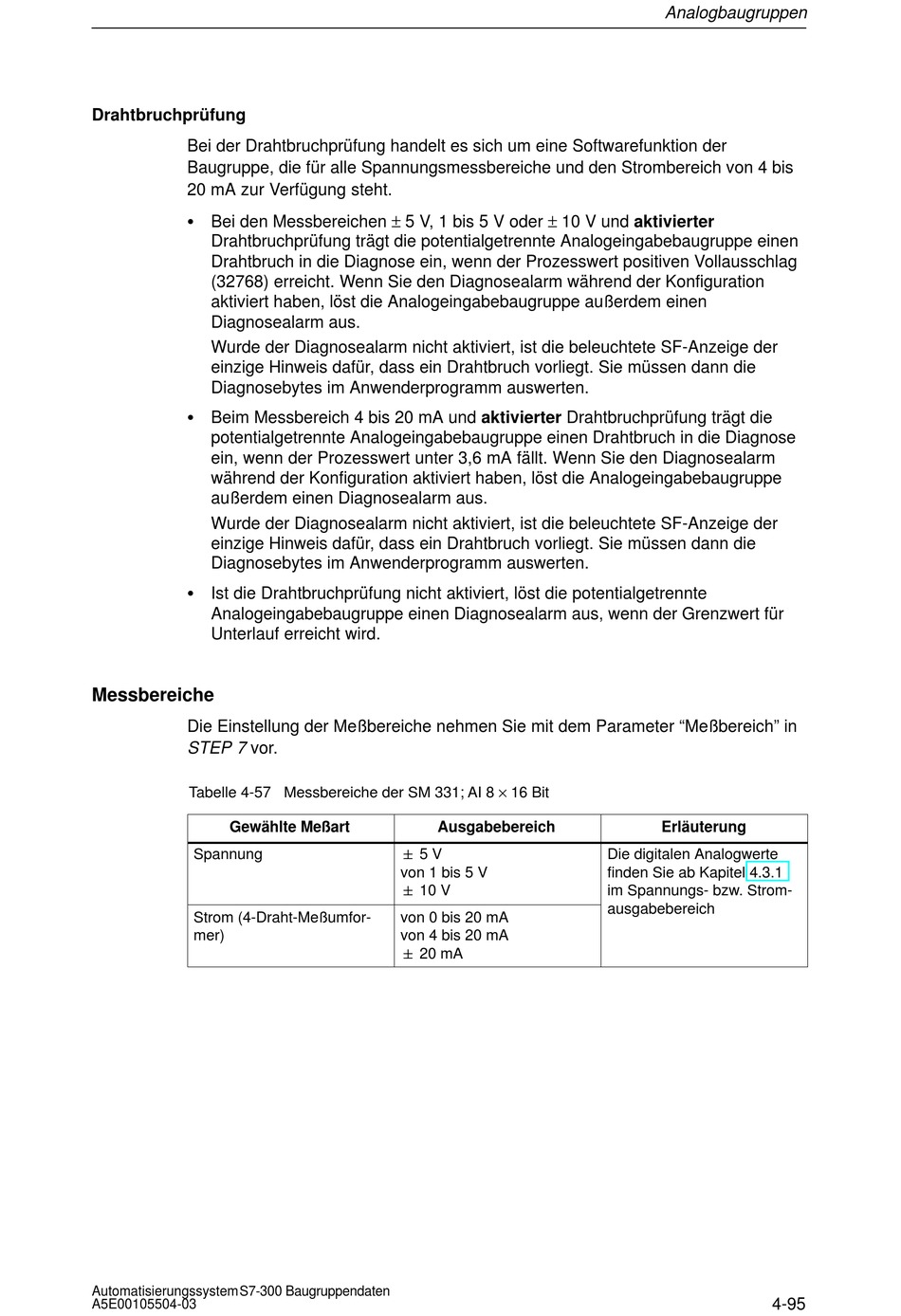

Drahtbruchprüfung
Bei der Drahtbruchprüfung handelt es sich um eine Softwarefunktion der
Baugruppe, die für alle Spannungsmessbereiche und den Strombereich von 4 bis
20 mA zur Verfügung steht.
S Bei den Messbereichen ± 5 V, 1 bis 5 V oder ± 10 V und aktivierter
Drahtbruchprüfung trägt die potentialgetrennte Analogeingabebaugruppe einen
Drahtbruch in die Diagnose ein, wenn der Prozesswert positiven Vollausschlag
(32768) erreicht. Wenn Sie den Diagnosealarm während der Konfiguration
aktiviert haben, löst die Analogeingabebaugruppe außerdem einen
Diagnosealarm aus.
Wurde der Diagnosealarm nicht aktiviert, ist die beleuchtete SF-Anzeige der
einzige Hinweis dafür, dass ein Drahtbruch vorliegt. Sie müssen dann die
Diagnosebytes im Anwenderprogramm auswerten.
S Beim Messbereich 4 bis 20 mA und aktivierter Drahtbruchprüfung trägt die
potentialgetrennte Analogeingabebaugruppe einen Drahtbruch in die Diagnose
ein, wenn der Prozesswert unter 3,6 mA fällt. Wenn Sie den Diagnosealarm
während der Konfiguration aktiviert haben, löst die Analogeingabebaugruppe
außerdem einen Diagnosealarm aus.
Wurde der Diagnosealarm nicht aktiviert, ist die beleuchtete SF-Anzeige der
einzige Hinweis dafür, dass ein Drahtbruch vorliegt. Sie müssen dann die
Diagnosebytes im Anwenderprogramm auswerten.
S Ist die Drahtbruchprüfung nicht aktiviert, löst die potentialgetrennte
Analogeingabebaugruppe einen Diagnosealarm aus, wenn der Grenzwert für
Unterlauf erreicht wird.
Messbereiche
Die Einstellung der Meßbereiche nehmen Sie mit dem Parameter "Meßbereich" in
STEP 7 vor.
Tabelle 4-57 Messbereiche der SM 331; AI 8 × 16 Bit
Gewählte Meßart
Spannung
Strom (4-Draht-Meßumfor-
mer)
Automatisierungssystem S7-300 Baugruppendaten
A5E00105504-03
Ausgabebereich
" 5 V
von 1 bis 5 V
" 10 V
von 0 bis 20 mA
von 4 bis 20 mA
" 20 mA
Analogbaugruppen
Erläuterung
Die digitalen Analogwerte
finden Sie ab Kapitel 4.3.1
im Spannungs- bzw. Strom-
ausgabebereich
4-95
