Analogbaugruppen

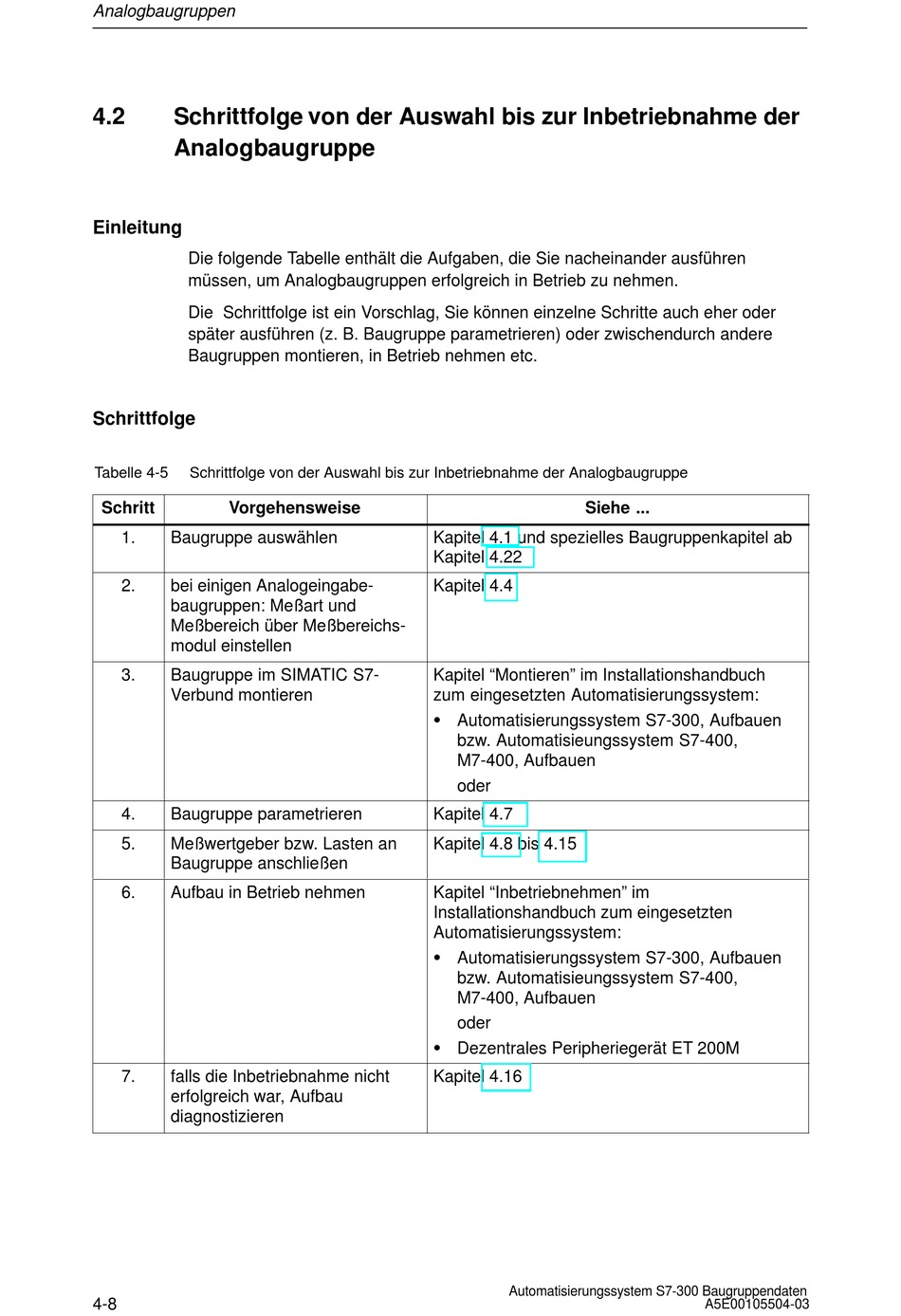

4.2 Schrittfolge von der Auswahl bis zur Inbetriebnahme der

Analogbaugruppe

Einleitung
Die folgende Tabelle enthält die Aufgaben, die Sie nacheinander ausführen
müssen, um Analogbaugruppen erfolgreich in Betrieb zu nehmen.
Die Schrittfolge ist ein Vorschlag, Sie können einzelne Schritte auch eher oder
später ausführen (z. B. Baugruppe parametrieren) oder zwischendurch andere
Baugruppen montieren, in Betrieb nehmen etc.
Schrittfolge
Tabelle 4-5 Schrittfolge von der Auswahl bis zur Inbetriebnahme der Analogbaugruppe
Schritt Vorgehensweise
1. Baugruppe auswählen
2. bei einigen Analogeingabe-
baugruppen: Meßart und
Meßbereich über Meßbereichs-
modul einstellen
3. Baugruppe im SIMATIC S7-
Verbund montieren
4. Baugruppe parametrieren
5. Meßwertgeber bzw. Lasten an
Baugruppe anschließen
6. Aufbau in Betrieb nehmen
7. falls die Inbetriebnahme nicht
erfolgreich war, Aufbau
diagnostizieren
4-8
Siehe ...
Kapitel 4.1 und spezielles Baugruppenkapitel ab
Kapitel 4.22
Kapitel 4.4
Kapitel "Montieren" im Installationshandbuch
zum eingesetzten Automatisierungssystem:
S
Automatisierungssystem S7-300, Aufbauen
bzw. Automatisieungssystem S7-400,
M7-400, Aufbauen
oder
Kapitel 4.7
Kapitel 4.8 bis 4.15
Kapitel "Inbetriebnehmen" im
Installationshandbuch zum eingesetzten
Automatisierungssystem:
S
Automatisierungssystem S7-300, Aufbauen
bzw. Automatisieungssystem S7-400,
M7-400, Aufbauen
oder
S
Dezentrales Peripheriegerät ET 200M
Kapitel 4.16
