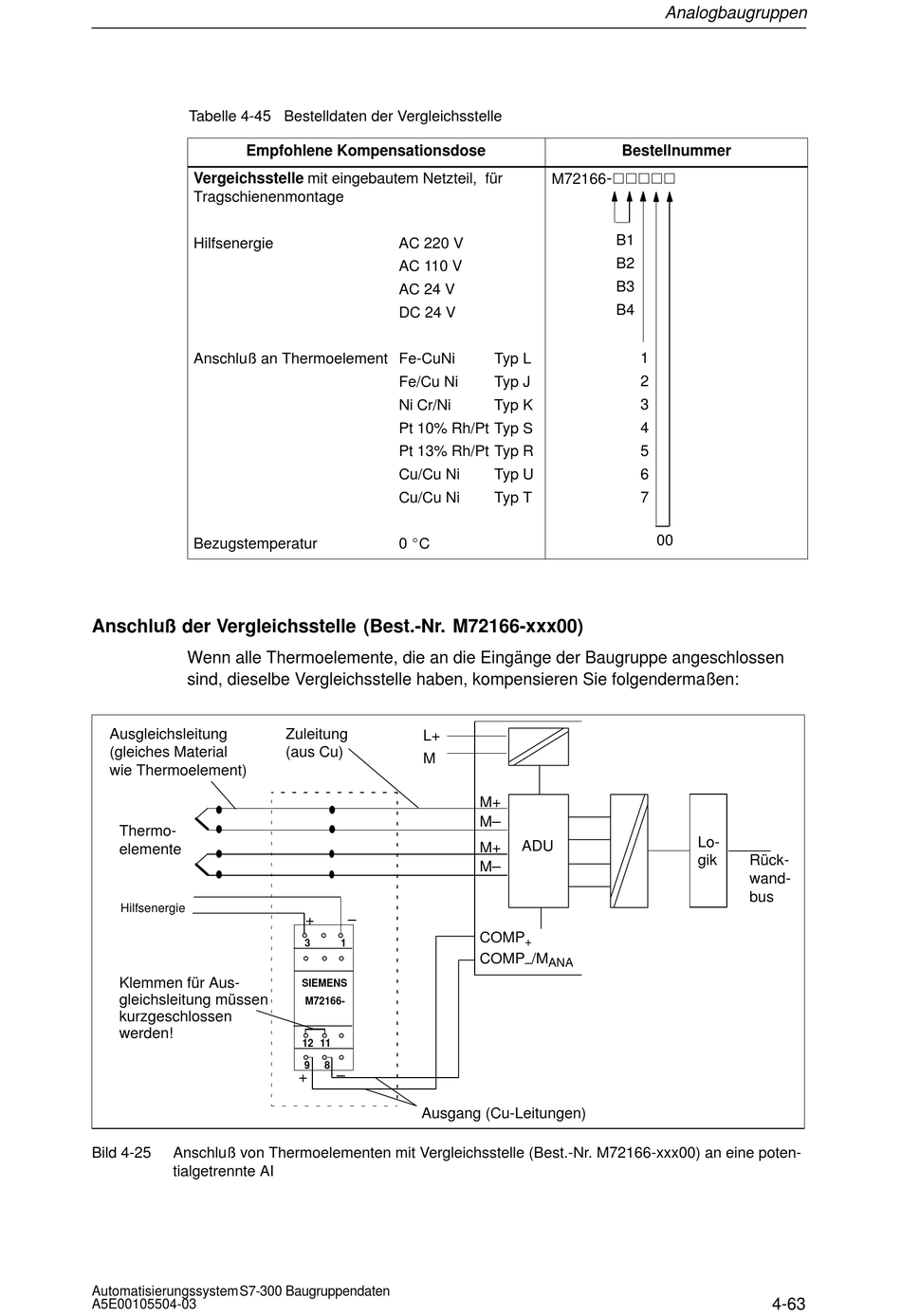

Tabelle 4-45 Bestelldaten der Vergleichsstelle
Empfohlene Kompensationsdose
Vergeichsstelle mit eingebautem Netzteil, für
Tragschienenmontage
Hilfsenergie
Anschluß an Thermoelement Fe-CuNi
Bezugstemperatur
Anschluß der Vergleichsstelle (Best.-Nr. M72166-xxx00)
Wenn alle Thermoelemente, die an die Eingänge der Baugruppe angeschlossen
sind, dieselbe Vergleichsstelle haben, kompensieren Sie folgendermaßen:
Ausgleichsleitung
(gleiches Material
wie Thermoelement)
Thermo-
elemente
Hilfsenergie
Klemmen für Aus-
gleichsleitung müssen
kurzgeschlossen
werden!
Bild 4-25
Anschluß von Thermoelementen mit Vergleichsstelle (Best.-Nr. M72166-xxx00) an eine poten-
tialgetrennte AI
Automatisierungssystem S7-300 Baugruppendaten
A5E00105504-03
AC 220 V
AC 110 V
AC 24 V
DC 24 V
Fe/Cu Ni
Ni Cr/Ni
Pt 10% Rh/Pt Typ S
Pt 13% Rh/Pt Typ R
Cu/Cu Ni
Cu/Cu Ni
0 _C
Zuleitung
L+
(aus Cu)
M
+
–
3
1
SIEMENS
M72166-
12
11
9
8
–
+
Ausgang (Cu-Leitungen)
Bestellnummer
-VVVVV
M72166
B1
B2
B3
B4
Typ L
1
2
Typ J
Typ K
3
4
5
6
Typ U
Typ T
7
M+
M–
ADU
M+
M–
COMP
+
COMP
/M
–
ANA
Analogbaugruppen
00
Lo-
gik
Rück-
wand-
bus
4-63
