Anschluß der Signalgeber
S
für Spannungsmessung
S
für Strommessung
als 2-Drahtmeß-
umformer
als 4-Drahtmeß-
umformer
S
für Widerstands-
messung
mit 2-Leiteranschluß
mit 3-Leiteranschluß
mit 4-Leiteranschluß
S
Bürde des 2-Draht-
Meßumformers

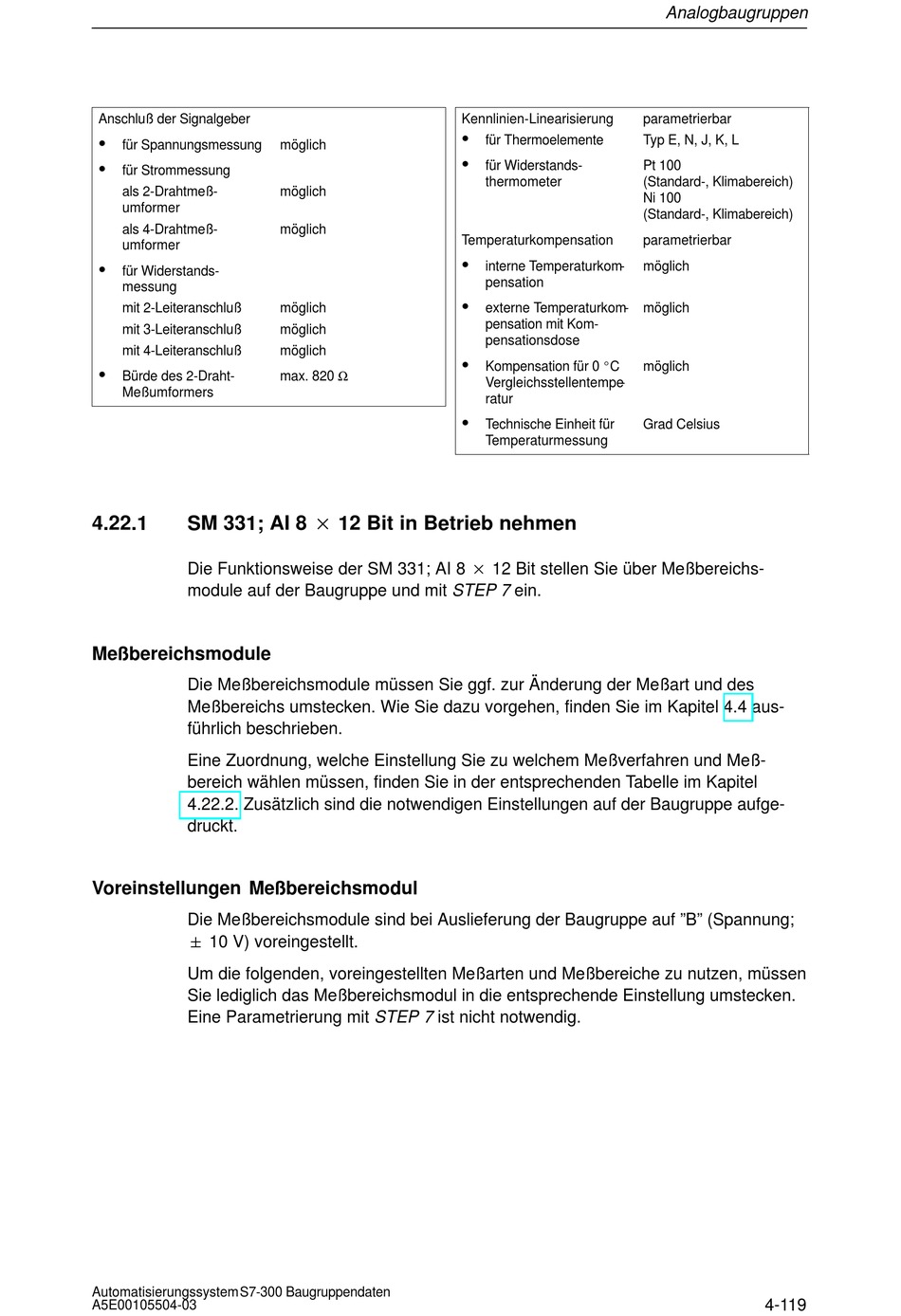

4.22.1
SM 331; AI 8
Die Funktionsweise der SM 331; AI 8
module auf der Baugruppe und mit STEP 7 ein.
Meßbereichsmodule
Die Meßbereichsmodule müssen Sie ggf. zur Änderung der Meßart und des
Meßbereichs umstecken. Wie Sie dazu vorgehen, finden Sie im Kapitel 4.4 aus-
führlich beschrieben.
Eine Zuordnung, welche Einstellung Sie zu welchem Meßverfahren und Meß-
bereich wählen müssen, finden Sie in der entsprechenden Tabelle im Kapitel
4.22.2. Zusätzlich sind die notwendigen Einstellungen auf der Baugruppe aufge-
druckt.
Voreinstellungen Meßbereichsmodul
Die Meßbereichsmodule sind bei Auslieferung der Baugruppe auf "B" (Spannung;
" 10 V) voreingestellt.
Um die folgenden, voreingestellten Meßarten und Meßbereiche zu nutzen, müssen
Sie lediglich das Meßbereichsmodul in die entsprechende Einstellung umstecken.
Eine Parametrierung mit STEP 7 ist nicht notwendig.
Automatisierungssystem S7-300 Baugruppendaten
A5E00105504-03
möglich
möglich
möglich
möglich
möglich
möglich
max. 820 Ω
12 Bit in Betrieb nehmen
Kennlinien-Linearisierung
S
für Thermoelemente
S
für Widerstands-
thermometer
Temperaturkompensation
S
interne Temperaturkom-
pensation
S
externe Temperaturkom-
pensation mit Kom-
pensationsdose
S
Kompensation für 0 _C
Vergleichsstellentempe -
ratur
S
Technische Einheit für
Temperaturmessung
12 Bit stellen Sie über Meßbereichs-
Analogbaugruppen
parametrierbar
Typ E, N, J, K, L
Pt 100
(Standard-, Klimabereich)
Ni 100
(Standard-, Klimabereich)
parametrierbar
möglich
möglich
möglich
Grad Celsius
4-119
