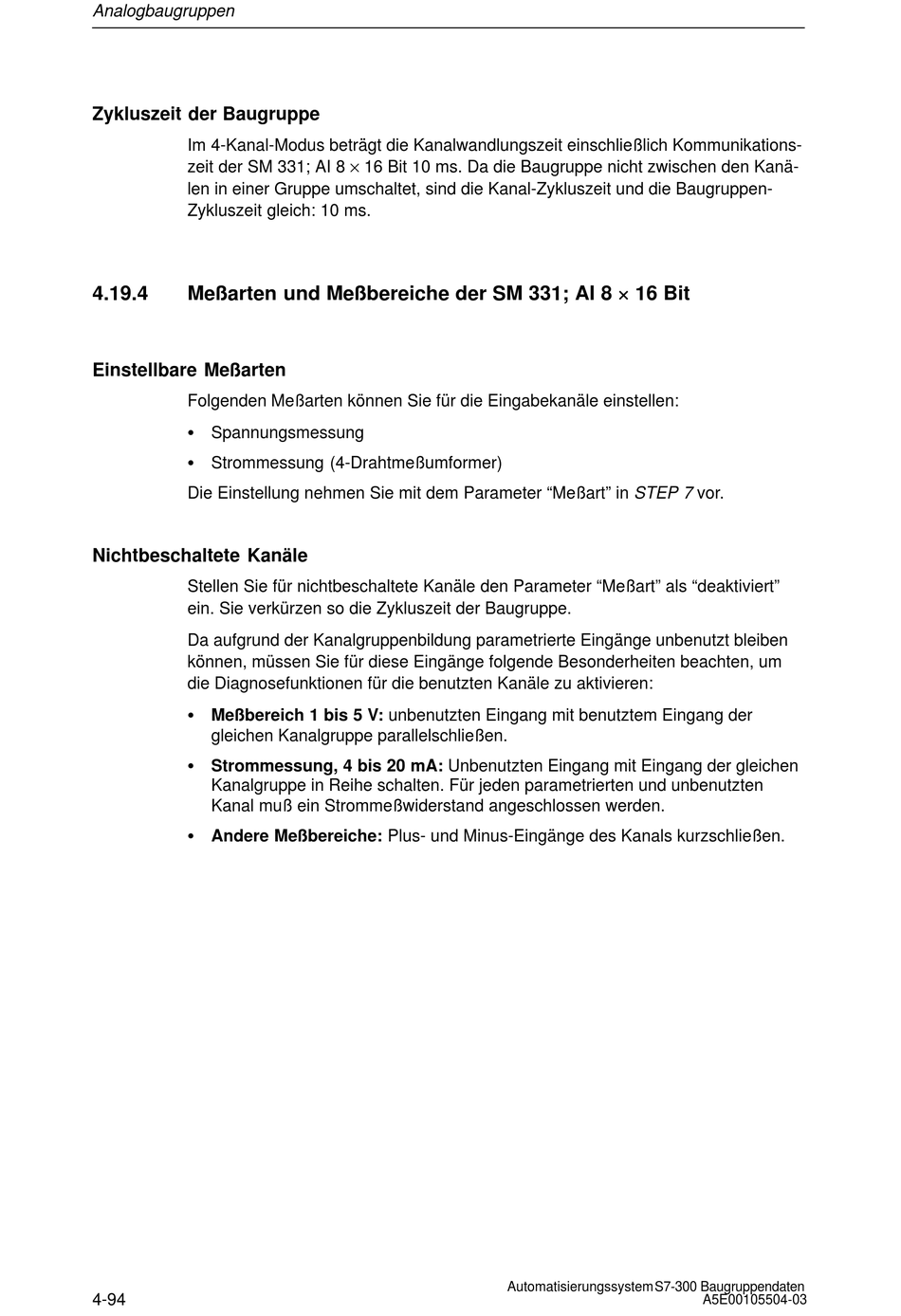

Analogbaugruppen
Zykluszeit der Baugruppe
Im 4-Kanal-Modus beträgt die Kanalwandlungszeit einschließlich Kommunikations-
zeit der SM 331; AI 8 × 16 Bit 10 ms. Da die Baugruppe nicht zwischen den Kanä-
len in einer Gruppe umschaltet, sind die Kanal-Zykluszeit und die Baugruppen-
Zykluszeit gleich: 10 ms.
Meßarten und Meßbereiche der SM 331; AI 8 y 16 Bit
4.19.4
Einstellbare Meßarten
Folgenden Meßarten können Sie für die Eingabekanäle einstellen:
S Spannungsmessung
S Strommessung (4-Drahtmeßumformer)
Die Einstellung nehmen Sie mit dem Parameter "Meßart" in STEP 7 vor.
Nichtbeschaltete Kanäle
Stellen Sie für nichtbeschaltete Kanäle den Parameter "Meßart" als "deaktiviert"
ein. Sie verkürzen so die Zykluszeit der Baugruppe.
Da aufgrund der Kanalgruppenbildung parametrierte Eingänge unbenutzt bleiben
können, müssen Sie für diese Eingänge folgende Besonderheiten beachten, um
die Diagnosefunktionen für die benutzten Kanäle zu aktivieren:
S Meßbereich 1 bis 5 V: unbenutzten Eingang mit benutztem Eingang der
gleichen Kanalgruppe parallelschließen.
S Strommessung, 4 bis 20 mA: Unbenutzten Eingang mit Eingang der gleichen
Kanalgruppe in Reihe schalten. Für jeden parametrierten und unbenutzten
Kanal muß ein Strommeßwiderstand angeschlossen werden.
S Andere Meßbereiche: Plus- und Minus-Eingänge des Kanals kurzschließen.
4-94
Automatisierungssystem S7-300 Baugruppendaten
A5E00105504-03
