SIMATIC TOP connect und SIMATIC TOP connect TPA
8.1
Baugruppenüberblick
Einleitung
"SIMATIC TOP connect" bezeichnet Komponenten zur Verdrahtung von Digital-
baugruppen.
"SIMATIC TOP connect TPA" bezeichnet Komponenten zur Verdrahtung von
Analogbaugruppen.
Verdrahtung
Die Verdrahtung mit SIMATIC TOP connect/... TPA ist eine schnelle und kosten-
günstige Alternative zur herkömmlichen Verdrahtung der Aktoren und Sensoren
direkt am Frontstecker der Baugruppe. Bei der Anwendung dieser Komponenten
verdrahten Sie Aktoren und Sensoren "vor Ort" an einem oder mehreren Klem-
menblöcken. Über eine Verbindungsleitung (Flachrundkabel) stellen Sie die Verbin-
dung zur Baugruppe her.
Aufbau SIMATIC TOP connect mit einer S7-300
Eine SIMATIC TOP connect bzw. eine SIMATIC TOP connect TPA besteht immer
aus:
S einem Frontsteckmodul mit Flachbandanschluß À,
S einem oder mehreren Klemmenblöcken  und
S einer od. mehreren Verbindungsleitungen mit Steckverbindern an den Enden Á

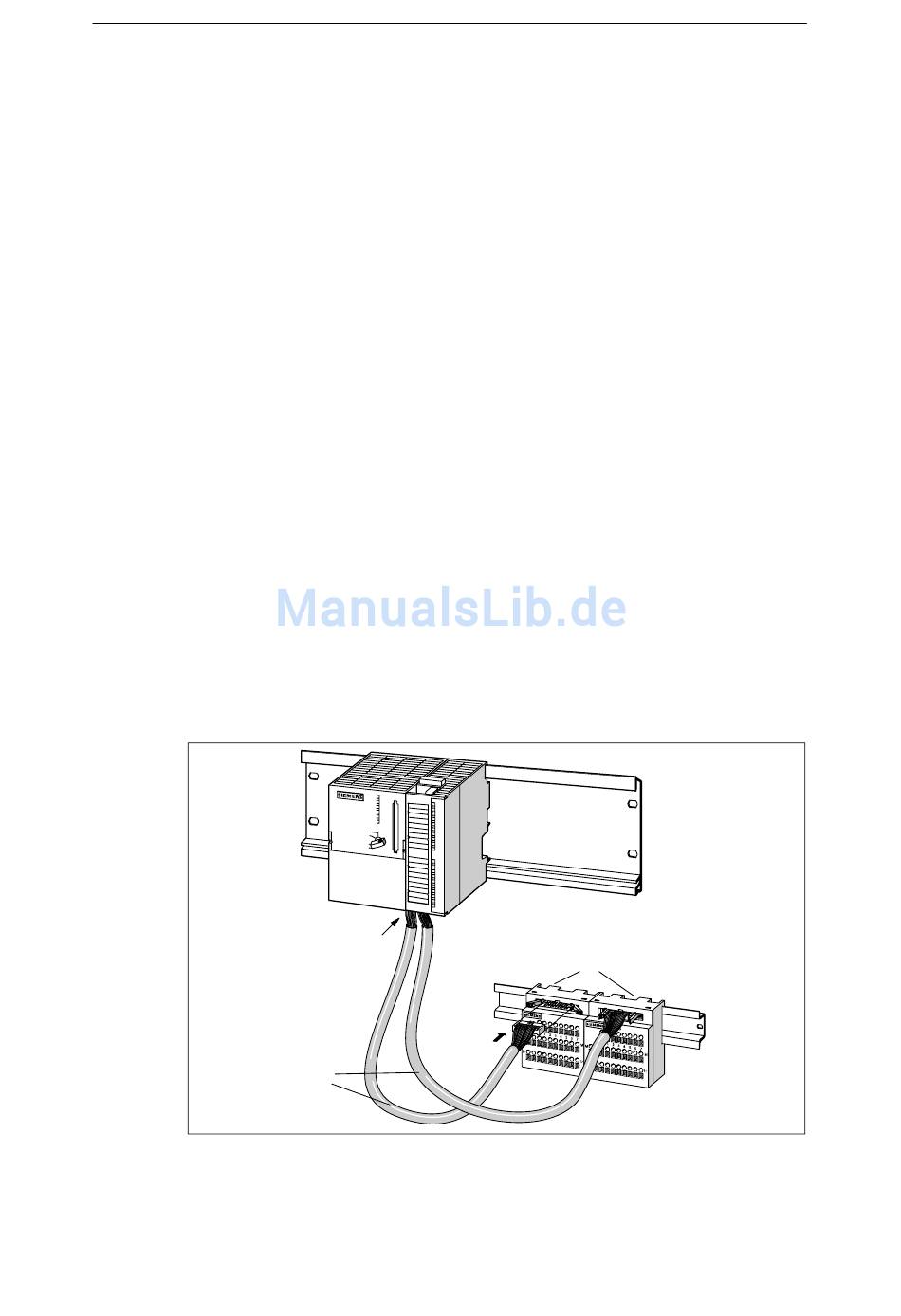

Bild 8-1
8-2
À
Á
SIMATIC TOP connect an einer S7-300
Â
Automatisierungssystem S7-300 Baugruppendaten
A5E00105504-03
