Digitalbaugruppen

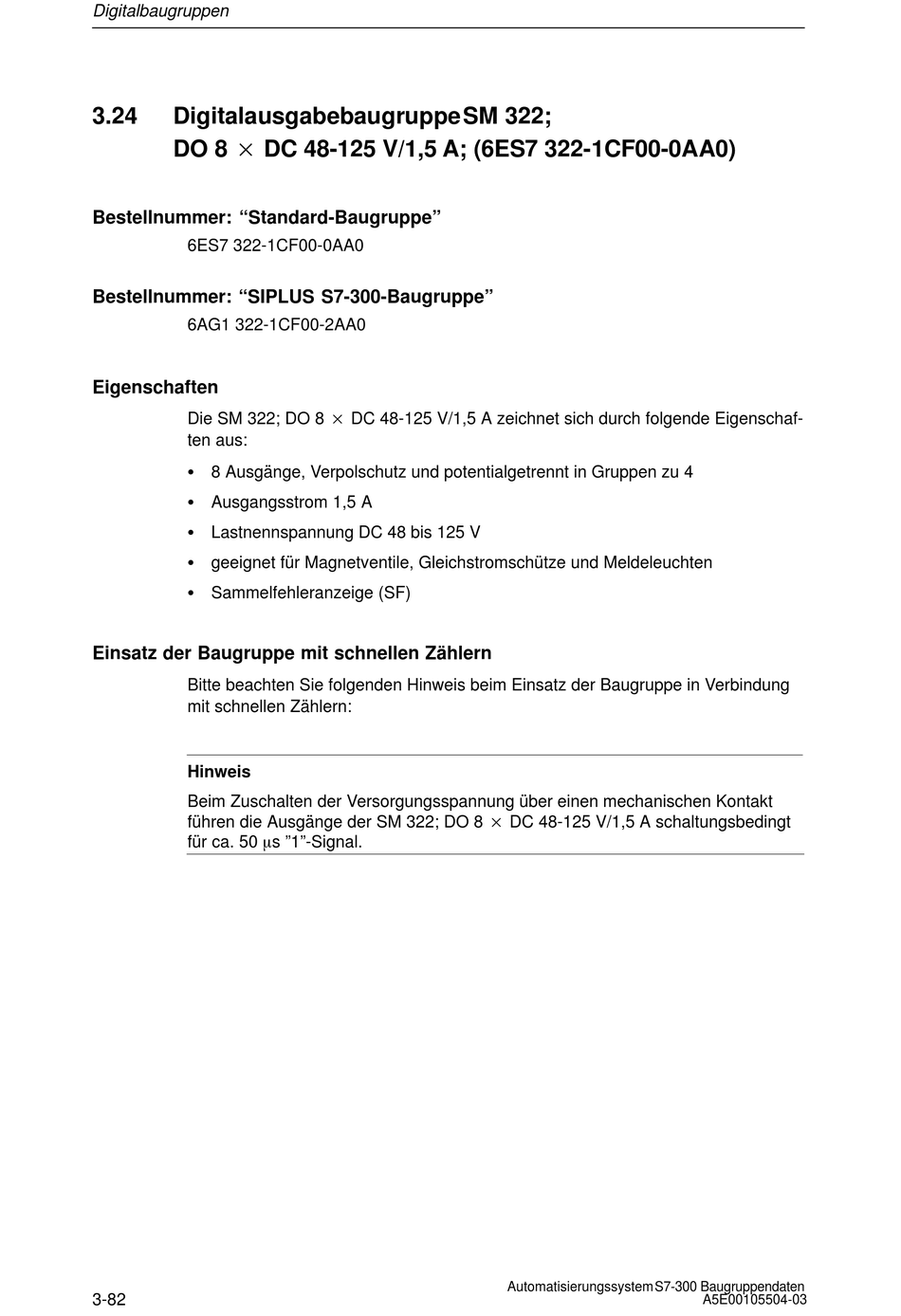

3.24 Digitalausgabebaugruppe SM 322;
DO 8
Bestellnummer: "Standard-Baugruppe"
6ES7 322-1CF00-0AA0
Bestellnummer: "SIPLUS S7-300-Baugruppe"
6AG1 322-1CF00-2AA0

Eigenschaften

Die SM 322; DO 8
ten aus:
S 8 Ausgänge, Verpolschutz und potentialgetrennt in Gruppen zu 4
S Ausgangsstrom 1,5 A
S Lastnennspannung DC 48 bis 125 V
S geeignet für Magnetventile, Gleichstromschütze und Meldeleuchten
S Sammelfehleranzeige (SF)
Einsatz der Baugruppe mit schnellen Zählern
Bitte beachten Sie folgenden Hinweis beim Einsatz der Baugruppe in Verbindung
mit schnellen Zählern:
Hinweis
Beim Zuschalten der Versorgungsspannung über einen mechanischen Kontakt
führen die Ausgänge der SM 322; DO 8
für ca. 50 ms "1"-Signal.
3-82
DC 48-125 V/1,5 A; (6ES7 322-1CF00-0AA0)
DC 48-125 V/1,5 A zeichnet sich durch folgende Eigenschaf-
DC 48-125 V/1,5 A schaltungsbedingt
Automatisierungssystem S7-300 Baugruppendaten
A5E00105504-03
