Raccordements dans le boîtier
Généralités
Important ! Lors du montage des câbles Plus et Moins, respecter les consignes suivantes :
-
-
Cette dimension du raccord vissé permet d'utiliser des diamètres de câble de 11 à 22 mm.
Câble (+) pour
Fronius IG

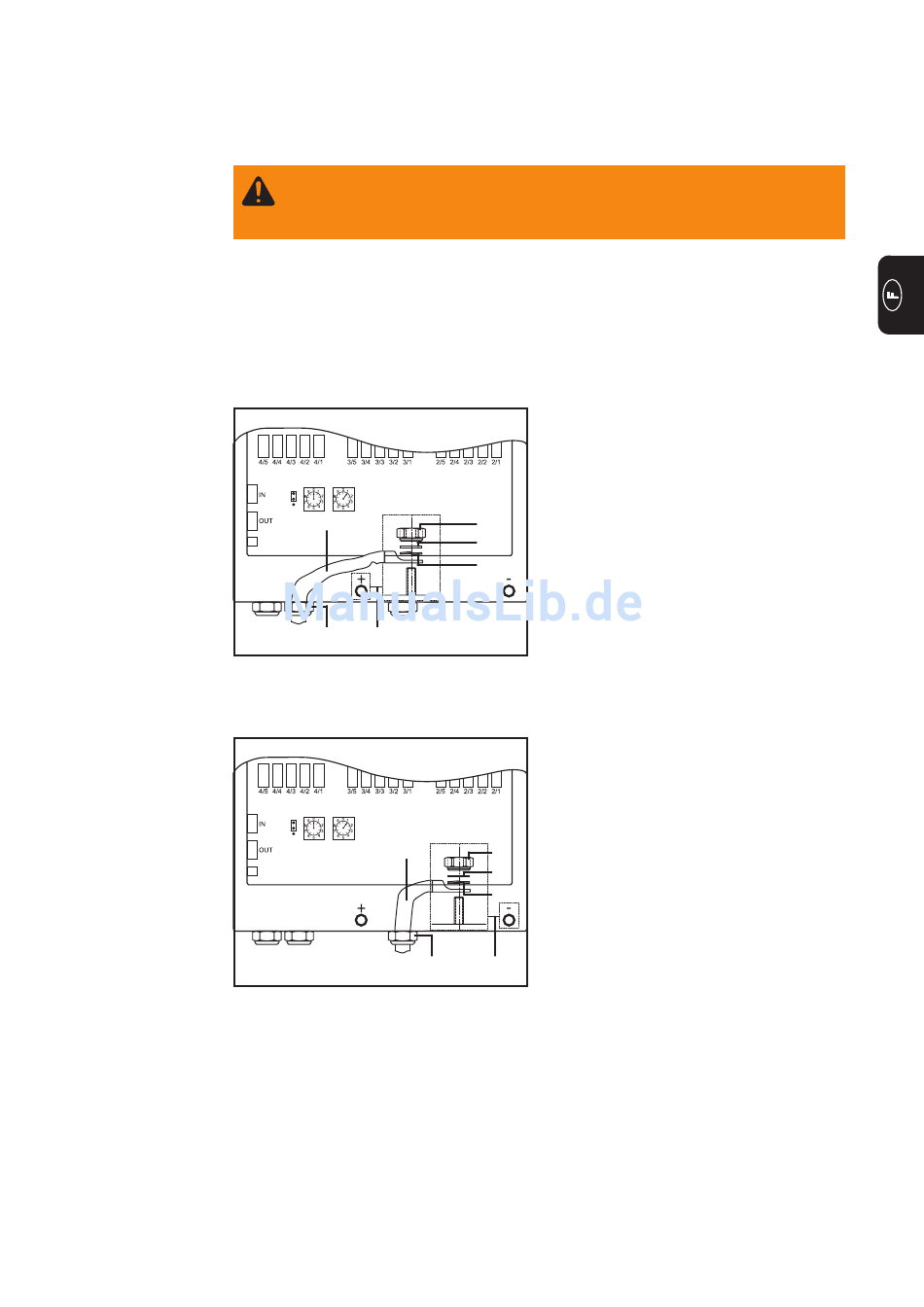

Fig. 12 Raccorder le câble (+)
Câble (-) pour
Fronius IG
Fig. 13 Raccorder le câble (-)
Important ! Outre les raccords vissés pour le câble (+) et le câble (-), il existe également
deux autres passages avec fausse prise. Ces passages sont prévus pour l'utilisation de
deux raccords vissés M16. Ces raccords vissés M16 permettent de raccorder un câble
supplémentaire (16 mm²), pour un parafoudre externe, aux écrous (+) et (-).
AVERTISSEMENT ! Danger en raison de la tension des modules solaires.
Avant d'intervenir sur le Fronius String Control 125/25, mettre les chaînes de
modules solaires hors tension.
Les câbles Plus et Moins doivent être équipés d'une cosse de câble M12
Dimension du raccord vissé pour les câbles Plus et Moins : M32
(1)
(2) (3)
(1)
(2)
1. Passer le câble (+) (1) par le raccord
vissé (2)
2. Monter le câble (+) (1) à l'aide des
accessoires de montage sur le boulon
(+) (3) (couple de serrage 16 Nm) :
- Goupille élastique (4)
(6)
- Rondelles d'écartement (5)
(5)
- Écrou hexagonal (6)
3. Serrer le raccord vissé (2)
(4)
1. Passer le câble (-) (1) par le raccord
vissé (2)
2. Monter le câble (-) (1) à l'aide des
accessoires de montage sur le boulon
(-) (3) (couple de serrage 16 Nm) :
- Goupille élastique (4)
(6)
- Rondelles d'écartement (5)
(5)
- Écrou hexagonal (6)
(4) 3. Serrer le raccord vissé (2)
(3)
