3.3.4 Kantenüberlagerung
Das Untermenü Edge Blending (Kantenüberlagerung) bietet eine Reihe von Grundsteuerungen zur Glättung
der überlagernden hellen Kanten von mehreren angrenzenden Projektorbildern zur Erstellung eines einzelnen,
großen „nahtlosen" Bildes. Diese Steuerungen, die primär eine Auswirkung auf Weißwerte haben, werden in
der Regel in Verbindung mit mechanischen Objektivklappen (optional) verwendet, die an der Vorderseite des
Projektors angebracht werden und hauptsächlich eine Auswirkung auf Schwarzwerte haben. Eine gewünschte
Helligkeitsangleichung sollte vorher durchgeführt werden. Das Testmuster Edge Blend
(Kantenüberlagerung) oder Grid (Raster) eignet sich für die mechanische Einrichtung des Projektors. Falls
notwendig, passen Sie zunächst Black Level Blending (Schwarzwertausgleich) mit dem Testmuster Black
(Schwarz) an, und verwenden Sie anschließend das Testmuster White (Weiß), um die Weißwerte an den
überlagerten Kanten zu überlagern. Der letzte Schritt ist die Überprüfung des überlagerten Bildes mit einer
externen Quelle. In dem Testmuster „Edge Blending" (Kantenüberlagerung) gibt es eine Mittelachse (sowohl
horizontal als auch vertikal). Der Schnittpunkt dieser Achsen ist der echte Mittelpunkt des Anzeigebereichs
des Projektors.
Die Steuerung Show Blending Overlap (Überlagerungen anzeigen) aktiviert bzw. deaktiviert die
Kantenüberlagerung. Wenn die Funktion aktiviert wurde, wird die Größe des Kantenüberlagerungsbereichs
angezeigt. Diese Funktion sollte ausschließlich während der Einstellung verwendet werden.
Informationen zur erweiterten Überlagerung von komplexen Konfigurationen, beispielsweise bei
kugelförmigen Bildschirmen, finden Sie im Twist-Benutzerhandbuch, das dem Benutzer-Kit beiligt.

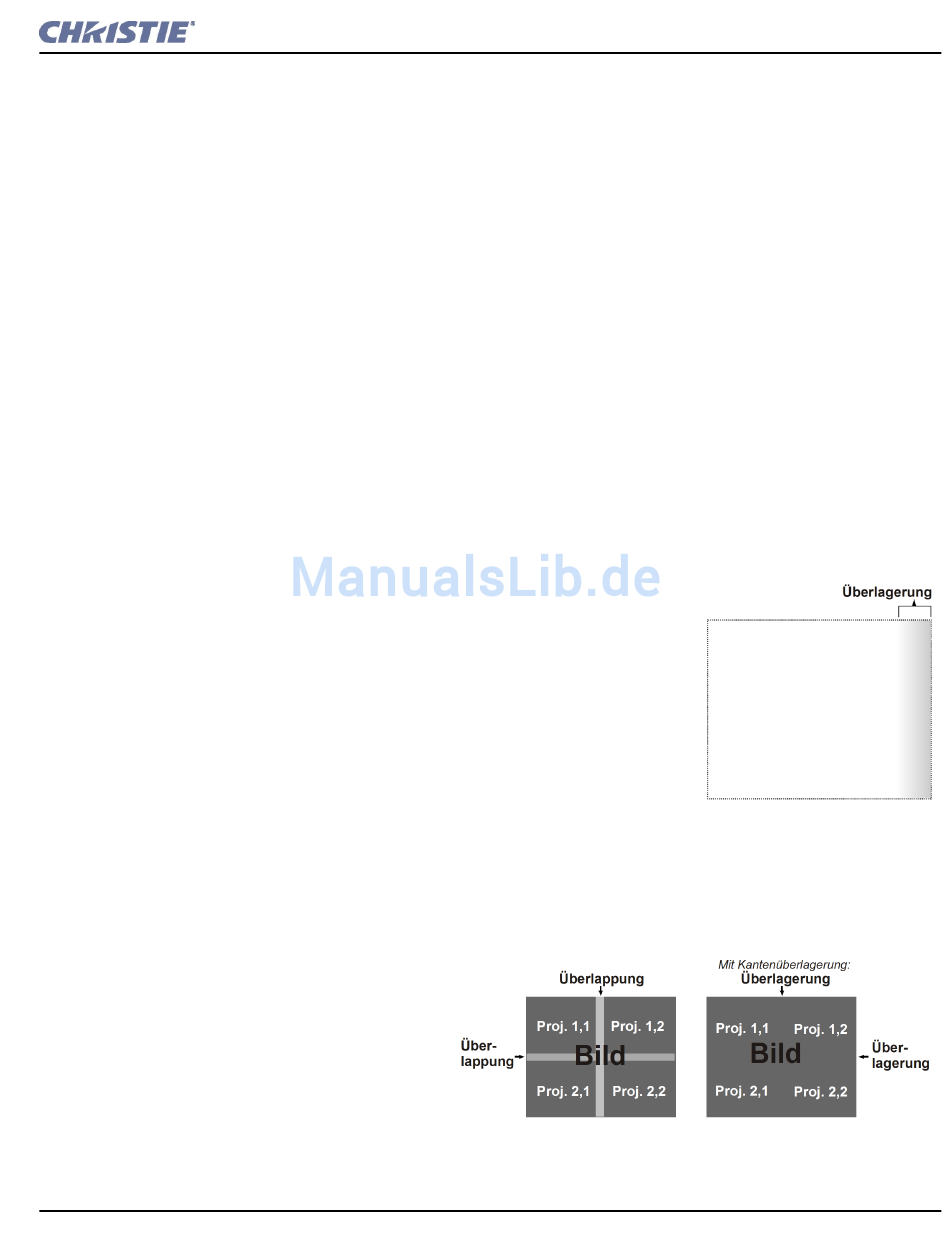

Was ist eine Überlagerung?
Eine Überlagerung wird, vereinfacht gesagt, als Verlaufsstreifen an den
Kanten eines projizierten Bildes angezeigt. An den äußersten Kanten des
Bildes ist er am dunkelsten und wird zum übrigen Teil des Bildes hin immer
heller (Abbildung 3-6).
Wie werden Überlagerungen verwendet?
Bei Mehrprojektor-Wänden können ergänzende Überlagerungen zwischen
angrenzenden Bildern eine zusätzliche „Helligkeit" oder Intensität
ausgleichen, wo die Kanten überlappen. Durch die Steuerung der
Überlagerungsbreite und weiteren Eigenschaften, können Sie eine
Einheitlichkeit zwischen der Gruppe von Bildern erzielen. Sichtbare
Überlappungen verschwinden (Abbildung 3-7). Beste Ergebnisse erzielen
Sie, wenn Sie für die gesamte Anzeigewand dasselbe Projektormodell und
denselben Typen verwenden. Vermeiden Sie möglichst High-Gain-Bildschirme. Die optische Leistung dieser
Bildschirme verlangt einen minimalen Bild-Offset, so dass die Projektoren sehr dicht nebeneinander
angeordnet werden müssen.
Softwaresteuerungen für die
Kantenüberlagerung befinden sich im
zweiseitigen Untermenü von Edge Blending
(Kantenüberlagerung), auf das Sie über das
Menü Configuration (Konfiguration)
zugreifen. Gehen Sie anschließend zum
Entero RPMWU/RPMSP-LED01-Installationsanleitung
020-100452-01 Rev 1 (12-2009)
Abbildung 3-7 Kantenüberlagerungskonzept
Abschnitt 3: Betrieb
Abbildung 3-6 Kanten-
überlagerung
3-11
