Abschnitt 2: Installation und Einrichtung
aufgestellt. Genaue Installationsanweisungen finden Sie im Installationshandbuch CC50-2301/
CC67-3001 (Teilenr. 020-100248-xx).
Spezielle Befestigung
Der Projektor kann auch um 360
werden, ohne dass dies die Leistung beeinträchtigt.
2.6
ANSCHLIEßEN VON QUELLEN
Alle Quellen werden an die Eingangskonsole auf dem Elektronikmodul angeschlossen. Jeder Eingang ist zur
einfachen Identifikation beschriftet. Schließen Sie Ihre Quelle mit den richtigen Kabeln an. Zur Orientierung
finden Sie auf dem Beleuchtungsmodul ein Schild mit den Verbindungen. Die Quellen werden an die
Eingangskonsole oben auf dem Elektrikmodul angeschlossen. Die Eingangskonsole verfügt über Steckplätze
für eine Bildprozessorplatine und für bis zu vier Dual-Link-DVI-Eingangskarten. Die Eingangskarten sind im
laufenden Betrieb des Projektors austauschbar. Der Bildprozessor sollte nur ersetzt werden, wenn der Projektor
ausgeschaltet ist oder sich im Standby-Modus befindet.
Diese Karten passen in jeden der verfügbaren optionalen Steckplätze. Es ist möglich, mehr als einen optionalen
Steckplatz zu verwenden. Es können zwei aktive Eingänge gleichzeitig angezeigt werden, entweder von einer
oder von zwei Karten. Diese zwei Eingänge können zu Ausgängen oder zu dem hauptsächlichen oder PIP-
Videobild geleitet werden.
LEDS
Die LEDs befinden sich auf der Frontplatte der Eingangskarten und zeigen Folgendes an:
• Strom EIN- Grün
• Signal gültig - Grün
• Signal ungültig - AUS

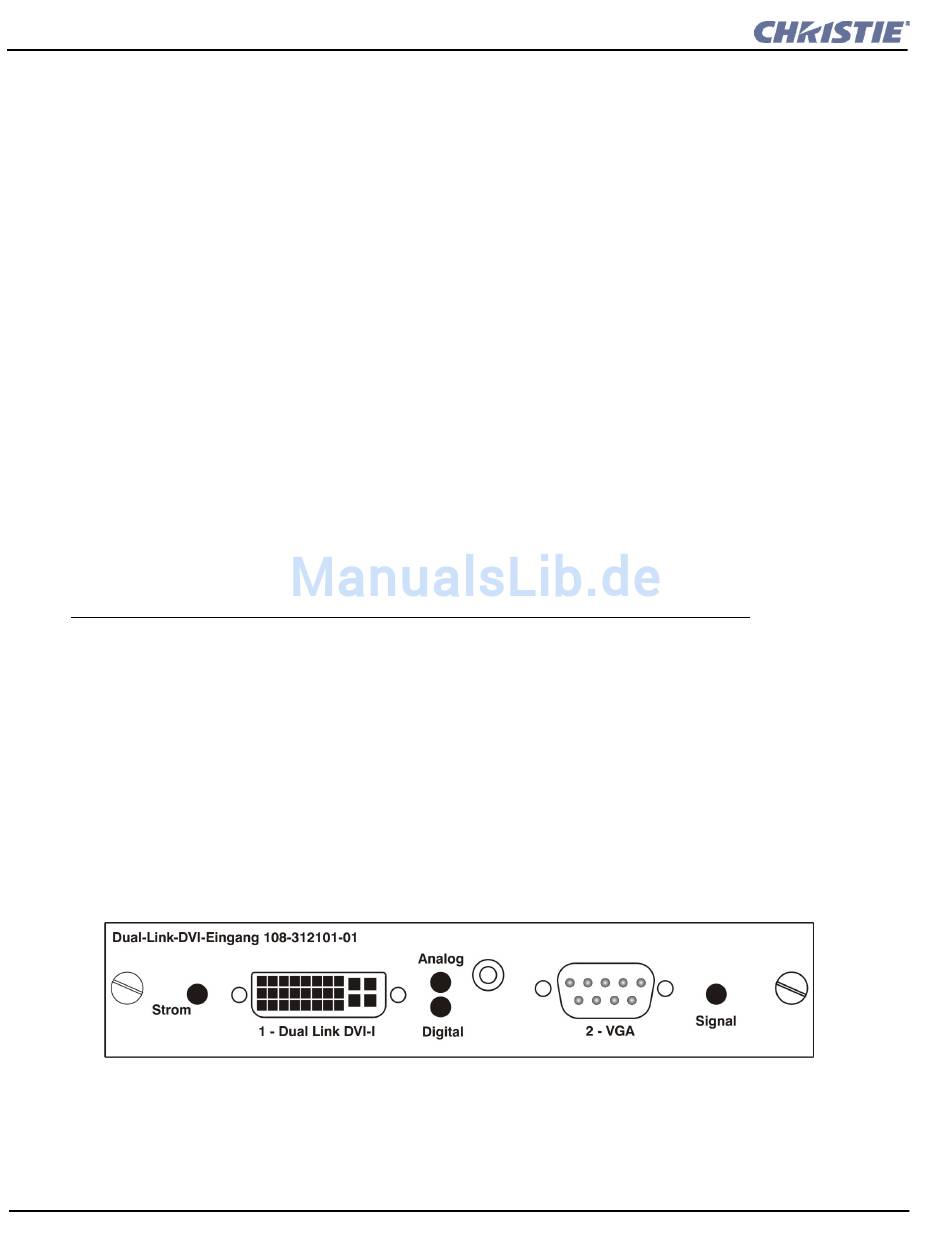

Dual-Link-DVI-Eingangskarte
Diese Karte akzeptiert ein einzelnes DVI-Signal, ohne HDCP-Videosignal (High-Bandwidth Digital Content
Protection) über einen DVI-I-Anschluss und analoge Videosignale über den DVI-I- oder 15-Stift-VGA-
Anschluss. Das Modul kann gleichzeitig ein digitales Signal über den DVI-Eingang und ein analoges Signal
über den VGA-Port unterstützen. Es unterstützt jedoch nicht zwei analoge Signale gleichzeitig. Auf der
Modulfrontplatte befinden sich vier LEDs. PWR zeigt an, dass Strom eingeschaltet ist und die Karte
initialisiert wurde. Die anderen drei rechts von den entsprechenden Anschlüssen zeigen an, dass ein gültiges
Signal entdeckt wurde.
Abbildung 2-3 Anschließen von analogen oder digitalen Videogeräten
2-4
°
gedreht (Vorderseite-zu-Rückseite) und in einer gedrehten Position befestigt
Verwenden Sie für alle Anschlüsse nur hochwertige abgeschirmte Kabel.
HINWEIS:
Entero RPMWU/RPMSP-LED01-Installationsanleitung
020-100452-01 Rev 1 (12-2009)
