! Besondere Sorgfalt ist erforderlich, wenn Kabel durch
Löcher in Kohlefaser geführt werden, da der Kohlenstoff die
Kabel sehr leicht durchtrennen kann.
 Die Download-Steckerbuchse (der NET-Steckverbinder)
sollte mittels einer Bohrung von 25,4 mm (1")
Durchmesser am Fahrzeug befestigt werden. Sie sollte so
positioniert werden, dass sie für den PC gut zugänglich ist,
um Daten herunterzuladen, wenn das Auto in die Box
fährt. Es sind Dichtscheiben vorhanden, um
sicherzustellen, dass die Buchse sicher befestigt ist.
 Verbinden Sie die Kabel, wenn sich alle Sensoren an ihrer
Position befinden und Sie den Kabelbaum gesichert haben.

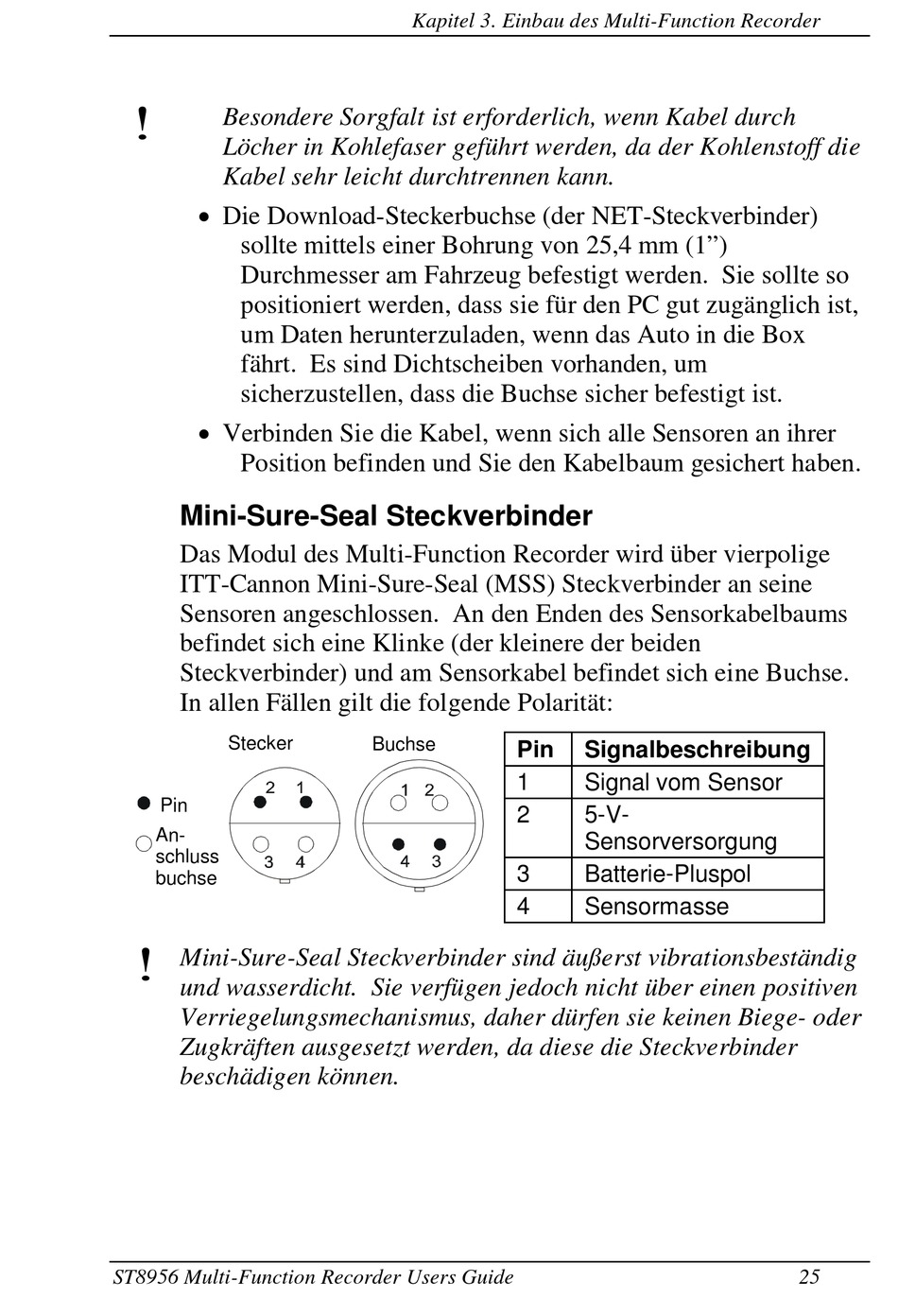

Mini-Sure-Seal Steckverbinder
Das Modul des Multi-Function Recorder wird über vierpolige
ITT-Cannon Mini-Sure-Seal (MSS) Steckverbinder an seine
Sensoren angeschlossen. An den Enden des Sensorkabelbaums
befindet sich eine Klinke (der kleinere der beiden
Steckverbinder) und am Sensorkabel befindet sich eine Buchse.
In allen Fällen gilt die folgende Polarität:
Plug
Stecker
Pin
Pin
An-
Socket
schluss
buchse
! Mini-Sure-Seal Steckverbinder sind äußerst vibrationsbeständig
und wasserdicht. Sie verfügen jedoch nicht über einen positiven
Verriegelungsmechanismus, daher dürfen sie keinen Biege- oder
Zugkräften ausgesetzt werden, da diese die Steckverbinder
beschädigen können.
ST8956 Multi-Function Recorder Users Guide
Kapitel 3. Einbau des Multi-Function Recorder
Receptacle
Buchse
Pin
1
2
3
4
Signalbeschreibung
Signal vom Sensor
5-V-
Sensorversorgung
Batterie-Pluspol
Sensormasse
