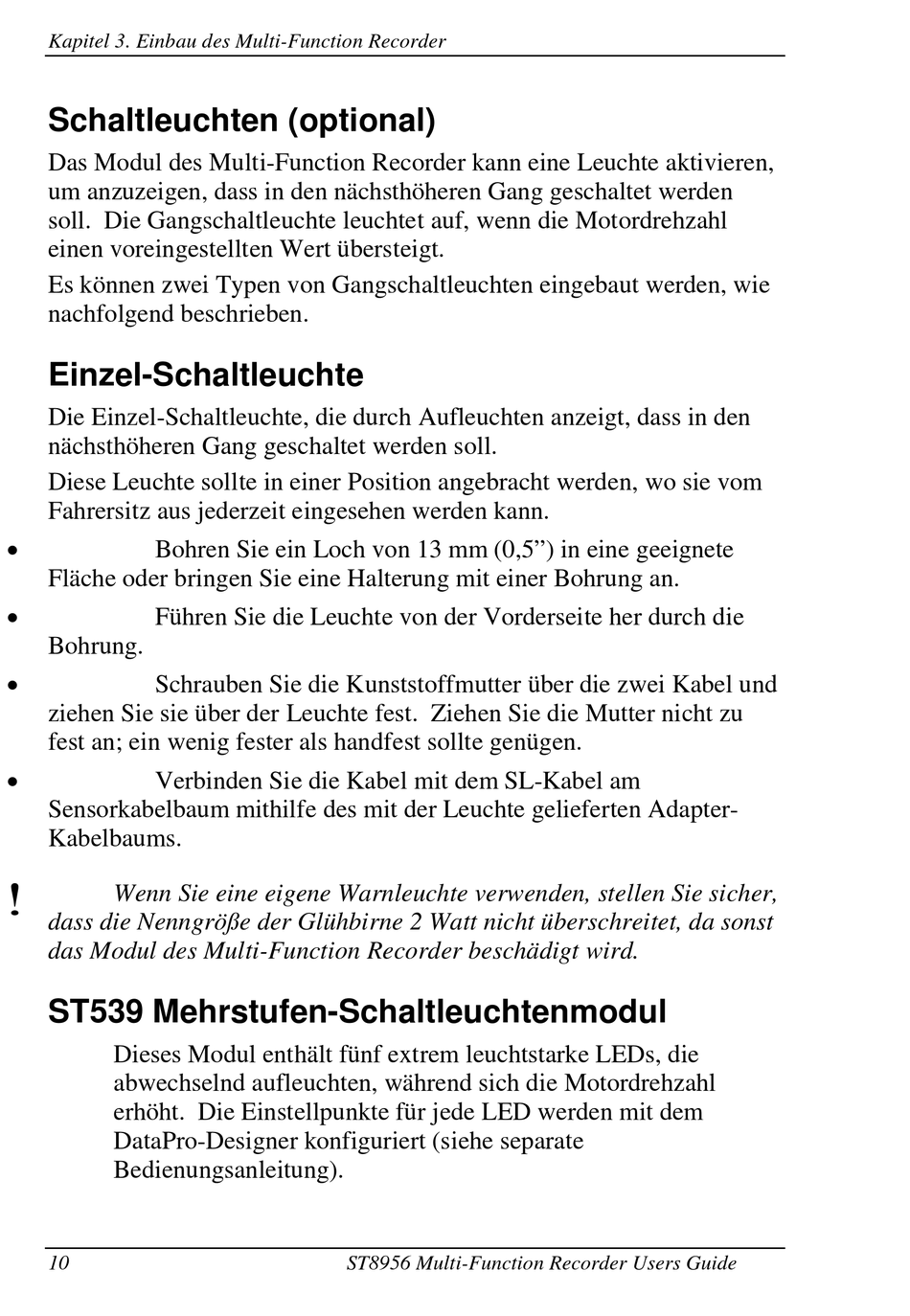

Kapitel 3. Einbau des Multi-Function Recorder

Schaltleuchten (optional)

Das Modul des Multi-Function Recorder kann eine Leuchte aktivieren,
um anzuzeigen, dass in den nächsthöheren Gang geschaltet werden
soll. Die Gangschaltleuchte leuchtet auf, wenn die Motordrehzahl
einen voreingestellten Wert übersteigt.
Es können zwei Typen von Gangschaltleuchten eingebaut werden, wie
nachfolgend beschrieben.

Einzel-Schaltleuchte

Die Einzel-Schaltleuchte, die durch Aufleuchten anzeigt, dass in den
nächsthöheren Gang geschaltet werden soll.
Diese Leuchte sollte in einer Position angebracht werden, wo sie vom
Fahrersitz aus jederzeit eingesehen werden kann.

Bohren Sie ein Loch von 13 mm (0,5") in eine geeignete
Fläche oder bringen Sie eine Halterung mit einer Bohrung an.

Führen Sie die Leuchte von der Vorderseite her durch die
Bohrung.

Schrauben Sie die Kunststoffmutter über die zwei Kabel und
ziehen Sie sie über der Leuchte fest. Ziehen Sie die Mutter nicht zu
fest an; ein wenig fester als handfest sollte genügen.

Verbinden Sie die Kabel mit dem SL-Kabel am
Sensorkabelbaum mithilfe des mit der Leuchte gelieferten Adapter-
Kabelbaums.
!
Wenn Sie eine eigene Warnleuchte verwenden, stellen Sie sicher,
dass die Nenngröße der Glühbirne 2 Watt nicht überschreitet, da sonst
das Modul des Multi-Function Recorder beschädigt wird.

ST539 Mehrstufen-Schaltleuchtenmodul

Dieses Modul enthält fünf extrem leuchtstarke LEDs, die
abwechselnd aufleuchten, während sich die Motordrehzahl
erhöht. Die Einstellpunkte für jede LED werden mit dem
DataPro-Designer konfiguriert (siehe separate
Bedienungsanleitung).
