Kapitel 3. Einbau des Multi-Function Recorder
überholen), da Ihr Fahrzeug den Signalgeber passiert, das
Signal nicht blockieren.
!
Nachdem ein Signal von einem Signalgeber erfasst wurde,
erkennt das System für zehn Sekunden keine anderen Signale.
Dadurch soll eine Mehrfachaufzeichnung von Rundenzeiten
vermieden werden, wenn sich mehr als ein Stack-Signalgeber
entlang der Boxengasse befindet.

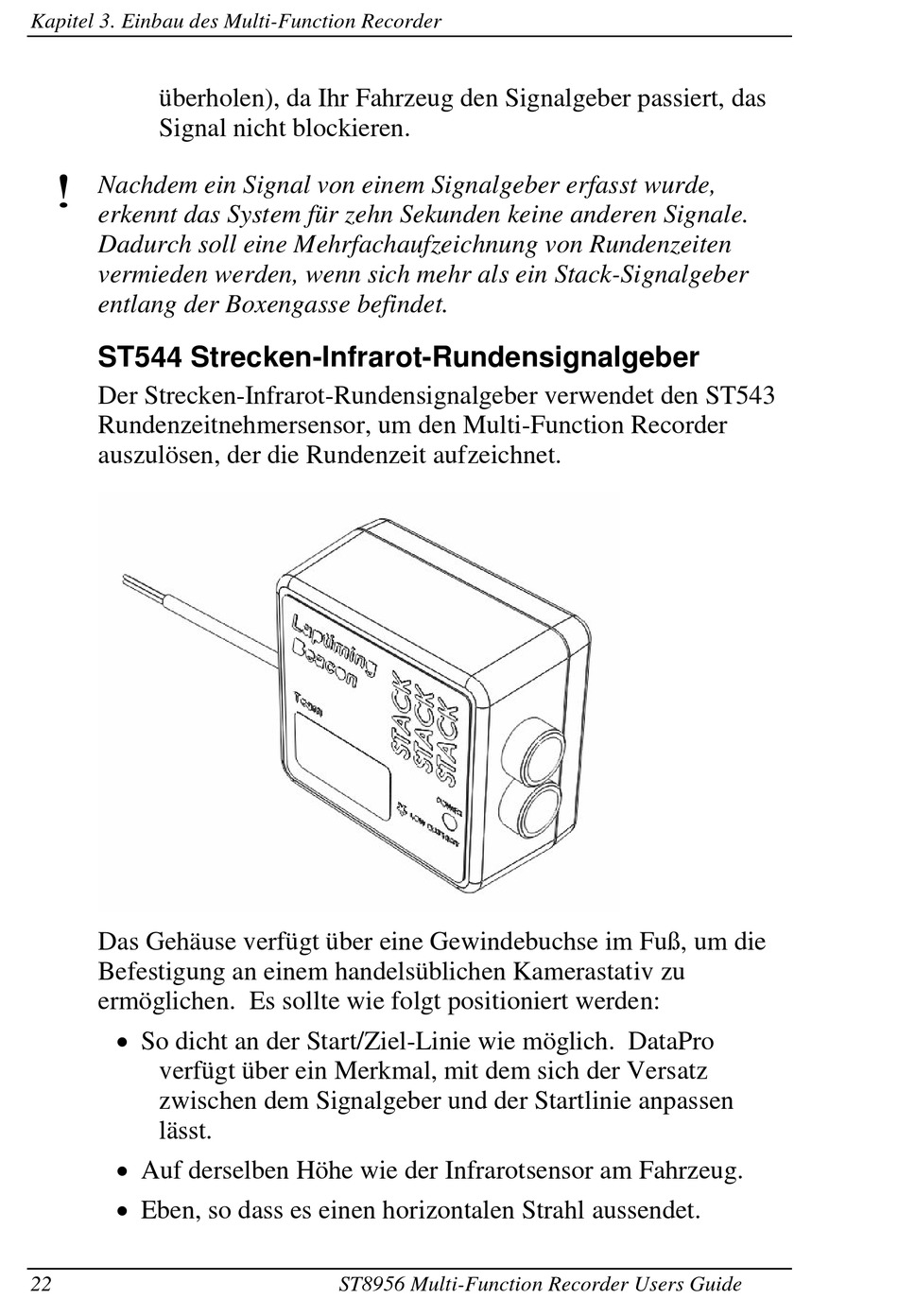

ST544 Strecken-Infrarot-Rundensignalgeber
Der Strecken-Infrarot-Rundensignalgeber verwendet den ST543
Rundenzeitnehmersensor, um den Multi-Function Recorder
auszulösen, der die Rundenzeit aufzeichnet.
Das Gehäuse verfügt über eine Gewindebuchse im Fuß, um die
Befestigung an einem handelsüblichen Kamerastativ zu
ermöglichen. Es sollte wie folgt positioniert werden:
 So dicht an der Start/Ziel-Linie wie möglich. DataPro
verfügt über ein Merkmal, mit dem sich der Versatz
zwischen dem Signalgeber und der Startlinie anpassen
lässt.
 Auf derselben Höhe wie der Infrarotsensor am Fahrzeug.
 Eben, so dass es einen horizontalen Strahl aussendet.
22 ST8956 Multi-Function Recorder Users Guide
