Kapitel 3. Einbau des Multi-Function Recorder

Positionssensoren

Der Multi-Function Recorder kann mit verschiedenen
Positionssensoren verbunden werden, um Drosselklappen-,
Lenk- oder Dämpferbewegungen zu messen.
Stecken Sie die Mini-Sure-Seal Steckverbinder des Sensors in
eine der Buchsen PA1 bis PA4 bzw. A5 bis A10 am Sensor-
Kabelbaum ein.

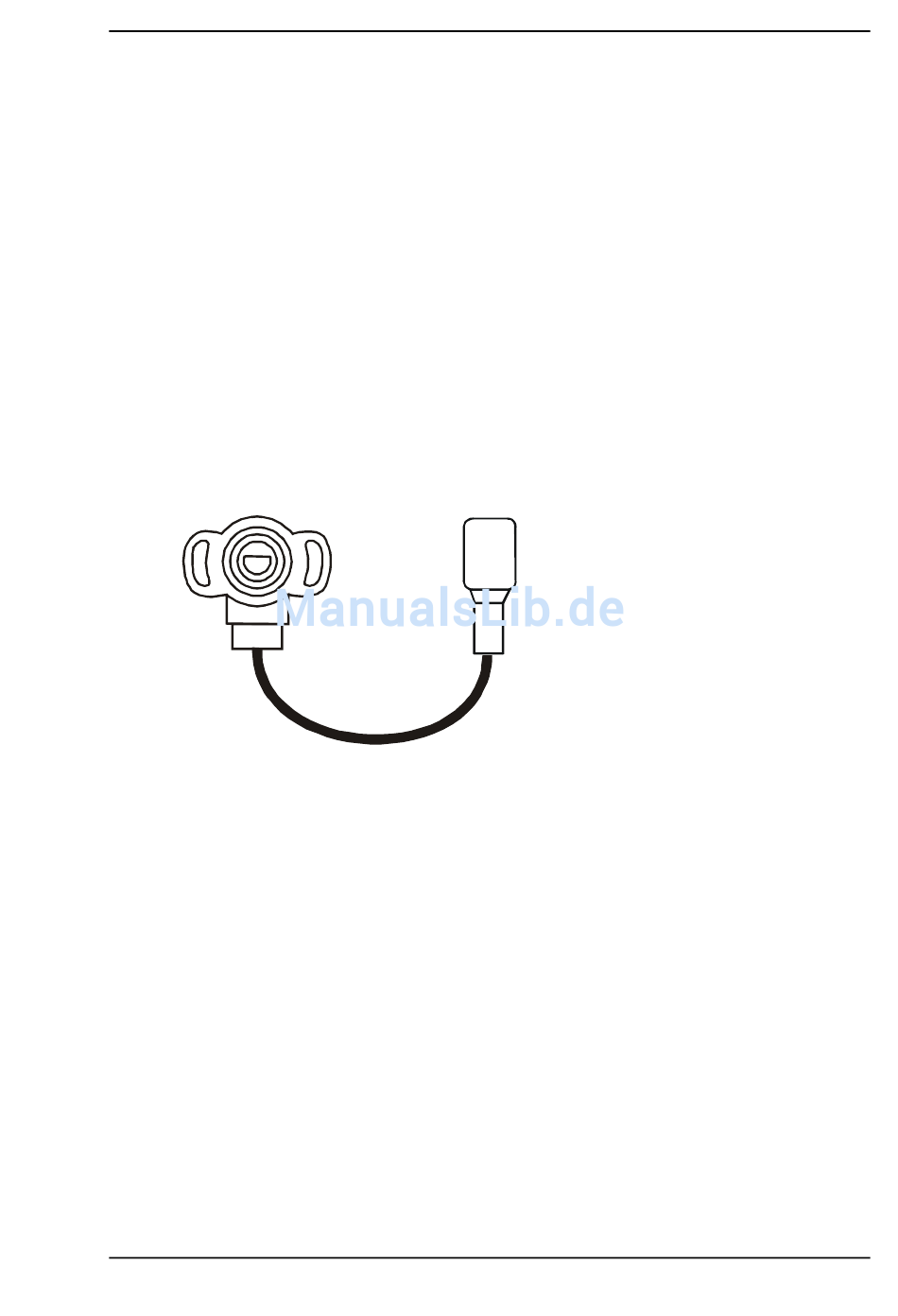

ST978 Rotations-Drosselklappenpositionssensor
Dieser Sensor ist zum Einbau am Ende der Drosselklappenwelle
bestimmt. Es sind universelle Befestigungsbohrungen zur
Verschraubung des Sensors mit den meisten Standard-
Drosselklappengehäusen vorhanden.
! Dieser Sensor ist nicht für Radiallasten geeignet und muss
sorgfältig mit der Mittellinie der Drosselklappenwelle
ausgerichtet werden. Eine fehlerhafte Ausrichtung verkürzt die
Lebensdauer des Sensors.

ST979 Rotations-Positionssensor mit Arm

Dieser Sensor verfügt über einen gefederten Hebel, der mit
einem Stück Litzendraht beispielsweise am Gaspedal befestigt
werden sollte.
