Kapitel 3. Einbau des Multi-Function Recorder

Raddrehzahl- und Getriebesensoren

Der Multi-Function Recorder kann mit verschiedenen
Näherungssensoren verbunden werden, um z. B. Rad- oder
Getriebedrehzahlen zu messen. Diese Sensoren dienen zum
Messen von Rad- oder Wellenrotation, um die Drehzahl in MPH,
km/h oder U/min anzuzeigen. Der Sensor leitet einen
elektrischen Impuls in das System, wann immer ein eisenhaltiges
Objekt wie z. B. ein CV-Gelenkbolzen nahe am Sensor
vorbeigeführt wird. Zur Konfiguration des Systems geben Sie
die Anzahl der eisenhaltigen Objekte an, die bei jeder
Umdrehung gezählt werden sollen. Für die Drehzahl geben Sie
außerdem den Radumfang mithilfe der Kalibrierungsanwendung
des DataPro-Designer an.
Einbau der Näherungssensoren
Diese Sensoren werden von einer Anzahl 'Zielobjekte' ausgelöst
(siehe Sensor-Zielobjekte). Es ist sehr wichtig, dass diese Geräte
und ihre Kabel so weit wie möglich entfernt von allen
Hitzequellen sowie von den Hochtemperatur-Zündkabeln
angebracht werden, um Interferenz zu vermeiden.

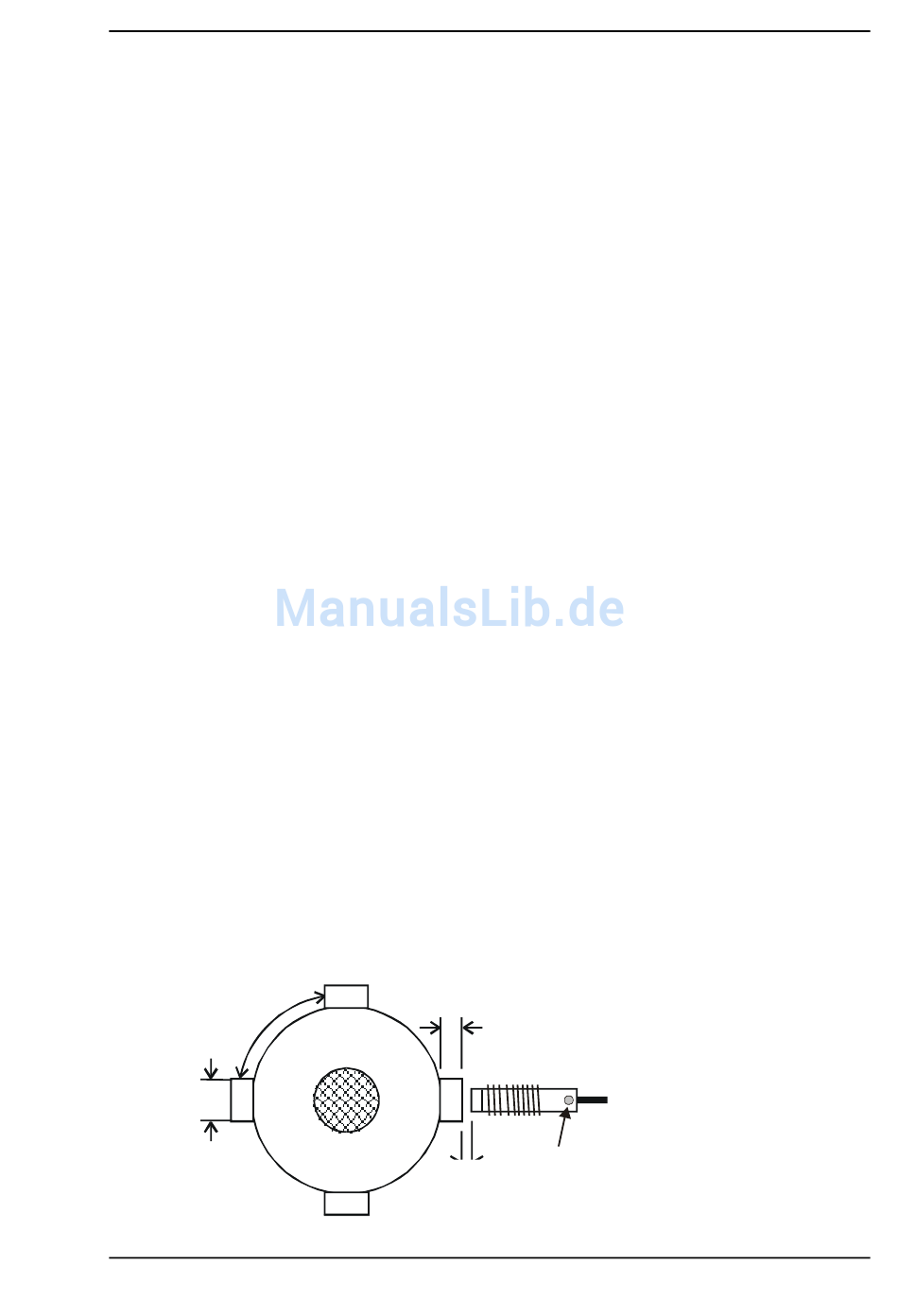

Sensor-Zielobjekte
Die Zielobjekte können alle geeigneten Metallobjekte sein, die
innerhalb der Reichweite an der Sensorspitze vorbeigeführt
werden. Eisen- und Baustahlobjekte werden bevorzugt
verwendet, da diese das stärkste Signal an den Sensor abgeben.
Aluminium-, Messing- und Kupfer-Zielobjekte geben ca. ein
Drittel der Signalstärke ab, wodurch die Einstellung des Sensors
erschwert und das Signal unzuverlässig wird.
24 min
4 (5/32) min
(15/16)
10 min
Sensor
Sensor
(3/8)
LED
(60taus)
LED
1.5 (60thou)
ST8956 Multi-Function Recorder Users Guide
13
