Kapitel 3. Einbau des Multi-Function Recorder
Sensor und Zielobjekte müssen starr befestigt sein, so dass sie
sich durch Vibrationen nicht bewegen können. Die
Sensorhalterung muss über eine geeignete Bohrung verfügen, die
das Gewinde des Sensors aufnehmen kann. Zielobjekte müssen
über einen Durchmesser von mindestens 10 mm (5/8") verfügen
und 4 mm (5/32") vorstehen (Abb.1). Kleinere Zielobjekte
können zwar verwendet werden, die Reichweite reduziert sich
jedoch entsprechend. Kleine Aluminium-, Messing- oder
Kupfer-Zielobjekte funktionieren im Allgemeinen nicht.

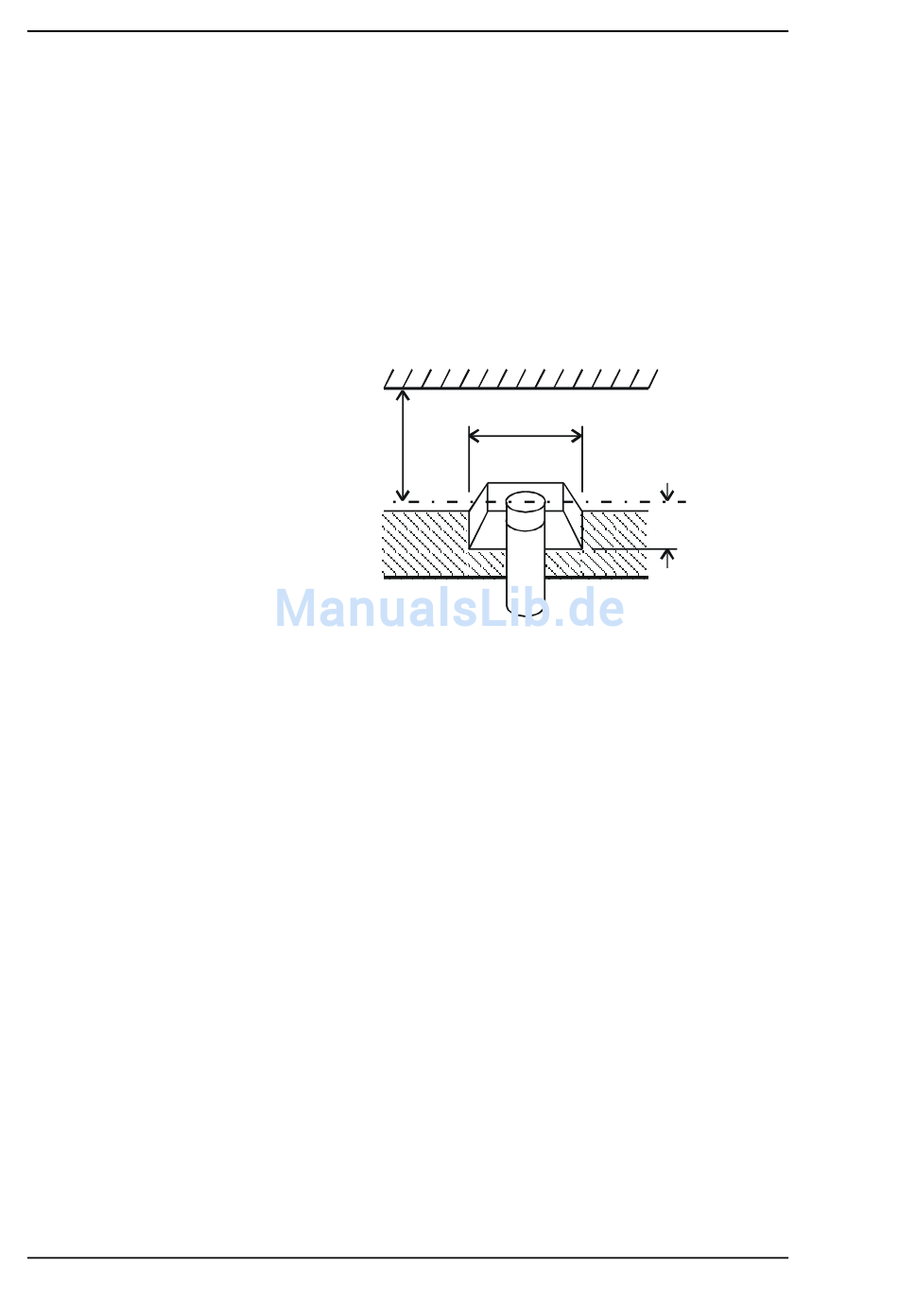

Es dürfen ausschließlich die
Zielobjekte in einen Bereich
von 6 mm (1/4") zur
Sensorspitze gelangen. Muss
der Sensor vertieft eingebaut
werden, ist eine Aussparung
von 24 mm (15/16")
Durchmesser und mindestens
4 mm (5/32") Tiefe um den
Sensor freizulassen.
Einbau und Einstellung des Sensors
1. Verbinden Sie den Mini-Sure-Seal Steckverbinder des
Näherungssensors über PA1 bis PA4 des Sensorkabelbaums
mit dem System. Schalten Sie die Stromversorgung ein.
2. Setzen Sie die erste (hintere) Mutter auf den Sensor.
3. Setzen Sie den Sensor in die Bohrung der
Befestigungshalterung ein und schrauben Sie die vordere
Mutter auf.
4. Drehen Sie das Rad bzw. die Welle und bewegen Sie den
Sensor langsam vorwärts, indem Sie die hintere Mutter
gegen den Uhrzeigersinn losschrauben, bis die integrierte
Leuchte (LED) für jedes Zielobjekt aufleuchtet.
Diese Leuchte dient zur Überprüfung, dass sowohl die
mechanische als auch die elektrische Installation korrekt
durchgeführt wurden. Diese Leuchte muss aufleuchten,
wenn sich das Zielobjekt vor dem Sensor befindet.
5. Schrauben Sie die hintere Mutter noch eine halbe
Umdrehung weiter los.
14
Dimensions in mm (in)
Abmessungen in mm (Zoll)
6
(15/16)
(1/4)
ST8956 Multi-Function Recorder Users Guide
24
4
(5/32)
Sensor
Sensor
