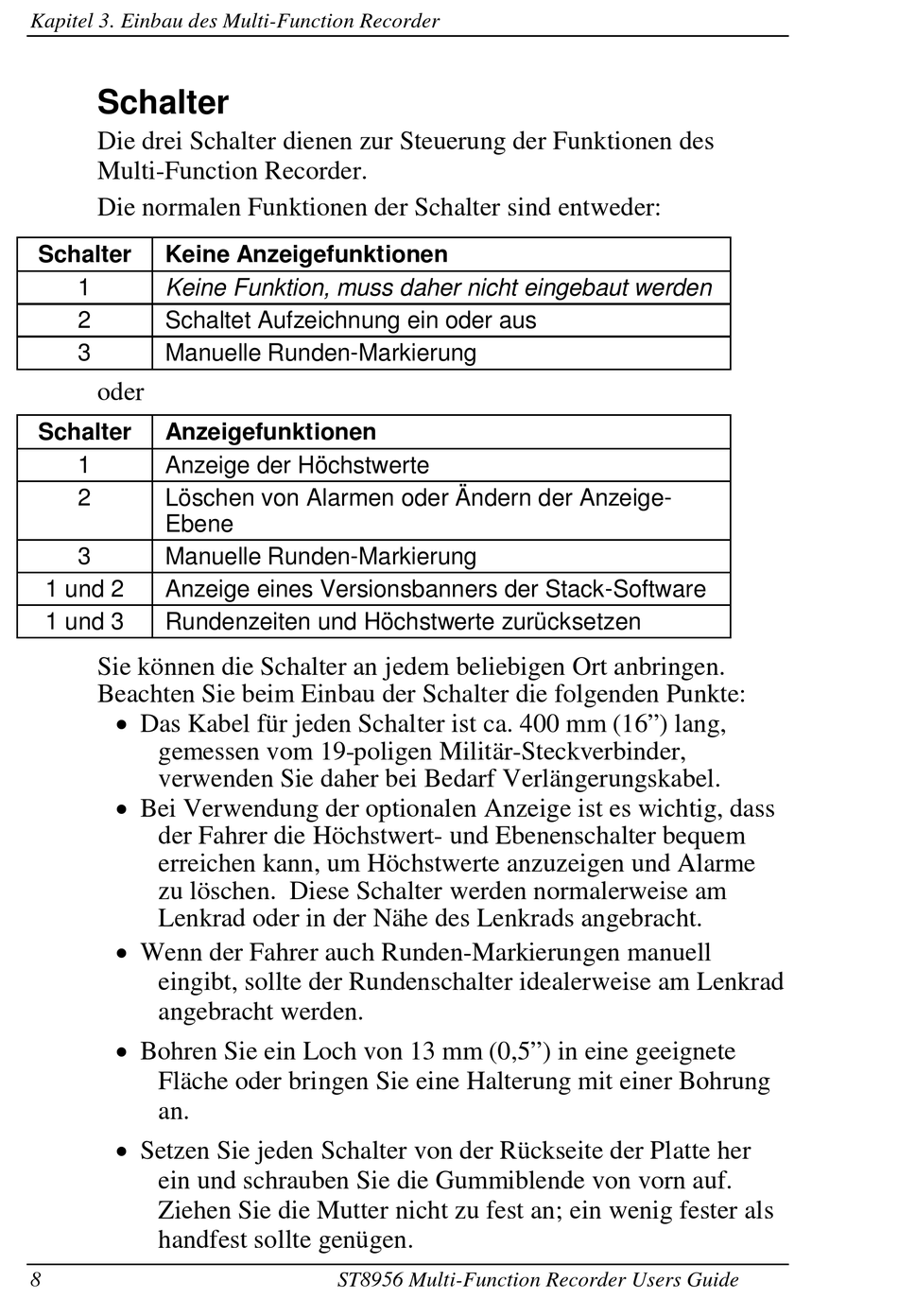

Kapitel 3. Einbau des Multi-Function Recorder

Schalter

Die drei Schalter dienen zur Steuerung der Funktionen des
Multi-Function Recorder.
Die normalen Funktionen der Schalter sind entweder:
Schalter
Keine Anzeigefunktionen
1
Keine Funktion, muss daher nicht eingebaut werden
2
Schaltet Aufzeichnung ein oder aus
3
Manuelle Runden-Markierung
oder
Schalter
Anzeigefunktionen
1
Anzeige der Höchstwerte
2
Löschen von Alarmen oder Ändern der Anzeige-
Ebene
3
Manuelle Runden-Markierung
1 und 2
Anzeige eines Versionsbanners der Stack-Software
1 und 3
Rundenzeiten und Höchstwerte zurücksetzen
Sie können die Schalter an jedem beliebigen Ort anbringen.
Beachten Sie beim Einbau der Schalter die folgenden Punkte:
 Das Kabel für jeden Schalter ist ca. 400 mm (16") lang,
gemessen vom 19-poligen Militär-Steckverbinder,
verwenden Sie daher bei Bedarf Verlängerungskabel.
 Bei Verwendung der optionalen Anzeige ist es wichtig, dass
der Fahrer die Höchstwert- und Ebenenschalter bequem
erreichen kann, um Höchstwerte anzuzeigen und Alarme
zu löschen. Diese Schalter werden normalerweise am
Lenkrad oder in der Nähe des Lenkrads angebracht.
 Wenn der Fahrer auch Runden-Markierungen manuell
eingibt, sollte der Rundenschalter idealerweise am Lenkrad
angebracht werden.
 Bohren Sie ein Loch von 13 mm (0,5") in eine geeignete
Fläche oder bringen Sie eine Halterung mit einer Bohrung
an.
 Setzen Sie jeden Schalter von der Rückseite der Platte her
ein und schrauben Sie die Gummiblende von vorn auf.
Ziehen Sie die Mutter nicht zu fest an; ein wenig fester als
handfest sollte genügen.
8
ST8956 Multi-Function Recorder Users Guide
