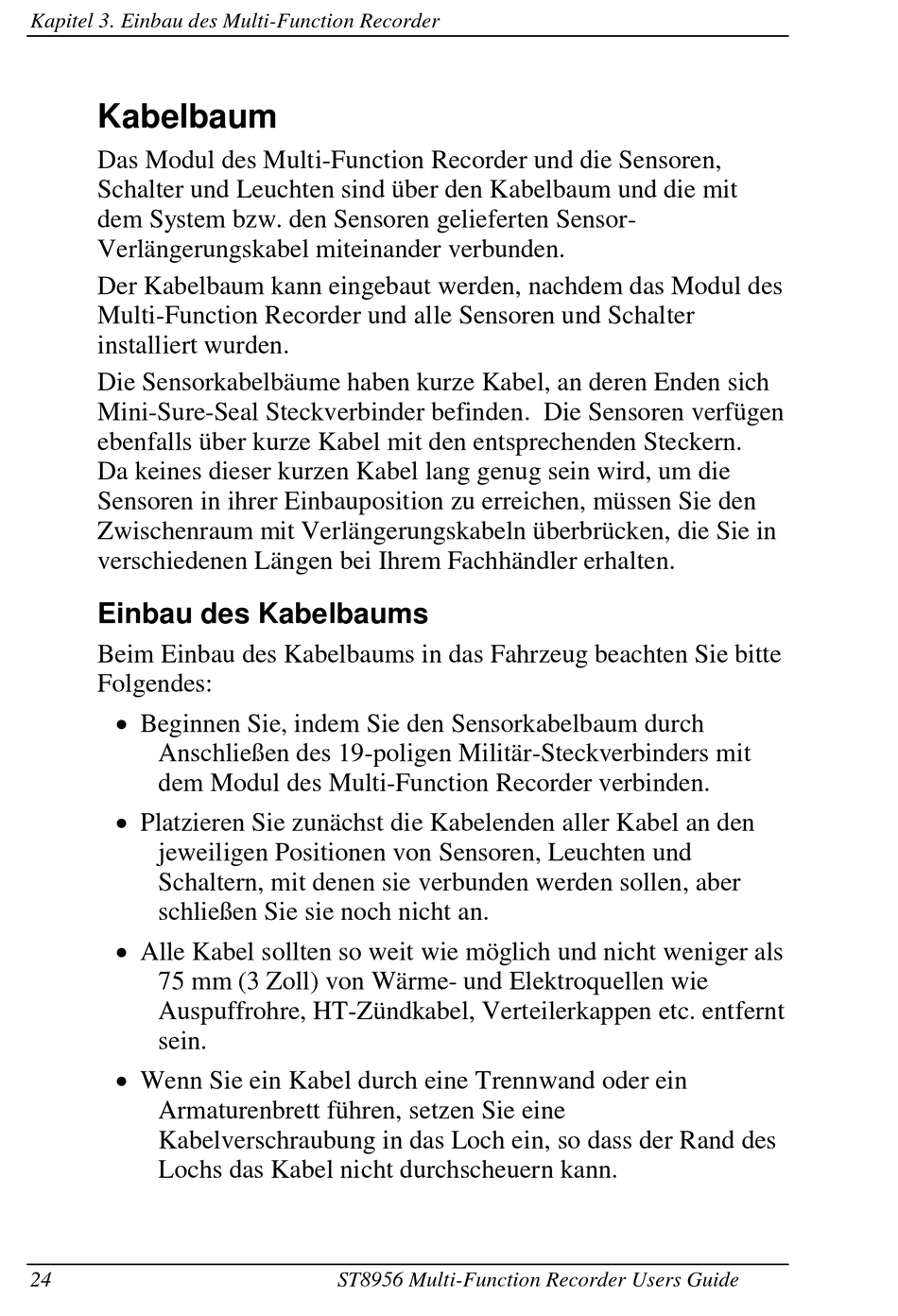

Kapitel 3. Einbau des Multi-Function Recorder

Kabelbaum

Das Modul des Multi-Function Recorder und die Sensoren,
Schalter und Leuchten sind über den Kabelbaum und die mit
dem System bzw. den Sensoren gelieferten Sensor-
Verlängerungskabel miteinander verbunden.
Der Kabelbaum kann eingebaut werden, nachdem das Modul des
Multi-Function Recorder und alle Sensoren und Schalter
installiert wurden.
Die Sensorkabelbäume haben kurze Kabel, an deren Enden sich
Mini-Sure-Seal Steckverbinder befinden. Die Sensoren verfügen
ebenfalls über kurze Kabel mit den entsprechenden Steckern.
Da keines dieser kurzen Kabel lang genug sein wird, um die
Sensoren in ihrer Einbauposition zu erreichen, müssen Sie den
Zwischenraum mit Verlängerungskabeln überbrücken, die Sie in
verschiedenen Längen bei Ihrem Fachhändler erhalten.

Einbau des Kabelbaums

Beim Einbau des Kabelbaums in das Fahrzeug beachten Sie bitte
Folgendes:
 Beginnen Sie, indem Sie den Sensorkabelbaum durch
Anschließen des 19-poligen Militär-Steckverbinders mit
dem Modul des Multi-Function Recorder verbinden.
 Platzieren Sie zunächst die Kabelenden aller Kabel an den
jeweiligen Positionen von Sensoren, Leuchten und
Schaltern, mit denen sie verbunden werden sollen, aber
schließen Sie sie noch nicht an.
 Alle Kabel sollten so weit wie möglich und nicht weniger als
75 mm (3 Zoll) von Wärme- und Elektroquellen wie
Auspuffrohre, HT-Zündkabel, Verteilerkappen etc. entfernt
sein.
 Wenn Sie ein Kabel durch eine Trennwand oder ein
Armaturenbrett führen, setzen Sie eine
Kabelverschraubung in das Loch ein, so dass der Rand des
Lochs das Kabel nicht durchscheuern kann.
