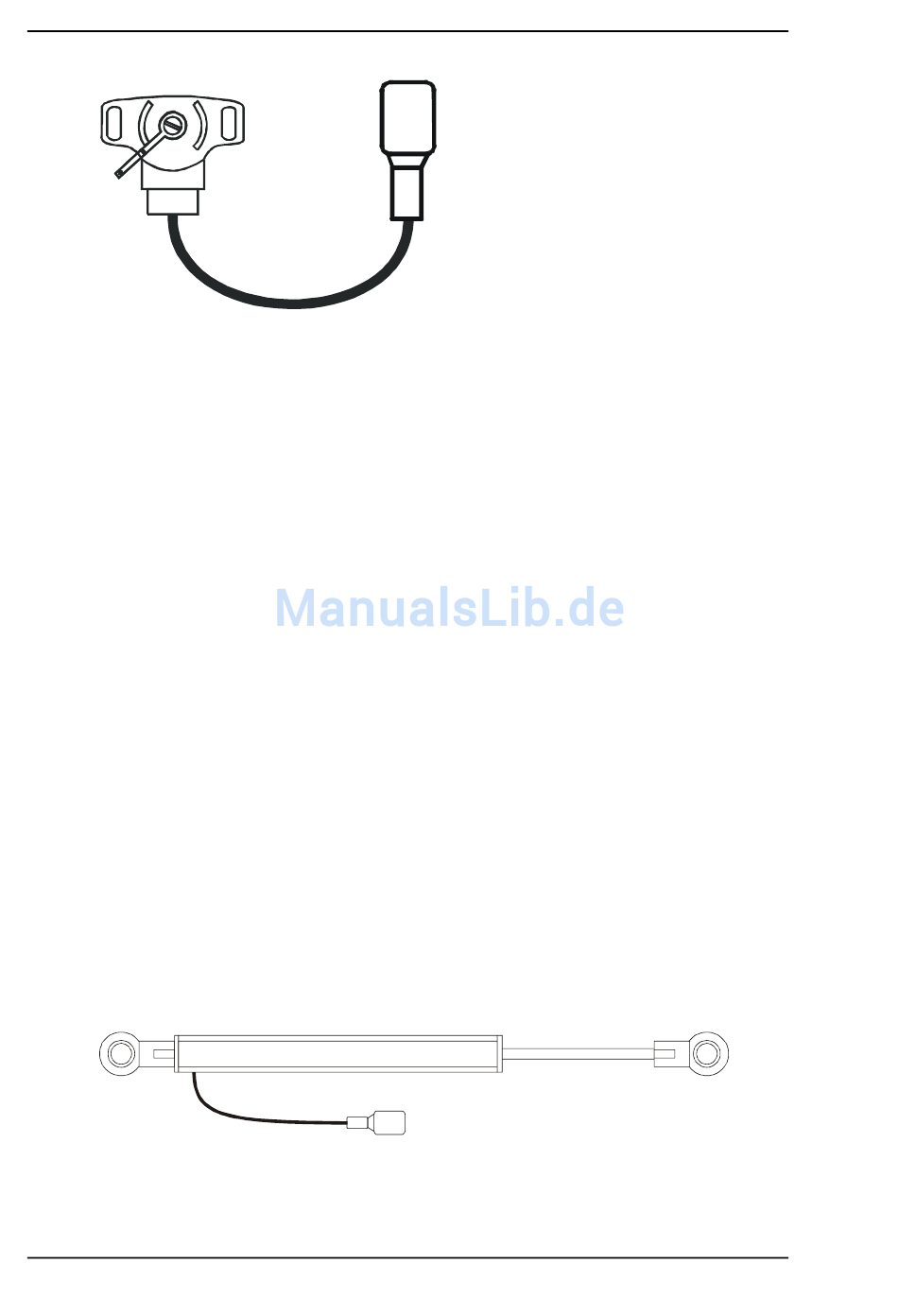

Kapitel 3. Einbau des Multi-Function Recorder
1. Wählen Sie eine Befestigungsposition, bei der weder die
Füße des Fahrers noch die Betätigung der Bedienelemente
beeinträchtigt werden.
2. Nachdem die gewünschte Befestigungsposition bestimmt
wurde, bohren Sie Löcher von 4,5 mm (3/16") mit Spiel für
die mitgelieferten Schrauben
3. Schrauben Sie den Sensor an und verbinden Sie ihn mit dem
Kabelbaum
4. Führen Sie mithilfe des mitgelieferten Kabels das Kabelende
durch die Bohrung im Hebelarm und befestigen Sie das
andere Ende an der Seite des Pedalhebels.
5. Passen Sie die Kabelspannung an, bis der Hebelarm gerade
so aus seiner Ruhestellung weggezogen wird. Diese
Anpassung muss regelmäßig überprüft werden, um ein
Durchhängen des Kabels zu beseitigen, da dies zu Fehlern
der Drosselklappenposition führen kann.
ST972/976 Linearverschiebungssensoren
Der Linearverschiebungssensor muss zwischen dem Fahrgestell
und einem Aufhängungsträger befestigt werden. Diese Sensoren
sind mit verschiedenen Maximalverschiebungen für
unterschiedliche Federungssysteme erhältlich.
1. Wählen Sie Befestigungspositionen an den
Aufhängungsträgern und dem angrenzenden Fahrgestell.
18 ST8956 Multi-Function Recorder Users Guide
