TRUE
baranlagen und glaskühler

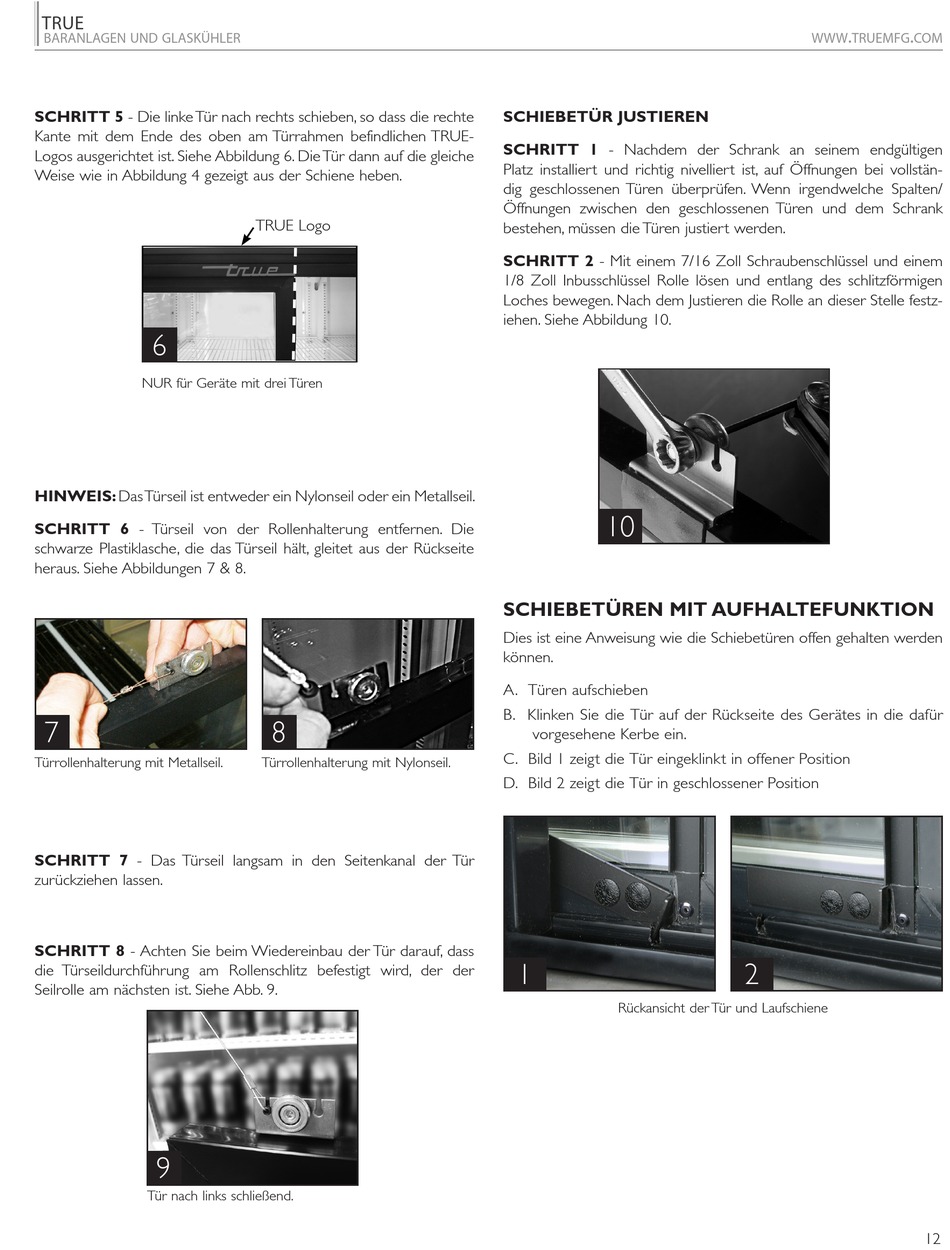

SCHRITT 5 - Die linke Tür nach rechts schieben, so dass die rechte
Kante mit dem Ende des oben am Türrahmen befindlichen TRUE-
Logos ausgerichtet ist. Siehe Abbildung 6. Die Tür dann auf die gleiche
Weise wie in Abbildung 4 gezeigt aus der Schiene heben.
6
NUR für Geräte mit drei Türen
HINWEIS: Das Türseil ist entweder ein Nylonseil oder ein Metallseil.
SCHRITT 6 - Türseil von der Rollenhalterung entfernen. Die
schwarze Plastiklasche, die das Türseil hält, gleitet aus der Rückseite
heraus. Siehe Abbildungen 7 & 8.
7
Türrollenhalterung mit Metallseil.
SCHRITT 7 - Das Türseil langsam in den Seitenkanal der Tür
zurückziehen lassen.
SCHRITT 8 - Achten Sie beim Wiedereinbau der Tür darauf, dass
die Türseildurchführung am Rollenschlitz befestigt wird, der der
Seilrolle am nächsten ist. Siehe Abb. 9.
9
Tür nach links schließend.
TRUE Logo
8
Türrollenhalterung mit Nylonseil.
SCHIEBETÜR JUSTIEREN
SCHRITT 1 - Nachdem der Schrank an seinem endgültigen
Platz installiert und richtig nivelliert ist, auf Öffnungen bei vollstän-
dig geschlossenen Türen überprüfen. Wenn irgendwelche Spalten/
Öffnungen zwischen den geschlossenen Türen und dem Schrank
bestehen, müssen die Türen justiert werden.
SCHRITT 2 - Mit einem 7/16 Zoll Schraubenschlüssel und einem
1/8 Zoll Inbusschlüssel Rolle lösen und entlang des schlitzförmigen
Loches bewegen. Nach dem Justieren die Rolle an dieser Stelle festz-
iehen. Siehe Abbildung 10.
10
SCHIEBETÜREN MIT AUFHALTEFUNKTION
Dies ist eine Anweisung wie die Schiebetüren offen gehalten werden
können.
A. Türen aufschieben
B. Klinken Sie die Tür auf der Rückseite des Gerätes in die dafür
vorgesehene Kerbe ein.
C. Bild 1 zeigt die Tür eingeklinkt in offener Position
D. Bild 2 zeigt die Tür in geschlossener Position
1
Rückansicht der Tür und Laufschiene
.
.
www
truemfg
com
2
12
